Шахта лифта высотного сооружения типа башни
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

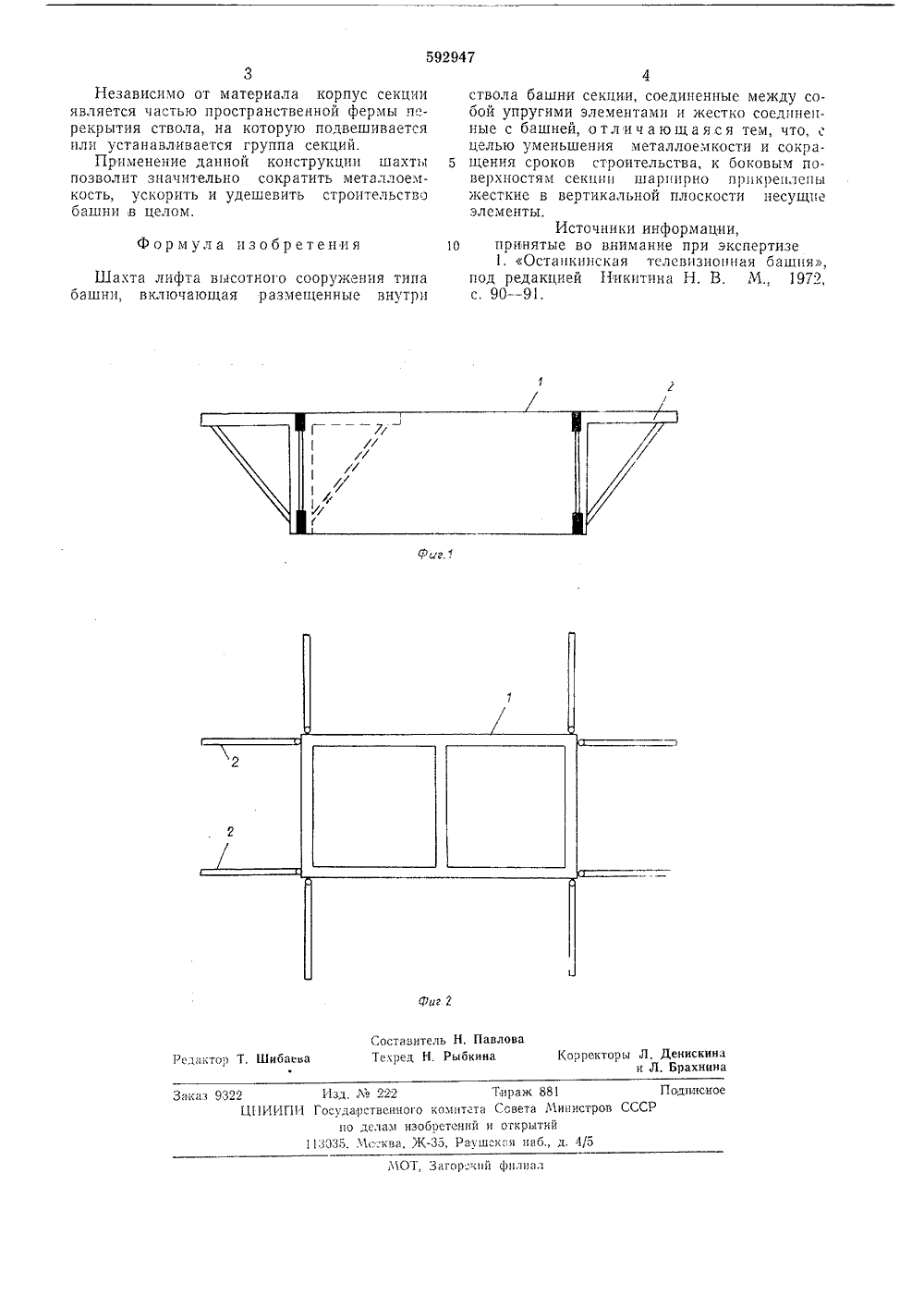

ОПИСАНИЕИЗОБРЕТЕ Н ИЯ К АВТОРСКОМУ СВИДВПйЬОВУ592947 Союз Советских Социалистических Республик(22) Заявлено 25.12,75 (21) 2303164/29-33с присоединением заявки Мо -(45) Дата опубликования описания 16.02.7 М Кт г Е 04 Н 12/О Е 04 Г 17/ОГосударственный комит Совета Министров ССС оо делам изобретений и открытий. П, Обыдов и Ю. П. Син Государственный союзный проектный институт Министерств связи СССРЗаявите ИФТА ВЫСОТНОГО СООРУЖЕНИЯ ТИ БАШНИ(54) ШАХТ 2 Изобретение отностельства, точнее к стсооружений, а конкретты лифта башни.Наиболее близким техническим решением является шахта лифта радиотелевизионной башни, включающая размещенные внутри башни секции соединенные между собой упругими элементами и жестко соединенные с башней Ц.Секции шахты выполнены из стали и подвешены с помощью ферм и балок, опертых на кольцевые выступы внутренних диафрагм железобетонного ствола. Через каждые 7 м по вертикали шахта по углам развязана двумя распорками, упирающимися в кольцевые закладные детали на стенке ствола. Это обеспечивает совместность изгибных деформаций железобетонного ствола и шахты лифта. Секции соединяются с помощью скользящих стыков, которые фиксируют шахту в плане и позволяет ен свободно перемещаться вертикально, что компенсирует разность вертикальных деформаций ствола и конструкции шахты.Недостатком данного технического реше-, ния является то, что для подвески группы секций необходимо на различных высотах внутри ствола монтировать сложное и громоздкое перекрытие из ферм и балок.Целью изобретения является уменьшение металлоемкости и сокращение сроков строительства,Достигается эта цель тем, что в шахтелифта высотного сооружения типа башни,5 включающей отдельные секции, соединенныемежду собой упругими элементами и жесткосоединенные с башней, к боковым поверхностям секции шарнирно прикреплены жесткиев вертикальной плоскости несущие элементы.о Такое конструктивное выполнение шахты позволяет собирать секции шахты и несущиеэлементы на земле и поднимать секцию шахты на место установки совместно с несущимпэлементами соединения со стволом башни.5 На фиг. 1 изображены секции шахты с несущими элементами, разрез; на фиг. 2 - тоже, план,Шахта лифта высотного сооружения включает размещенные внутри ствола башни секо ции 1, соединенные между собои упругимпэлементами и жестко соединенные с башнейжесткими в вертикальной плоскости несущими элементами 2, шарнирно прикрепленнымик боковым поверхностям секций. При подъе 5 ме секции 1 несут 1 тие элементы 2 прижимаются к боковой поверхности секции 1, а на месте ее установки несущие элементы 2 разворачивают и крепят к стенке ствола башни,Секции шахты лифта можно изготавливать0 из стали, железобетона и т. п. материалов.592947 Независимо от материала корпус секции является частью пространственной фермы перекрытия ствола, на которую подвешивается или устанавливается группа секций.Применение данной конструкции шахты позволит значительно сократить металлоемкость, ускорить и удешевить строительство башни в целом. Шахта лифта высотного сооружения типабашни, включающая размещенные внутри оставитель Н, Павло екред Н. Рыбкинаиктор Т, Шибаева Подвис Тираж 88ого комитета Совета Министроизобретений и открытий%-35, Ратшсквв наб., д. 4/5 Изд, Л"в 222 осударственнно делам Й 35, .Чссква каз 9 1 ИИГИ Г, Загорский филин Формула изобретения 4ствола башни секции, соединенные между собой упругими элементами и жестко соединенные с башней, отличающаяся тем, что, сцелью уменьшения металлоемкости и сокра 5 щения сроков строительства, к боковым поверхностям секции шарнирно прикрепленыжесткие в вертикальной плоскости несущиеэлементы.Источники информации,10 принятые во внимание при экспертизе1, Останкинская телевизионная башня,под редакцией Никитина Н. В, ,Ч., 1972,с, 90 - 91.
СмотретьЗаявка
2303164, 25.12.1975
ГОСУДАРСТВЕННЫЙ СОЮЗНЫЙ ПРОЕКТНЫЙ ИНСТИТУТ МИНИСТЕРСТВА СВЯЗИ СССР
ОБЫДОВ ВЛАДИМИР ПАВЛОВИЧ, СИНИС ЮРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: E04H 12/00
Метки: башни, высотного, лифта, сооружения, типа, шахта
Опубликовано: 15.02.1978
Код ссылки
<a href="https://patents.su/2-592947-shakhta-lifta-vysotnogo-sooruzheniya-tipa-bashni.html" target="_blank" rel="follow" title="База патентов СССР">Шахта лифта высотного сооружения типа башни</a>
