Прибор для измерения диаметров цилиндров, колец и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 58966
Автор: Казакевич
Текст

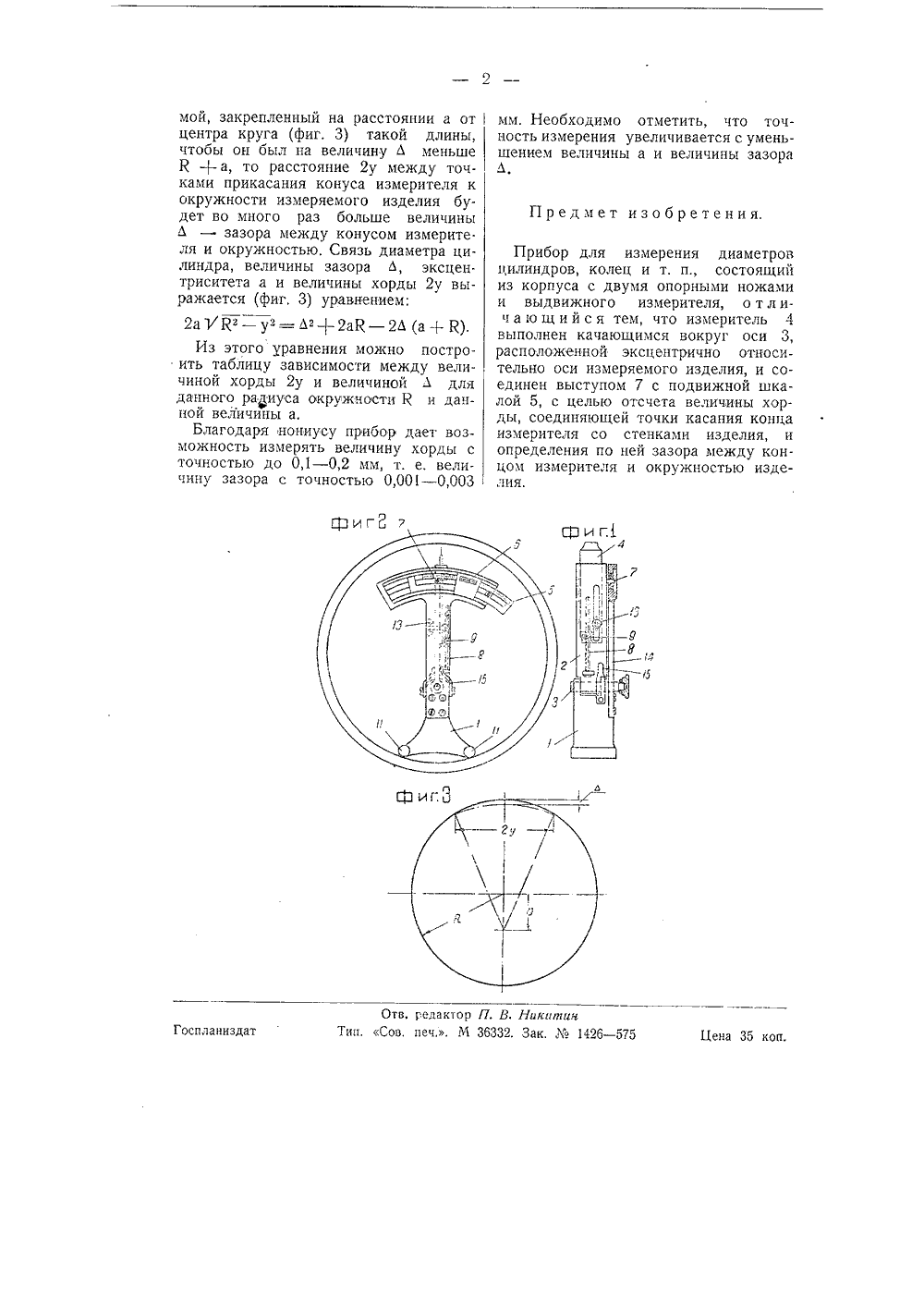

егцстрировано в Бюро цзобоетенцй В. В. Казакев риб ов цилиндров, колец иа з НКЛП за Мо 4598, заря 1941 года. я изме иаме влево 13 мая 1938 го Опубликовано 31Уже известны приборы ния диаметров цилиндров состоящие из корпуса с ными ножами и выдвижно ля. для измереколец ит, п., двумя опорго измеритеПредлагаемый настоящим изобретением прибор относится к приборам подобного рода, но отличается от них тем, что измеритель выполнен качающимся вокруг оси корпуса, эксцентричной относительно оси измеряемого изделия, Кроме того, измеритель соединен специально предусмотренным выступом с подвижной шкалой, Такое устройство прибора позволяет отсчитывать величину хорды, соединяющей точки касания конца измерителя со стенками изделия, и определять по ней зазор между концом измерителя и окружностью изделия.На чертеже фиг. 1 изображает общий вид приоора спереди; фиг. 2 - боковой вид прибора, помещенного внутри измеряемого изделия; фиг. 3 - схему действия прибора.Устройство предлагаемого прибора следующее: в основании 1, имеющем две опорные базы 11, вращается ось 3, Ось наглухо связана с корпусом 2 прибора, С корпусом связан также иизмеритель 4, снабженный боковым выступом 7 и передвижнои по корпусу при помощи накатанной гайки 9; последняя при вращении передвигается по винту 8, скрепленному с корпусом 2. После установки на нужный размер измеритель закрепляется неподвижно на корпусе помощью барашковой гайки 13, винт которой связан с измерителем и при передвижении измерителя движется в прорези корпуса. На ось 3 справа навинчивается головка и закрепляется контргайкой или винтом. Связь головки с осью может быть фрикционной для постоянства прикладываемого усилия,К основанию 1 прикрепляется шкалодержатель 14, несущий на себе подвижную шкалу 5 и движок 6, Прп вращении головки оси против часовой стрелки выступ 7 измерителя давит на шкалу 5 и двигает ее вместе с собой. При вращении по часовой стрелке выступ 7 тянет с собой движок 6, имеющий деления нониуса. При помощи нониуса на шкале 5 отсчитывается величина колебания измерителя,Корпус измерителя возвращается в нейтральное положение двумя пружинками 15 (фиг. 2).Принцип действия прибора следующий. Если мы возьмем отрезок пряИГ 3 7 Отв, редактор П. В. КикатинТип, ссов. печ,. М 36332. Зак.1426 - 575 Госпланиадат Цена 35 коп. мой, закрепленный на расстоянии а от центра круга (фиг. 3) такой длины, чтобы он был на величину Ь меныпе К + а, то расстояние 2 у между точками прикасания конуса измерителя к окружности измеряемого изделия будет во много раз больше величины Ь - зазора между конусом измерите. ля и окружностью. Связь диаметра цилиндра, величины зазора Ь, эксцентриситета а и величины хорды 2 у выражается (фиг, 3) уравнением: 2 а )/Р - уа = Ьа+2 аК - 2 Ь (а+ К).Из этого уравнения можно построить таблицу зависимости между величиной хорды 2 у и величиной Ь для данного радиуса окружчости К и данной величины а.Благодаря нониусу прибор дает возможность измерять величину хорды с точностью до 0,1 - 0,2 мм, т. е. величину зазора с точностью 0,001 - 0,003 мм. Необходимо отметить, что точность измерения увеличивается с уменьшением величины а и величины зазора Л,Предмет изобретения,Прибор для измерения диаметров цилиндров, колец и т. п., состоящий из корпуса с двумя опорными ножами и выдвижного измерителя, о т л ич а ю щ и й с я тем, что измеритель 4 выполнен качающимся вокруг оси 3, расположенной эксцентрично относительно оси измеряемого изделия, и соединен выступом 7 с подвижной шкалой 5, с целью отсчета величины хорды, соединяющей точки касания конца измерителя со стенками изделия, и определения по ней зазора между концом измерителя и окружностью изделия.
СмотретьЗаявка
4598, 13.05.1938
Казакевич В. В
МПК / Метки
Метки: диаметров, колец, прибор, цилиндров
Опубликовано: 01.01.1941
Код ссылки
<a href="https://patents.su/2-58966-pribor-dlya-izmereniya-diametrov-cilindrov-kolec-i-t-p.html" target="_blank" rel="follow" title="База патентов СССР">Прибор для измерения диаметров цилиндров, колец и т. п.</a>
