Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

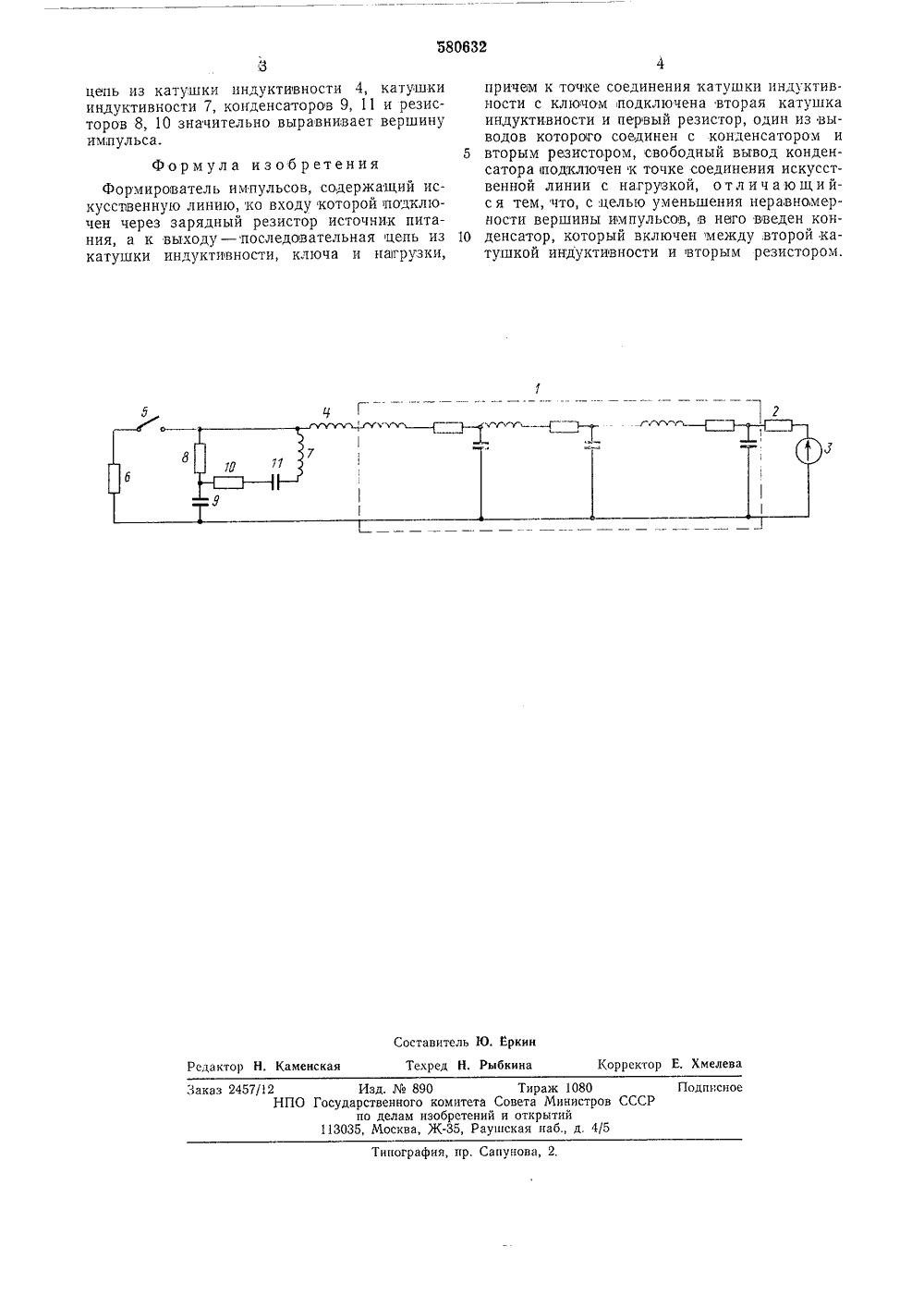

ОПЙСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11) 580632 Союз Советских Социалистических республик) М Кл 2 Н ОЗК исоединением заявки-сударственный комите вета Министров ССС о дедам нэооретенийи открытий) Дата опубликования описания 11.11.77(53) У 1.373 088.8) Каштанов и ий институт Красного Зна им. Н. Г. Че ль ог(54) ФОРМИРОВАТЕЛЬ ИМПУЛ ринвате лектрическо,в,Фор мировтвенную ларядный рания 3, аиз катуптки ит искусой через очник пиная цепь5 ина 2) Авторы изобретения 1) Заявитель Научно-исследоват ском ордена ТрудоИзобретение относится к радиотехнике и может быть использовано в устройствах автоматики и вычислительной техники.Известен формирователь импульсов, содержащий искусственную линию, ко входу которой подключен через зарядный резистор источник питания, а к выходу - последовательная цепь из катушки индуктивности, ключа и нагрузки, причем к точке соединения катушки индутивности с ключом подключена, вторая катушка индуктивности и,первый резистор, один из выводов которого соединен с конденсатором и вторым резистором, свободный вывод конденсатора подключен к точке соединения искусственной линии с нагрузкой. Однако этот формирователь формирует импульсы с неравномерной вершиной.С целью уменьшения неравномерности вершины импульсов в предлагаемый формирователь импульсов выведен конденсатор, который включен между второй катушкой индуктивности и вторым резистором.На чертеже приведена п ципиальная э ая схема формиро ля импульатель им 1 пульсов содерж нию 1, ко входу котор зистор 2 подключен ист выходу - по следов ател индуктивности 4, ключ В, А, Климовеханики и физики при Саратоени государственном университнышевского грузки 6. К точке соединения катушки индуктивности 4 с ключом 5 подключена вторая ка.тушка индуктивности 7 и первый резистор 8, один из выводов которого соединен с конден сатором 9 и вторым резистором 10. Свободныйвывод конденсатора 9 подключен и точке соединения искусст 1 венной линии 1 с нагрузкой б,В формирователь введен конденсатор 11,который включен между второй катушкой ин дуктивности 7 и вторым резистором 10.Формирователь импульсов работает следующим образом.В паузах между импульсами, когда ключ 5разомкнут, линия 1 и конденсатор 9 заряжа ются через резистор 2 до напряжения источника питания 3.Затем ток в цепи конденсатора 9 начинаетспадать, но нарастает ток разряда линии 1, начинается фортиирование вершины импульса.20 На процесс формирования вершины им,пульсавлияют, кроме переходной проводимости катушек 4, 7, конденсаторов 9, 11, и потери в катушках линии 1, особенно при значительных длительностях формируемых импульсов (в десятки и сотни микросекунд). Потери вызывают наклон вершины выходного импульса. Зтот наклон устраняется, применением неоднородной линии, переходная проводимость которой значительно отличается от переходной прово димости однородной линии. Корректирующая580632 Г 1 2 ставитель Ю. Е едактор Н. Каменская Техред Н. Рыбкина Корректор Е. Хмелева 457/ 2НПО Г Зак Тираж 1080итета Совета Министроветений и открытий5, Раушская наб., д. 4/5 Изд.890сударственного ко по делам изоб 13035, Москва, Ж. ПодписиСР ипография, пр. Сапунова,цепь из катушки индуктивности 4, катушки индуктивности 7, конденсаторов 9, 11 и резисторов 8, 10 значительно выравнивает вершину им,пульса. Формула изобретенияФормирователь импульсов, содержащий искусственную линию, ко входу которой подключен через зарядный резистор источник питания, а к выходу - последовательная цепь из катушки индуктивности, ключа и нагрузки,причем к точке соединения катушки нндуктивности с ключом подключена вторая катушка индуктивности и нервный резистор, один из выводов которого соединен с конденсатором и 5 вторым резистором, свободный вывод конденсатора подключен к точке соединения искусственной линии с нагрузкой, отличающийся тем, что, с целью уменьшения неравномерности вершины импульсов, .в него выведен кон денсатор, который включен между,второй катушкой индуктивности и вторым резистором,
СмотретьЗаявка
2385989, 14.07.1976
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕХАНИКИ И ФИЗИКИ ПРИ САРАТОВСКОМ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОСУДАРСТВЕННОМ УНИВЕРСИТЕТЕ ИМ. Н. Г. ЧЕРНЫШЕВСКОГО
КАШТАНОВ ВИКТОР ВЛАДИМИРОВИЧ, КЛИМОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H03K 5/12
Метки: импульсов, формирователь
Опубликовано: 15.11.1977
Код ссылки
<a href="https://patents.su/2-580632-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов</a>
