Система масляного уплотнения вала турбомашины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

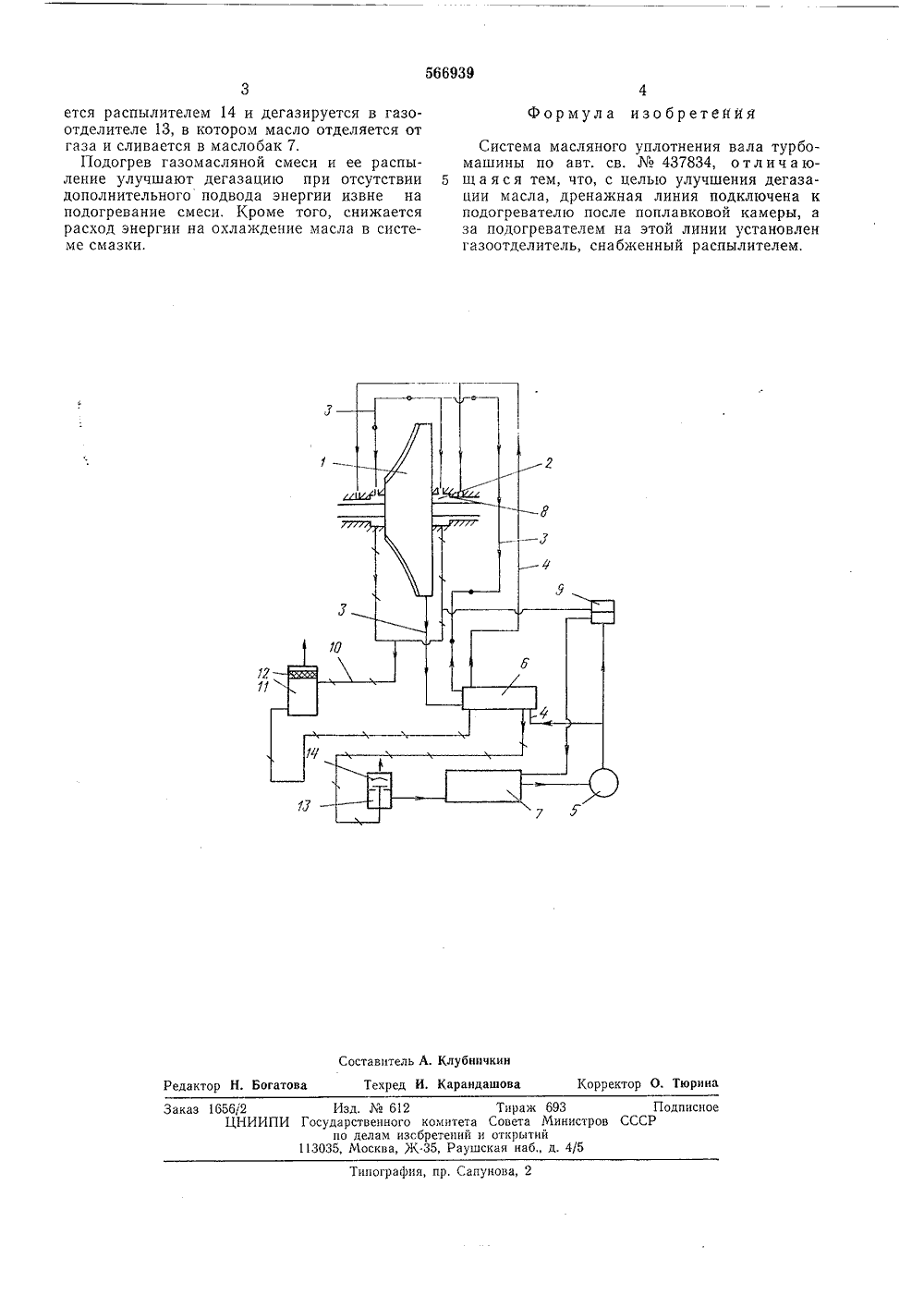

р 566939 Союз Советских Социалистических Республикс присоединением заяв Гоеудараееиныи комитетСовета Мнинстров СВСРто делает изобретенийн открытий(53) УДК 621.515-762:62-233(088,8) публикован 0,07.77. Бюлле2 та опубликования описания 03.08,7, Коренблит и А. В. Суда Ордена Ленина и ордена Трудового Красного Знамени Невский машиностроительный завод имени В, И. Ленина 1) Заявите 4) СИСТЕМА МАСЛЯНОГО УПЛОТНЕНИЯ ВАЛА ТУРБОМАШИНЫ2 с нагревательным патрубком, и маслоподводящую линию 4 с насосом 5 и подогревателем 6, подключенную с одной стороны к масло- баку 7, а с другой - к уплотнению 8. На 5 маслоподводящей линии 4 установлен регулятор перепада 9, поддерживающий заданное давление масла, превышающее давление уплотняемого газа. Система уплотнения содержит дренажную линию 10, подключенную к 0 подогревателю 6 после поплавковой камеры 11с фильтром 12. На дренажной линии 10 за подогревателем 6 установлен газоотделитель 13, снабженный распылителем 14. Система работает с Газ собирается из ка по линии 3, подо гревателя 6 и подае лость. Масло из масл сом 5 через подогре Газомасляная двухфа мой полости сливаетс 10 в поплавковую ка газа через фильтр 12 машину, Газомасляна вой камеры 11 подог охлаждая масло, иду подогревателя 6 смес щимся в поплавковой 5 мую по- диненной Изобретение относится к области турбомашиностроения и касается систем масляных уплотнений валов турбомашин.По основному авт. св.437834 известна система масляного уплотнения вала турбомашины, содержащая линию подачи масла на уплотнение и дренажную линию с подогревателем и поплавковой камерой для удаления протечек рабочей среды и уплотнительного масла, в которой подогреватель подключен к линии подачи масла для повышения экономичности путем использования нагретого масла для охлаждения дренируемой газомасляной смеси, В известной системе подогретая газомасляная смесь дросселируется и вновь охлаждается при выходе из поплавковой камеры, а охлажденная смесь трудно подвергается дегазации.Цель изобретения - улучшение дегазации масла,Это достигается тем, что дренажная линия подключена к подогревателю после поплавковой камеры, а за подогревателем на этой линии установлен газоотделитель с распылителем.На чертеже схематично изображена система уплотнения вала турбомашины,Турбомашина 1 содержит уплотняе лость 2 с линией 3 отбора газа, сое ледующим образом,агнетательного чатрубревается маслом подося в уплотняемую пообака 7 подается насоатель 6 в уплотнение.ная смесь из уплотняея по дренажной линии меру 11, откуда часть возвращается в турбосмесь после поплавкоревается, одновременно щее в уплотнение. Послепод давлением, имею- камере 11, распылива566939 Формула изобретенйя Составитель А. Клубницкин тор Н. Богатова Техред И, Карандашова Корректор О. Тюри Тираж 6931 тета Совета Минепий и открытийРаушская набд. Поди испотров СССР пр, Сапунова погра ется распылителем 14 и дегазируется в газоотделителе 13, в котором масло отделяется от газа и сливается в маслобак 7.Подогрев газомасляной смеси и ее распыление улучшают дегазацию при отсутствии дополнительного подвода энергии извне на подогревание смеси. Кроме того, снижается расход энергии на охлаждение масла в системе смазки. Заказ 1656(2 Изд.612 ЦНИИПИ Государственного ком по делам изсбрет 113035, Москва, Ж.35, Система масляного уплотнения вала турбомашины по авт. св.437834, отличаю щ а я с я тем, что, с целью улучшения дегазации масла, дренажная линия подключена к подогревателю после поплавковой камеры, а за подогревателем на этой линии установлен газоотделитель, снабженный распылителем.
СмотретьЗаявка
2141059, 02.06.1975
ОРДЕНА ЛЕНИНА И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НЕВСКИЙ МАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД ИМ. В. И. ЛЕНИНА
КОРЕНБЛИТ ИЗЯ ЯКОВЛЕВИЧ, СУДАРЕВ АНАТОЛИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: F01D 11/00
Метки: вала, масляного, турбомашины, уплотнения
Опубликовано: 30.07.1977
Код ссылки
<a href="https://patents.su/2-566939-sistema-maslyanogo-uplotneniya-vala-turbomashiny.html" target="_blank" rel="follow" title="База патентов СССР">Система масляного уплотнения вала турбомашины</a>
Система масляного уплотнения ротора турбомашины
Номер патента: 545756
Опубликовано: 05.02.1977
МПК: F01D 25/18
Метки: масляного, ротора, турбомашины, уплотнения
...газо-масляной смеси имеет 10 последовательно включенные подогреватель10, поплавковую камеру 11 с фильтром 12 и газоотделитель 13. Линия 9 дренажа подключена к маслобаку 14, соединенному с насосом 8, и к регулятору 15 перепада давления газ - 15 масло.Линия 16 слива горячего масла из уплотнений 3 и 4 соединена последовательно с подогревателем 1 О и регулятором 15 перепада давления. Линия 16 слива также подключена к 20 маслобаку 14.Система уплотнения работает следующим образом.Насос 8 забирает масло из маслобака 14 и 25 подает его в уплотнения 3 и 4, в которых частьмасла смешивается с холодным газом, поступающим из уплотняемых полостей 5 и 6, образуя газо-масляную смесь, которая сливается по линии 9 дренажа и подогревается в по...
Уплотнение вала турбомашины
Номер патента: 994839
Опубликовано: 07.02.1983
Автор: Казанский
МПК: F16J 15/40
Метки: вала, турбомашины, уплотнение
...барьерной камеры 6 препятствует находящаяся там вспененная барьерная масса.Давление в дренажной полости 9 поддерживается ниже, чем в соседних барьерных камерах 6 и 7, поэтому барьерная масса из барьерной камеры 6 (вместе с небольшими протечками инертного газа, проникшего из гидрозатворной камеры 4) поступает в дренажную полость 9.Давление водяного пара в камере 5 подвода уплотняющего пара поддерживается выше, чем в барьерной камере 7 и камере 8отсоса паровоздушной смеси. Повышенным протечкам пара в сторону барьерной камеры 7 препятствует находящаяся там вспененная барьерная масса, Эта масса вместе с небольшими протечками пара, проникшего из камеры 5 подвода уплотняющего пара, также поступает в дренажную полость 9.Образовавшаяся в...
Регулятор давления масла для уплотнения вала турбогенератора
Номер патента: 1420633
Опубликовано: 30.08.1988
Авторы: Истомин, Куфман, Тимофеев, Хандажинская
МПК: G05D 16/04, H02K 9/24
Метки: вала, давления, масла, регулятор, турбогенератора, уплотнения
...открытыми каналами в золотнике, буксе, корпусе и трубопроводе вне регулятора. полость под поршень 12 золотника 7, затем по вертикальным каналам 13 и соплам 14 поступает в камеру над поршнем 12, из которой через постоянно открытые каналы 5 буксы 4 поступает по постоянно открытым каналам 11 в корпусе в выходной патрубок 3 и далее в уплотнения турбогенератора по трубопроводу, соединяющему регулятор с уплотнениями. Если давление в уплотнениях ниже заданной величины, золотник 7 опускается и открывает нижние регулирующие окна 6 буксы 4, через которые в выходной патрубок подается дополнительный поток масла, минуя сопла 14. Если давление после регулятора выше заданной величины, золотник перемещается вверх и открывает верхние регулирующие...
Регулятор давления масла для уплотнений вала турбогенератора
Номер патента: 1691824
Опубликовано: 15.11.1991
МПК: G05D 16/10
Метки: вала, давления, масла, регулятор, турбогенератора, уплотнений
...Колпачок 12, охватывающий съемную проставку 11 и головку 9 регулирующего винта 8, установлен с монтажным радиальным зазором 13 и служит для фиксации проставки от радиального смещения относительно регулирующего винта 8. Высота съемной проставки обеспечивает установку ее между головкой регулирующего винта и крышкой с монтажным зазором 14.Использование устройства механической фиксации при операциях включения и отключения регулятора.В зависимости от режима эксплуатации уплотнений вала ротора турбогенератора в рабочем режиме регулятор может работать с переменным аксиальным зазором 15 между нижним концом регулирующего винта 8 и верхним торцом золотника 7, При снятии колпачка 12 и съемной проставки 11 регулирующий винт 8 может быть завернут...
Устройство для уплотнения вала, проходящего через стенку вакуумной камеры
Номер патента: 105860
Опубликовано: 01.01.1957
Автор: Руднев
МПК: F16J 15/40
Метки: вакуумной, вала, камеры, проходящего, стенку, уплотнения
...уплотняюшей среды внутрь камеры,Для этой цели в устройстве применено окружиощс с вал кольцеобразное сонло, из котороо направленная в сторону от вакуумной камеры струя жидкости или газа перекрывает зазор между валом и краем отверстия в стенке камеры.На чертеже пзооражена схема устройства. Вращаощийся на большой скорости вал 1 проходит через стенку 2 вакуумной камеры, образуя зазор 3. ВОкруг Вала расположены кОль цеобразное сопло 4 и сопло 5.Жидкость (или газ) подается под давлением в полости б и 7, проходит сопла 4 п 15 и в виде струи, направленной в сторону от вакуумной камеры, входит в полость 8, плотно перекрывая при этом зазор 3. Предмет изобретен Устройство для уплотвспия вала, проходящего через ленку вакуумной камеры, госредстзом...
