Формирователь импульсов

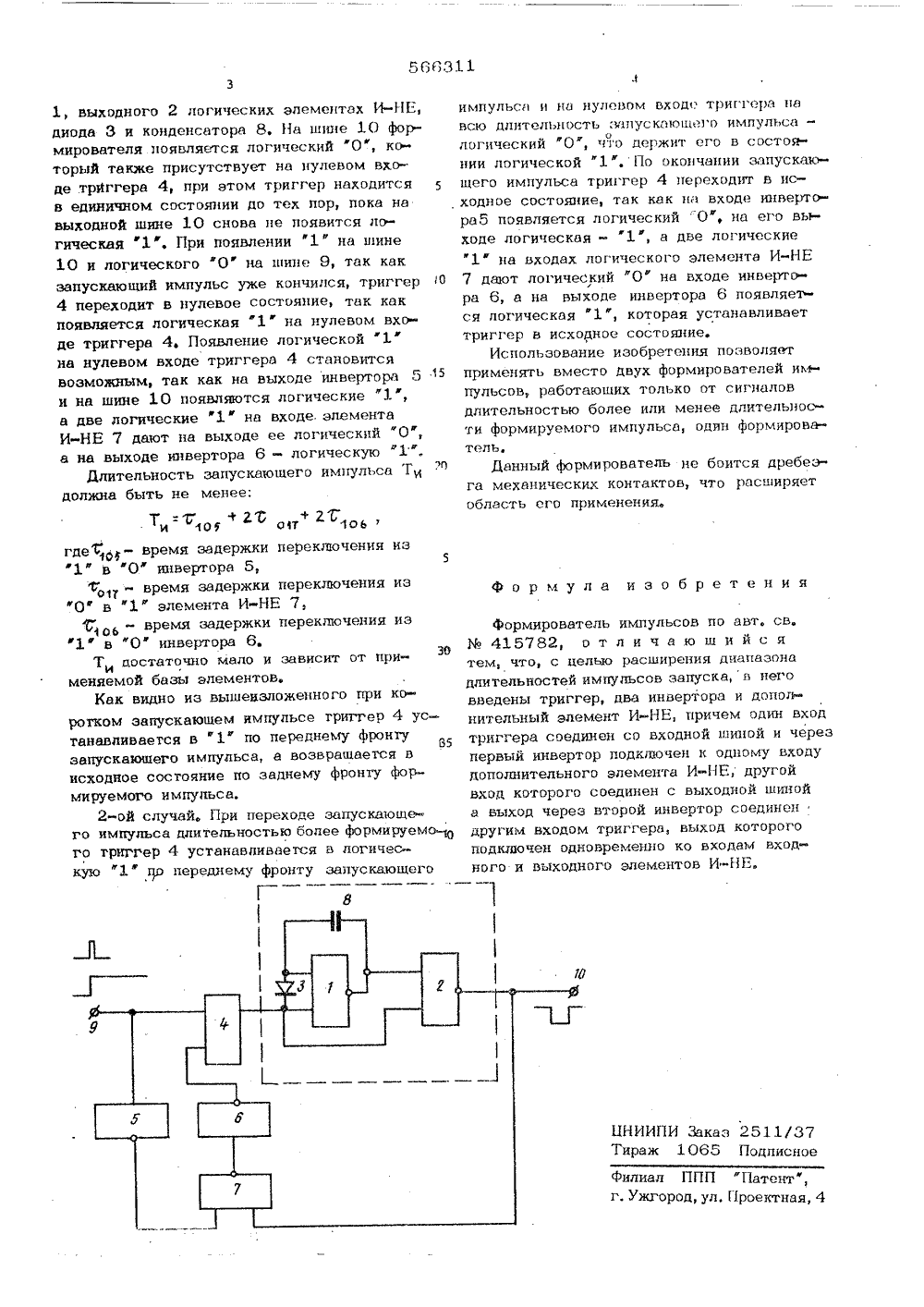

(5) Лт, Кл. Н 03 К 3/02 с при ением заявки осударстаеннын номнт ьоаета Мнннстроа ССС по делам нзооретеннйи открытей 23) Приоритет43) Опубликовано 25,07,77, Бюллетень245) Дата опубликования описания 10,08.7) Заявите 4) ФОРМИРОВАТЕЛ 1 ПУ 1 ЬСО й. При поступлении короткоа шину 9 формирователя на 1-ый случго импульса единичном вх кий потенциал левом входегический "0" триггера 4 появляет логическая "1, а н я выс низкий потенци который появлогической 1 ется за с охождр 5 ения чере ительныи элемент 7 и ом на выходе триггера ческая "1 " которая за ор 6,вляетс лог Изобретение относится к вычислительнойи имлульсной технике,По основному авт, св. % 415782 известен формирователь импульсов, содержащийвходной и выходной логический элементыИ-НЕ, диод и конденсатор.Недостатком такого формирователя иммульсов является невозможность запускаего от импульсов, длительность которыхкороче длительности формирующего импульса.Для расширения диапазона длительностейимпульсов запуска в формирователь импульсов введен:.: ттиггер два инвертора и дополнитель.". .лемент И-НЕ, причем .одинвход триггера соединен со входной шиной тчерез первый инвертор подидочен к одномувходу дополнительного элемента И-НЕдруЪ.ой вход которого соединен с выходнойшиной, а выход через второй инвертор соединен с другим входом триггера, выходкоторого подключен одновременно ко входам входного и выходного элементов И-НЕ,На чсртеже дана структурная электрическая схема формирователя импульсов,Формирователь импульсов содержит входной 1 и выходной 2 элементы И-НЕ диод3, триггер, 4, два инвертора 5, 6, дополнительный элемент И-НЕ 7, конденсатор 8входную 9 и выходную 10 шины,Работа данного формирователя импульсов рассматривается в двух случаях:1) на входную шину 9 формирователяподается импульс короче длительности фо.мируемого импульса;2) на входную шину 9 формирователяподается импульс, длительность которогобольше длительности формируемого импульса,ет формирователь, состоящий из входног566311 1, выходного 2 логических элементах И-НЕ, диода 3 и конденсатора 8. На шине 10 формирователя появляется логический 0", который также присутствует на нулевом входе триггера 4, при этом триггер находится в единичном состоянии до тех пор, пока на выходной шине 10 снова це появится логическая "1. При появлении 1 " на шине 10 и логического 0 на шине 9, так как запускающий импульс уже кончился, триггер О 4 переходит в нулевое состояние, так как появляется логическая 1 " на нулевом вхс- де триггера 4. Появление логической 1" на нулевом входе триггера 4 становится возможным, так как на выходе инвертора 5 и на шине 10 появляются логические 1, а две логические 1" на входе элемента И-НЕ 7 дают на выходе ее логический 0", а на выходе инвертора 6 - логическую "1 ф,Длительность запускающего импульса Тн) должна быть не менее; и оу опт 1 оьгдеГ- время задержки переключения изМОИ51" в 0 инвертора 5,Го - время задержки переключения из"О в "1" элемента И-НЕ 7,7 - время задержки переключения из10 Ь"1 в "0 инвертора 6,Т достаточно мадо и зависит от при 30Именяемой базы элементов,Как видно из вышеизложенного при коротком запускающем импульсе триггер 4 устанавливается в 1" по переднему фронтуВ 5запускающего импульса, а возвращается висходное состояние по заднему фронту формируемого импульса.2-ой случай. При переходе запускающего импульса длительностью более формируемо-ого триггер 4 устанавливается в логическую "1р переднему фронту запускающего импульс и на нулевом вход трип ера навсю длительность запускающего импульса -логический 0", что держит его в состоянии логической 1 ",По окончании запускающего импульса триггер 4 переходит в исходное состояние, так как и входе инвертс.ра 5 появляется логический 0", на его выходе логическая - 1, а две логические"1" на входах логического элемента И-НЕ7 дают логический "0" на входе инвертора 6, а на выходе инвертора 6 появляется логическая "1 ", которая устанавливаеттриггер в исходное состояние.Использование изобретения позволяетприменять вместо двух формирователей импульсов, работающих только от сигналовдлительностью более или менее длительнос,ти формируемого импульса, один формирователь.Данный формирователь не боится дребезга механических контактов, что расширяетобласть его применения,Формула изобретения Формирователь импульсов по авт, св. 415782, отличающийся тем, что, с целью расширения диапазона длительностей импульсов запуска, в него введены триггер, два инвертора и дополнительный элемент И-НЕ, причем один вход триггера соединен со входной шиной и через первый инвертор подключен к одному входу дополнительного элемента И-НЕ, другой вход которого соединен с выходной шиной а выход через второй инвертор соединен другим входом триггера, выход которого подключен одновременно ко входам входного и выходного элементов И-НЕ,ЦНИИПИ Заказ 2511/37 Тираж 1065 Подписное Филиал ППП "Патент",г, Ужгород, ул, Проектная, 4
