Номер патента: 674239

Опубликовано: 15.07.1979

Авторы: Бутенко, Млечин, Танетов, Щербаков

МПК: H04N 5/18

Метки: уровня, фиксации

...третий и четвертый делителя йайряжения5 - 8, каждый йз которых состоит из двух реэнсторов, первый, второй, третий, четвертый и пятыйконденсаторы 9 - 13 и парафазный усилитель 14,выполненный на транзисторе 15 и - р - п-типа, коллектор которогочерез потенциометр 16 соединес шиной положительного напряжения +Е,Регулирующий вывод отенциометра 16 черезпервый конденсатор 9 соединен с катодом четвертого диода 4 и со средней точкой первогоделителя напряжения 5. Эмиттер транзистора 15 щрезвторой конденсатор 10 соединен со средней точкой второго делителя напряжения 6 и с шодомпервого диода 1. Между катодами первого и треть.его диодов 1 и 3 включен третий конденсатор 11,Второй диод 2 катодом н анодом включен меж"ду первым и вторым...

Номер патента: 312254

Опубликовано: 01.01.1971

Авторы: Зонис, Танетов

МПК: G06F 13/00

Метки: вычислительной, канал, селекторный, системы, совмещенный

...и с центральным управляющим устройством,Счетчик байтов хранит информацию, которая указывает, какое количество байтов данных нужно принять в канал или выдать из канала. Информационные входы и выходы счетчика 8 подключены к центральному обрабатывающему устройству, а управляющие - к блоку управления,Работает совмещенный селекторный канал следующим образом.Установка первоначальной связи с устройством ввода-вывода, подключенным к устройству сопряжения, производится с помощью блока микропрограммного управления центрального обрабатывающего устройства, Если окажется, что необходимое устройство вводавывода свободно, то по той же микропрограмме происходит заполнение информацией изцентрального обрабатывающего устройства5 регистров адреса...

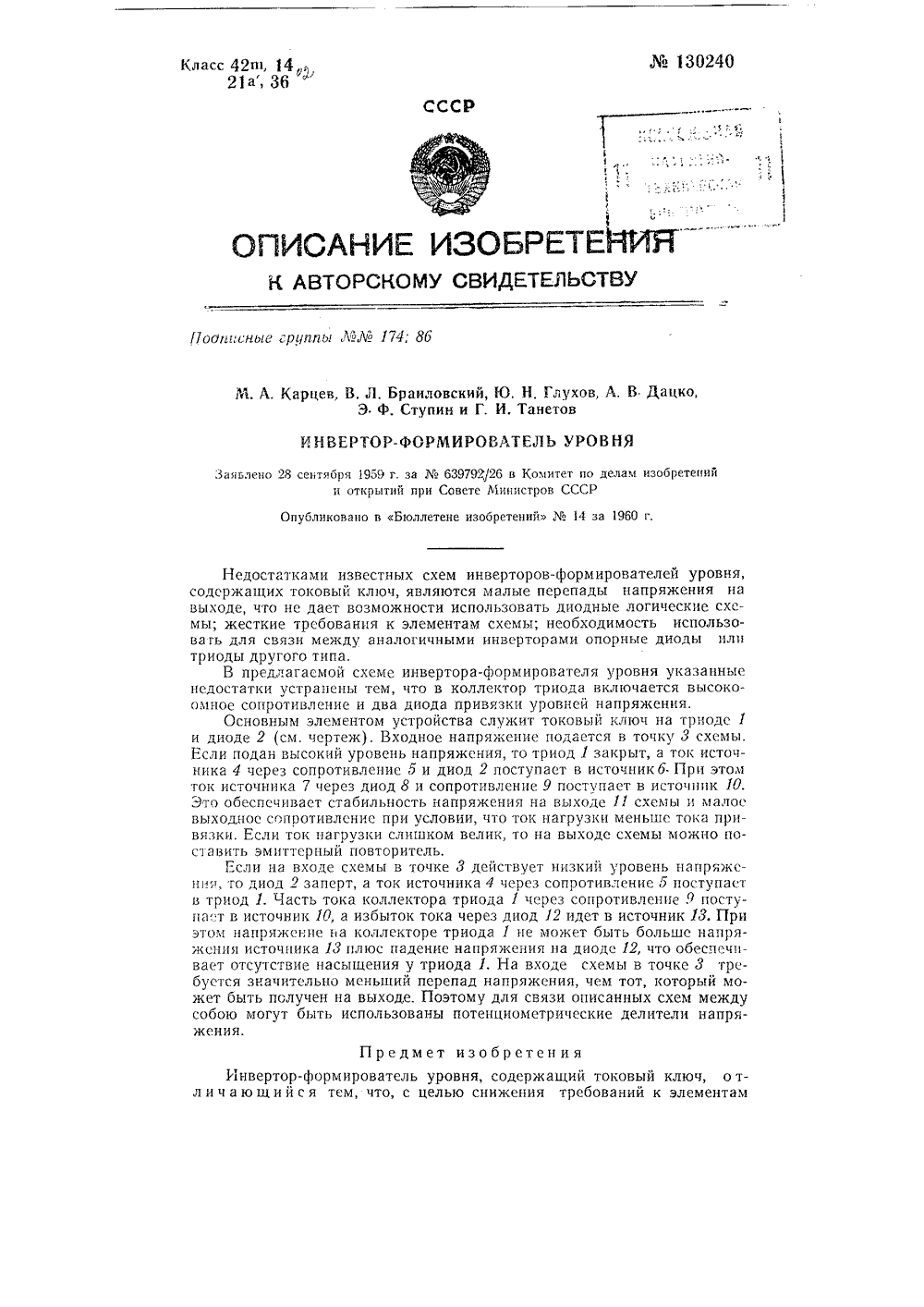

Номер патента: 130240

Опубликовано: 01.01.1960

Авторы: Браиловский, Глухов, Дацко, Карцев, Ступин, Танетов

МПК: H03K 19/20

Метки: инвертор-формирователь, уровня

...в источник 10. Это обеспечивает стабильность напряжения на выходе П схемы и малое выходное сопротивлснис при условии, что ток нагрузки меньше тока привязки. Если ток нагрузки слишком велик, то на выходе схемы можно поставить эмиттсрный повторитель.Если на входе схемы в точке 3 действует низкий уровень напряжения, то диод 2 заперт, а ток источника 4 через сопротивление б поступает в триод 1. Часть тока коллектора триода 1 через сопротивление О поступа:т в источник 10, а избыток тока через диод 12 идет в источник И. При этом напряжение на коллекторе триода 1 не может быть больше напряжения источника И плюс падение напряжения на диоде 12, что обеспечивает отсутствие насыщения у триода 1, На входе схемы в точке 3 трсбустся значительно...

Номер патента: 129392

Опубликовано: 01.01.1960

Авторы: Браиловский, Глухов, Дацко, Карцев, Ступин, Танетов

МПК: G11C 11/00

Метки: статический, триггер

...Редактор Н, С, Кутафина Текред А. А, Камышникова Корректор Б. А. Шнейдерман Подп, к печ. 20.ХгЗак. 8740 Формат бум. 70)(108/и Объем 0,17 п, л Тираж 750 Цена 25 коп,; с 1.1-61 г. - 3 ксеь ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер., д, 2/6Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР 18 подается выход многоступенчатой диодной логической схемы 19. Сиг. нал 1 на выходе схемы 19 перебрасывает тиггер в такое состояние, ч".о па выходе 4 также появляется сигнал 1, Выход схемы ИЛИ 17 по. дастся в точку 20 йа вход инвертора-формирователя уровня 1.При подаче сигнала О на входы 7 и 15 схем 6 и 14 цепи обратных связей разрываются и инверторы с...
