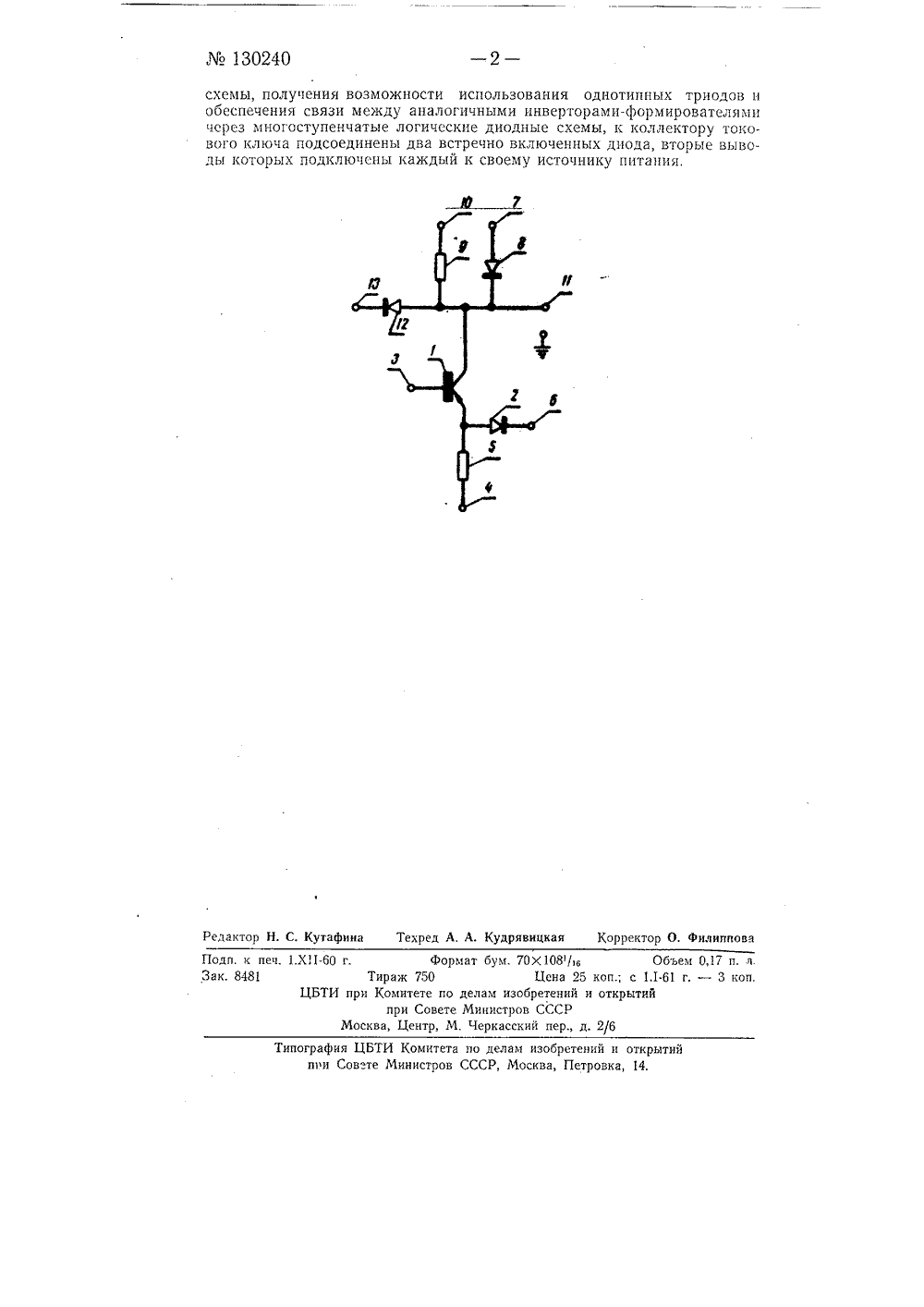

130240 Класс 42 п 1, 14,21 а, 36 СССР РЕТЕ ЮН ОПИСАНИЕ ЛЬС ГВУ ТОРС 1 оопаеные еруппы ЛЛ 3 174; В Дацко,кий, Ю, Н, 1 лухов, Аи Г. И, Танетов рцев, В. Л. Браило 3 Ф, СтупиИ И ВЕРТОР-ФОРМИРОВАТЕЛЬ УРОВ Заявлено 2 нтября 1959 г. за639792/26 в Комитет по де и открытий при Совете Министров СССРи изобретений Опубликовано в Бюллет О г. изобретений14 за торов-формир ые перепады овать диодны мы; необходи ерторами опо Недостатками известных схем инвер осодержащих токовый ключ, являются малвыходе, что не дает возможности использ емы; жесткие требования к элементам схевагь для связи между аналогичными инв ртриоды другого типа.В предлагаемой схеме инвертора-формироватсля уровня указанные недостатки устранены тем, что в коллектор триода включается высокоомное сопротивление и два диода привязки уровней напряжения.Основным элементом устройства служит токовый ключ на триоде 1 и диоде 2 (см, чертеж). Входное напряжение подается в точку 3 схемы. Если подан высокий уровень напряжения, то триод 1 закрыт, а ток источника 4 через сопротивленис 5 и диод 2 поступает в источник б При этом ток источника 7 через диод 8 и сопротивление 9 поступает в источник 10. Это обеспечивает стабильность напряжения на выходе П схемы и малое выходное сопротивлснис при условии, что ток нагрузки меньше тока привязки. Если ток нагрузки слишком велик, то на выходе схемы можно поставить эмиттсрный повторитель.Если на входе схемы в точке 3 действует низкий уровень напряжения, то диод 2 заперт, а ток источника 4 через сопротивление б поступает в триод 1. Часть тока коллектора триода 1 через сопротивление О поступа:т в источник 10, а избыток тока через диод 12 идет в источник И. При этом напряжение на коллекторе триода 1 не может быть больше напряжения источника И плюс падение напряжения на диоде 12, что обеспечивает отсутствие насыщения у триода 1, На входе схемы в точке 3 трсбустся значительно меньший перепад напряжения, чем тот, который может быть получен на выходе. Поэтому для связи описанных схем между собою могут быть использованы потенциометрические делители напряжения. вателеи уровня, напряжения на логические схсмость использоные диоды или Предмет изобретен Инвертор-форм ироват личающийся тем, что, ель уровня, содержащий токовый ключ, отс целью снижения требований к элементам130240 схемы, получения возможности использования однотипных триодов и обеспечения связи между аналогичными инверторами-формирователями через многоступенчатые логические диодные схемы, к коллектору токового ключа подсоединены два встречно включенных диода, вторые выводы которых подключены каждый к своему источнику питания. Редактор Н. С. Кутафина Техред А. А. Кудрявицкая Корректор О. Филиппова Подп. к печ. 1.Х 11-60 г. Формат бум. 70 Х 108/6 Объем 0,17 и. л. Зак. 8481 Тираж 750 Цена 25 коп.; с 1.1.61 г. - 3 коп. ЦБТИ при Комитете по делам изобретений и открытийпри Совете Министров СССРМосква, Центр, М. Черкасский пер., д. 2/6 Типография ЦБТИ Комитета по делам изобретений и открытийпни Сов те Министров СССР, Москва, Петровка, 14,
