Генератор импульсов

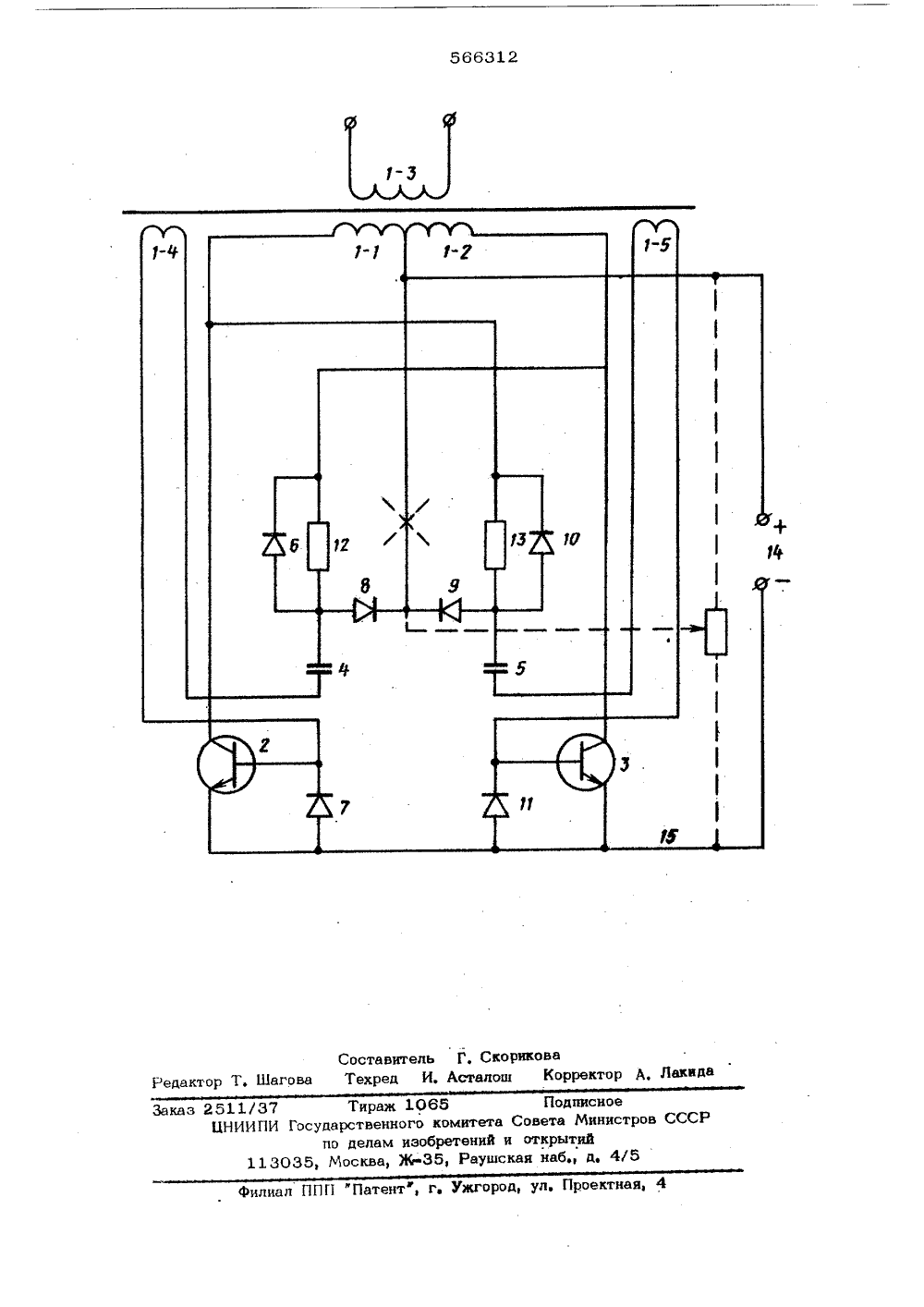

(11) 566312 Своз СоветскихСоциалистическихРеспублик ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТВЛЬСТВУ) Дополнительное к авт, свид.ву) Заявлено 06.09.74 (21) 2059149 2 1) М, Кл.Н 03 К 3/2 Н 03 К 1/О Ввударстаеннмй камит Эааата Ниннстраа ССС аа,аенам иэааретеиий и аткрътий(54) ГЕНЕРАТОР ИМПУЛЪСОВ с присоединением заявкиИзобретение относится к импульснойтехнике, в частности к генераторам импульсов на времязадаюших мостах, и может использоваться в устройствах автоматики ирадиоэлектроники.Известен генератор импульсов, выполненный на импульсных времязадаюших мостах, содержаших транзисторы, конденсаторы,резисторы, диоды и трансформатор, при атомодни ветви импульсных времязадающих мостов, образованные соответствуюшими первичными обмотками трансформатора со среднимыводом и источником напряжения питания,концами первичных обмоток трансформатора подкщочены к коллекторам транзисторов,а средним выводом - к общей потенциальиой точке источника напряжения питания,другие ветви мостов подключены междубазами и коллекторами противоположныхтранзисторов,Однако этот генератор имеет значит иые выбросы на вершинах генерируемыхимпульсов. Для обеспечения демпфирования выбросов на вершинах генерируемых импульсов в предлагаемом генераторе импульсов, выполненном на импульсных времязадаюших мостах, содержаших транзисторы, конденсаторы, резисторы, диоды и трансформатор, при этом одни ветви импульсных времвзадаюших мостов, образованные соответствующимии первичными обмотками трансформатора со средним выводом и общим источником напряжения питания, концами первичных обмоток трансформатора подключены к коллекторам транзисторов, а средним выводом - к общей потенциальной точке источника напряжения питания, другие ветви мостов подключены между базами и коллекторами противоположных транзисторов, ветви импульсного времязадающего моста, включенные в базо-коллекторную цепь противоположных транзисторов, образованы конденсаторами и резисторами, при этом параллельно резисторам подключены диоды в направлении, обратном зарядному току конденсатора, а точки соединения конденсаторов и резисторов между собойчерез другие диоды, включенные во внут ренине диагонали моста, подключены к среднему выводу трансформатора.На чертеже дана схема варианта генератора с обмотками обратной связи. 5Генератор импульсов содержит трансформатор 1-1 - 1 5 с обмотками, транзисторы 2 и 3, конденсаторы 4 и 5, диоды 6-11 резисторы 12 и 13, шины 14 и 15, источники напряжения питания, причем шина 10 15 соединена с эмиттерами транзисторов 2 и 3 непосредственно, а с их баэамичерез диоды 7 и 11 коллекторы транзис- торов 2 и 3 соединены непосредственно с катодами диодов 10 и 6, шунтированных 15 резисторами 13 и 12, а через первичные обмотки 1-1 и 1-2 - с объединенными катодами диодов 8, 9 и шиной 14 аноды диодов 8 и 9 соединены непосредственно с анодами диодов 6 и 10, а через 20 последовательно соединенные конденсатор 4 с обмоткой 1 4 обратной связи и конденсатор 5 с обмоткой 1-5 обрат ной связи - сбазами транзисторов 2 и 3. Вторичная обмотка 1-3 является выходом . 5 генератора.Генератор работает следующим .образом.Конденсатор 4 заряжается. Зарядный ток его течет от шины 14 через обмотКу 1-2 а которой развивается напряжение, 30 равное и согласно включенное напряжению птания, далее через резистор 12, базаэмиттерный переход транзистора 2 на ши ну 15. Транзистор 2 открывается, переходит в режим насыщения и практически все напряжение О питания прикладывается к первичной обмотке 1-1, На обмотке 1=3;вырабатывается одна иэ полуволн генерируемого периода колебаний, Длитель ность этой полуволиы определяется ЬРОМ 6- 40 нем заряда конденсатора 4, приложенного к аноду диода 8 и равного О, до величины напряжения фиксации. Диод 8 до момента фиксации напряжения на конденсатОре 4 закрыт, Уровень напряжения фиксацИИ не 45 влияет на процесс заряда конденсатоРа 4, который определяется только параметрами постоянной времени резистора 12 и конденсатора 4. Диод 6 также не влияет на процесс заряда, так как включенвстречно по отношению к току заряда конденсатора4. С момента фиксации напряжения на конденсаторе 4 ток его заряда становитсяравным нулю. Транзистор 2 закрывается,появляется ток заряда конденсатора 5 иоткрывается транзистор 3. При этом конденсатор 4 начинает разряжаться черездиод 6, транзистор 3 и диод 7, падениенапряжения на котором обеспечивает ещеболее резкое эапирание транзистора 2 и,как следствие этого, дальнейшее отпираниетранзистора 3, При этом каждый раз, когда происходит коммутация транзисторов 2и 3, диоды 6 - 10 оказываются подключенными к соответствующим концам первичных обмоток 1-1 и 1-2, что оказываютдемпфирующее воздействие на выбросы навершинах генерируемых импульсов,формула изобретенияГенератор импульсов, выполненный на импульсных времяэадающих мостах, содержащих транзисторы, конденсаторы, резисторы, диоды и трансформатор, при этом одни ветви импульсных времязадаюших мостов, образованные соответствующими первичными обмотками трансформатора со средним выводом и общим источником напряжения питания, концами первичных обмоток трансформатора подключены к коллекторам транзисторов а средним выводом - к общей потенциальной точке источника напряжения питания, другие ветви мостов подключены между .базами и коллекторами противоположных транзисторов, о т л и ч а,ю щ и йс я тем, что, с целью обеспечения демпфирования выбросов на вершинах генерируемых импульсов, ветви импульсного времязадающего моста, включенные в базо-коллекторную цепь противоположных транзисторов, образованы конденсаторами и резисторами, при этом параллельно резисторам подключены диоды в направлении, обратном зарядному току конденсатора, а точки соединения конденсаторов и резисторов между собой через другие диоды, включенные во внутренние диагонали моста, подключены к среднему выводу трансформатора.566312 по делам иэобрет3035, Москва, Ж 35, Р каз 2511/37 Тираж 1068 сное ЦНИИПИ Государственного ком инистров ССС Подниитета Совета Мний и открытийаушская на 6.,Ужгород, ул. Проектная, 4 иал ППП "Пате Составитель Г, Скорикова едактор Т. Шагова Техред И. Асталош Корректор А. Лакида
