Устройство для разделки деревьев на сортименты

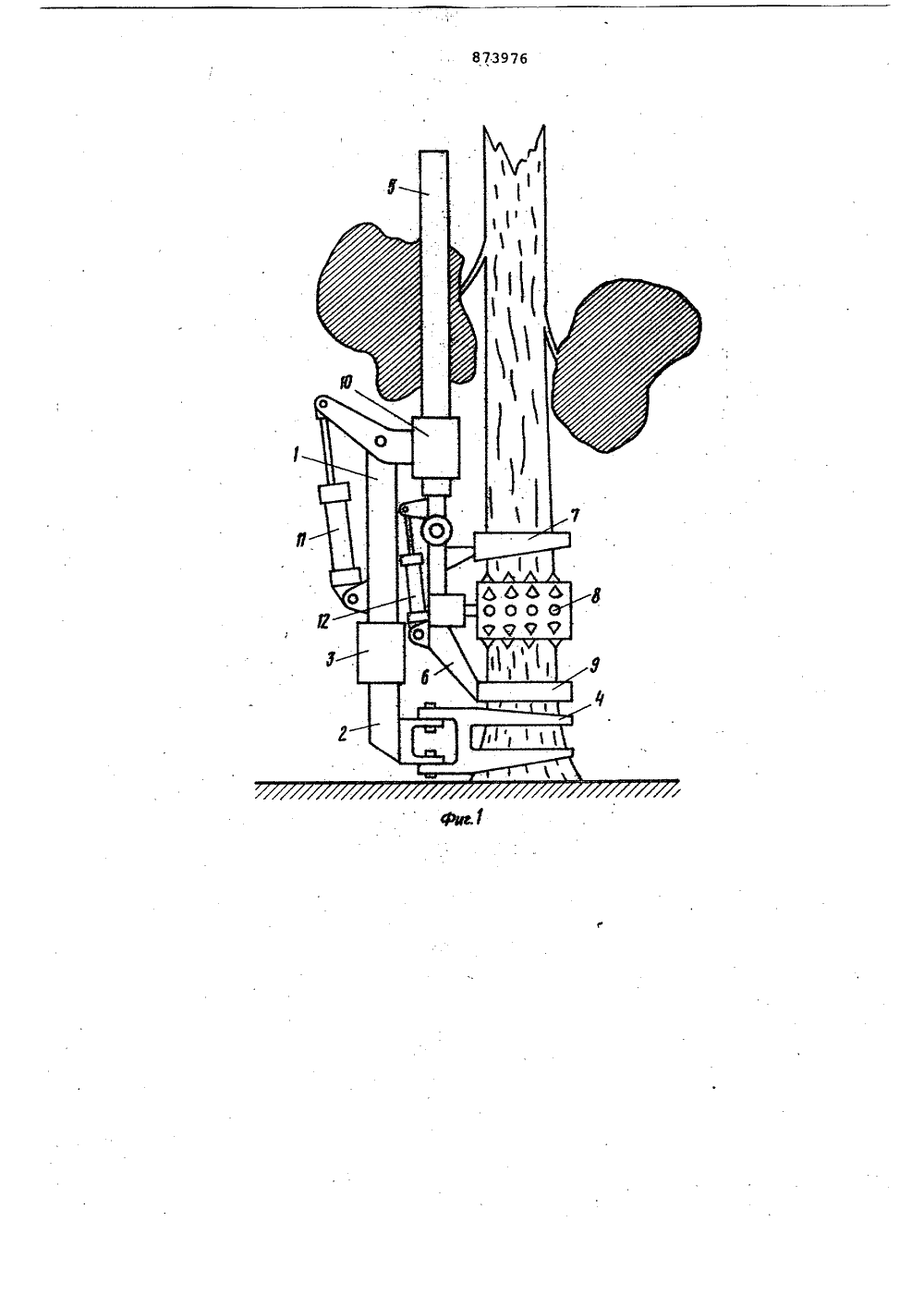

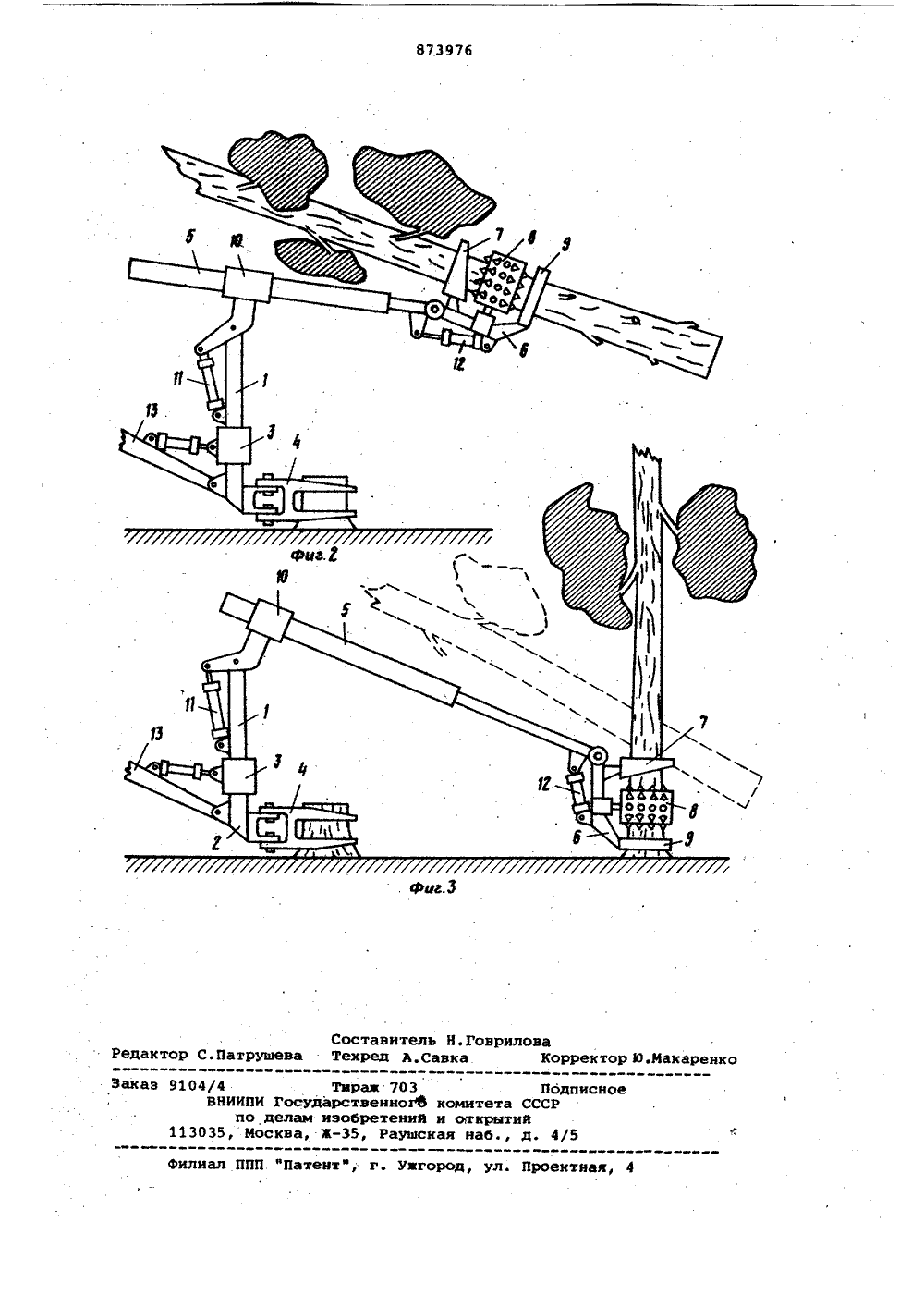

Сефз Сфветсних Сециаектнческик Республик(61) Дополнительное к ает, сеид-еу(22) Заявлено 230590 (1) 2929696/29-15 РМ КВЗ с присоединением заявки йо А 01 а 23/08 ГоеударетаенныЯ комитет СССР оо дедам нзобретениЯ н открытнЯ(088.8) Дата елубликоваиия описания 23,1081(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛКИ ДЕРЕВЬЕВВА СОРТИМЕНТЫ Цель достигается тем, что устройство снабжено дополнительной стойкой, телескопической стрелкой, которая соединяет составную и дополнительную стойки, и,гидроцилнндры поворота дополнительной стойки и телескопической стрелы в вертикальной плоскости, причем протаскивакщий механизм, сучкореэные.ножи и срезаюЩее приспособление смонтированы на дополнительной стойке.На фиг. 1 изображено устройство для разделки деревьев на сортименты на фиг. 2 - то же, после перерезания дерева и перевода его иэ вертикального в наклонное положение для последующей разделки дерева на сортиментыу на Фиг. 3 - то же, после наводки его на дерево, находящееся в зоне вылета телескопической стрелы.Устройство для разделки деревьев на сортименты содержит составную стойку, которая состоит из двух балок 1 и 2, имеющих возможность поворота относительно друг друга при помощи механизма 3 поворота. На балке 1 составной стойки смонтированы захватные рычаги 4, а также телескопическая стреала 5, на другом конце которой закреплена дополнительная стойка 6, на коИзобретение применяется преиму" щественно в лесозаготовительной,про" ьишленности и лес юм хозяйстве.Известно устройство для разделки деревьев на сортименты, включающее стойку, сучкорезные ножи, протаскнвающий механизм, срезающие приспособления и захватные рычаги Г 13Известно устройство для разделки деревьев на сортименты, включаецее . ,захватные рычаги, среэающее приспособление, сучкорезные ножи, протаскнвающий механизм, составную стойку с механизмом поворота ее в горизонтальной плоскости Г 23.15 Недостатком известнык устройетэ является необходймость закрепления устройства на каждом.дереве, которое подлежит разделке на сортименты н:невозможность обработхи иесколькик деревьев с одной установки устройства на пне, а также невозможность обеспечения сортировки сортиментов па длине и качеству в момент раэделки дерева на сортименты, т.е. известные устройства имеют низкую произжщи. телесность.Целью изобретения является повышение производительности, ЗО е1В.С.Кралин, Н.В.Кралина и В.И.Рубцов " ,;,-яф -;" ",1,иЛенинградская ордена Ленина лесотехническаяавадемия им, С.И.Кироваторой смонтированы сучкорезные ножи 7, протаскивающий механизм 8 к среэающее приспособление 9, Телескопическая стрела 5 установлена в направляющих 10, которые шарнирно соедкнены с составной стойкой и имеет воэможность поворота в вертикальной плоскости при помощи гидроцилиндра 11.Дополнительная стойка 6 соединена с телескопической стрелой 5 шарнирно и ймеет возможность поворота в вертикальной плоскости при помощи гидро- ф цилиндра 12, Устройство монтируется на гидроманипуляторе 13 лесозаготовительной машины.Устройство для разделки деревьев на сортименты работает следующим об разом.При работе машины устройство, например при помощи гидроманипулятора 13, наводится на дерево, подлежащее разделке на сортименты, после чего 2 О происходит прижим к стволу дерева захватных рычагов 4, сучкореэных ножей 7, рябух протаскивающего механизма 8 и при включении срезающего приспособления 9 производится перерезание дерева (положение устройства показано на фиг.)1 . Затем гидроцилиндром 11 осуществляется поворот телескопической стрелы 5 в вертикальной плоскости и перевод дерева иэ вертикального в наклонное положение (фиг. ЗО 2). После чего прк включении протаскивающего механизма 8 осуществляется протаскивание перерезанной части дерева ка длину сортимента с одновременной обрезкой сучьев и перерезание 35 срезающим приспособлением 9 сортимен.та необходимой длины. Иеханиэм 3 поворота позволяет осуществлять поворот стойки 6, телескопической стрелы 5 с размещенным на них деревом в горизонтальной плоскости вокруг пня и тем самым производить сортировку сортиментов по длине и качеству в моментразделки дерева на сортименты. Такимобразом цикл повторяется до полной разделки дерева на сортименты. конст рукция устройства позволяет получить невысокий оставшийся пень. после разделки дерева, на котором закреплена устройство, производится наводка на следующее дерево, подлежащее разделке 50иа сортименты, находящееся в зоне вылета телескопической стрелы 5. При этом телескопическая стрела 5 удлиняется,перемещаясь в направляющих 10.Все сортименты, полученные при разделке деревьев, лежащих в зоне вылета телескопической стрелы 5, сортируются и располагаются вокруг пня, на котором установлено устройство.Это позволит повысить производительность подборно-транспортной машины, которая будет подбирать сортименты не у каждого разделанного дерева, а практически у пня, на котором было установлено устройство, причем эти сортименты будут сортированы. После разделки всех деревьев в зоне вылета телескопической стрелы производится переезд машины на новую позицию и последовательность циклов повторяется снова.Технико-экономическая эффективность предлагаемого изобретения состоит в увеличении производительности за счет обработки нескольких деревьев с одной установки устройства на пне и обеспечении сортировки сортиментов по длине и качеству в момент разделки дерева на сортименты.Формула изобретенияУстройство для разделки деревьевна сортименты, включающее захватныерычаги, срезающее приспособление,сучкорезные ножи, протаскивающий механизм, составную стойку с механизмом поворота ее в горизонтальной плоскости, о т л и ч а ю щ е е с я тем,что, с целью повышения производительности, око снабжено дополнительнойстойкой, телескопической стрелой, которая соединяет составную и дополнительную стойку, и гндроцилиндрамиповорота дополнительной стойки и телескопической стрелы в вертикальнойплоскости, причем протаскивающий механизм, сучкорезные ножи и срезающееприспособление смонтированы на дополнительной стойке,Источники информации,принятые во внимание при экспертизе1. Патент США М 3461928, кл. 144-31969.2, Патент США 9 3974866,кл.144-3,1976 (прототип).873976 тор С.Пат 703 Подписноеноюб комитета СССРение и открытийаушская наб . 4/5 д илиалоставитель Н.Говехред А.Савка Тираи осударстве лам иэобре ва, Ж,ваКорректор Ю.йа
