Автоматический регулятор уровня стереофонических сигналов

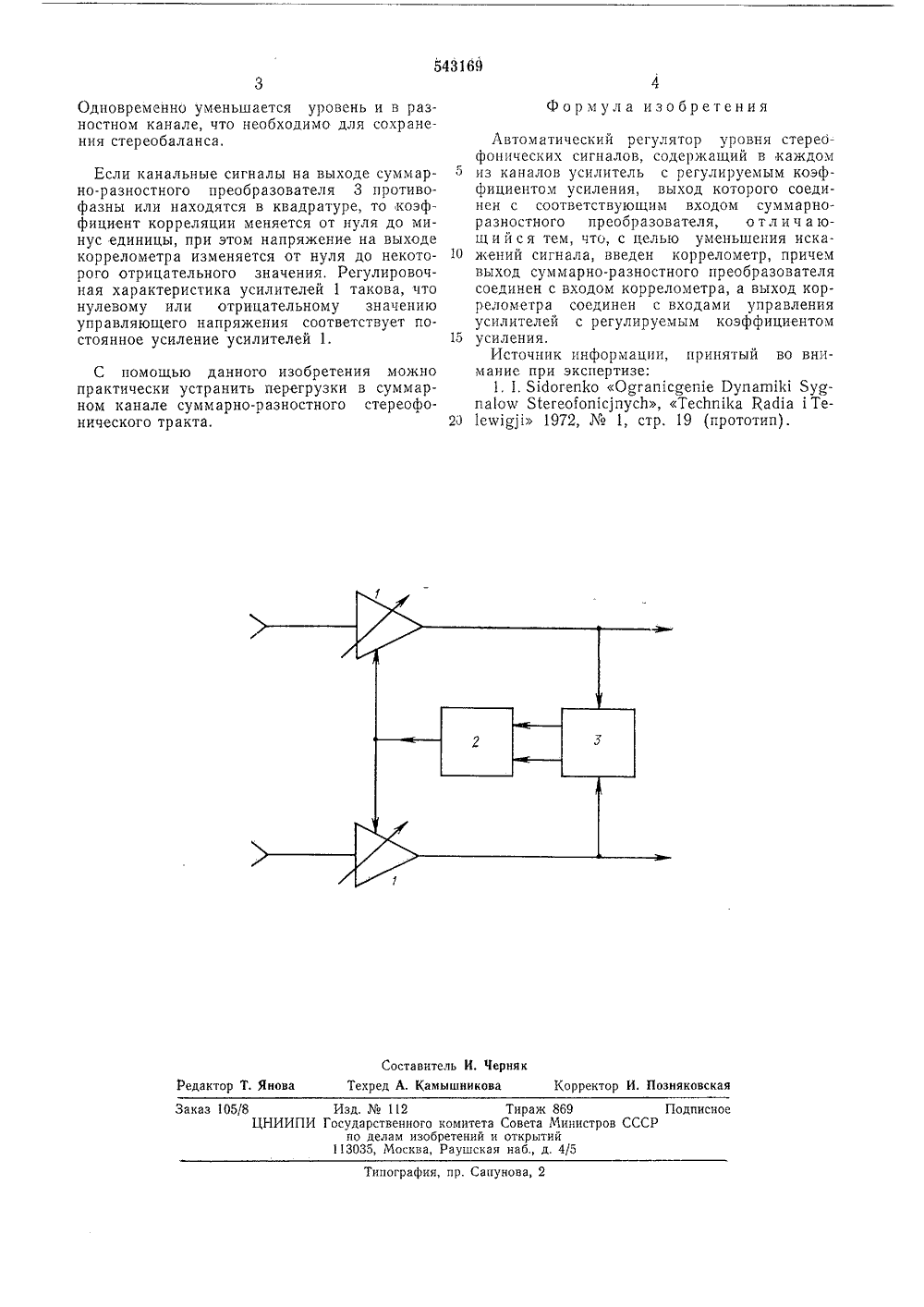

(11) 543169 Союз Советских Социалистических Республик(51) М. Кл,2 Н 04 Н 5,00 1) 21565 аявки ЪЪ осударствениыи комитет света Министрав СССР по делам изабретеиийи открытий) Приорите Опубликовано 15.01,7Дата опубликования Бюллетень Мписания 14.02.77 53) УДК 621,396.66(72) Авторы изобретени А. Багларов, А. С. Городников, А. П. Ефимов и А. В. Никонов Всесоюзный заочный электротехнический институт связи аявител 54) АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР УРОВН СТЕРЕОФОНИЧЕСКИХ СИГНАЛОВИзобретение относится к электроакустике и может быть использовано для защиты суммарного канала от перегрузок при передаче стереофонических сигналов, подвергнутых суммарно-разностному преобразованию.Известен автоматический регулятор уровня стереофонических сигналов, содержащий в каждом из каналов усилитель с регулируемым коэффициентом усиления, выход которого соединен с соответствующим входом суммарноразностного преобразователя 1.Недостатком работы автоматических регуляторов уровня обычного типа, коэффициент передачи которых изменяется в зависимости от превышения входным или выходным сигналом некоторого порогового уровня, является то, что их работа сопровождается специфическими искажениями, ухудшающими качество звучания обрабатываемых сигналов,С целью уменьшения искажений сигналов в предлагаемый автоматический регулятор уровня стереофонических сигналов введен коррелометр, причем выход суммарно-разностного преобразователя соединен с входом коррелометра, а выход коррелометра соединен с входами управления усилителей с регулируемым коэффициентом усиления,На чертеже представлена структурная электрическая схема автоматического регулятора уровня стереофонических сигналов. Предлагаемый регулятор уровня содержитв каждом канале усилитель 1 с регулируемымкоэффициентом усиления, входы управлениякоторых соединены с выходом коррелометра5 2, а выходы - с соответствующими входамисуммарно-разностного преобразователя 3, выход последнего соединен с входом коррелометра 2.10 Устройство работает следующим образом.Если канальные сигналы на выходе суммарно-разностного преобразователя,3 ковариантны, то нормированный коэффициент корреляции между ними изменяется в пределах от15 нуля до плюс единицы. Напряжение на выходе коррелометра 2, соответствующее синфазному сложению канальных сигналов, изменяется от нуля до некоторого положительногозначения. Регулировочная характеристика уси 2 д лителей 1 выбирается таким образом, что усиление уменьшается при увеличении управляющего напряжения на выходе коррелометра 2,соответствующем максимальной корреляцииканальных сигналов, усиление усилителей 125 уменьшается на бдБ,Таким образом, уровень сигнала в суммарном канале уменьшается, если канальные сиг палы складываются синфазно, что препятству О ет перегрузке последующих звеньев тракта543169 Составитель И. ЧерняТехред А. Камышникова едактор Т. Яноаказ 105/8 Корректор И. Позняковская Изд, Ма 112И Государственног по делам изо 113035, Москва ПодписноеСССР Тираж 869комитета Совета Министроретений и открытийРаушскал наб., д. 4/5 И ипография, пр. Сапунова, 2 Одновременно уменьшается уровень и в разностном канале, что необходимо для сохранения стереобаланса. Если канальные сигналы на выходе суммарно-разностного преобразователя 3 противофазны или находятся в квадратуре, то коэффициент корреляции меняется от нуля до минус единицы, при этом напряжение на выходе коррелометра изменяется от нуля до некоторого отрицательного значения, Регулировочная характеристика усилителей 1 такова, что нулевому или отрицательному значению управляющего напряжения соответствует постоянное усиление усилителей 1. С помощью данного изобретения можно практически устранить перегрузки в суммарном канале суммарно-разностного стереофонического тракта. Фо р мул а изобретения Лвтоматический регулятор уровня стереофонических сигналов, содержащий в каждом 5 из каналов усилитель с регулируемым коэффициентом усиления, выход которого соединен с соответствующим входом суммарноразностного преобразователя, о тл и ч а ющи й с я тем, что, с целью уменьшения иска жений сигнала, введен коррелометр, причемвыход суммарно-разностного преобразователя соединен с входом коррелометра, а выход коррелометра соединен с входами управления усилителей с регулируемым коэффициентом 15 усиления,Источник информации, принятый во внимание при экспертизе;1, 1. ЬЫогеп 1 о Одгап 1 сдеп 1 е Вупатп 1 Ы Яудпаож Яегео 1 оп 1 с 1 пусЬ, Тес 1 тпйа Кайа 1 Те 1 еМд 11 1972, Мв 1, стр. 19 (прототип).
