Прерыватель сигналов низкого уровня

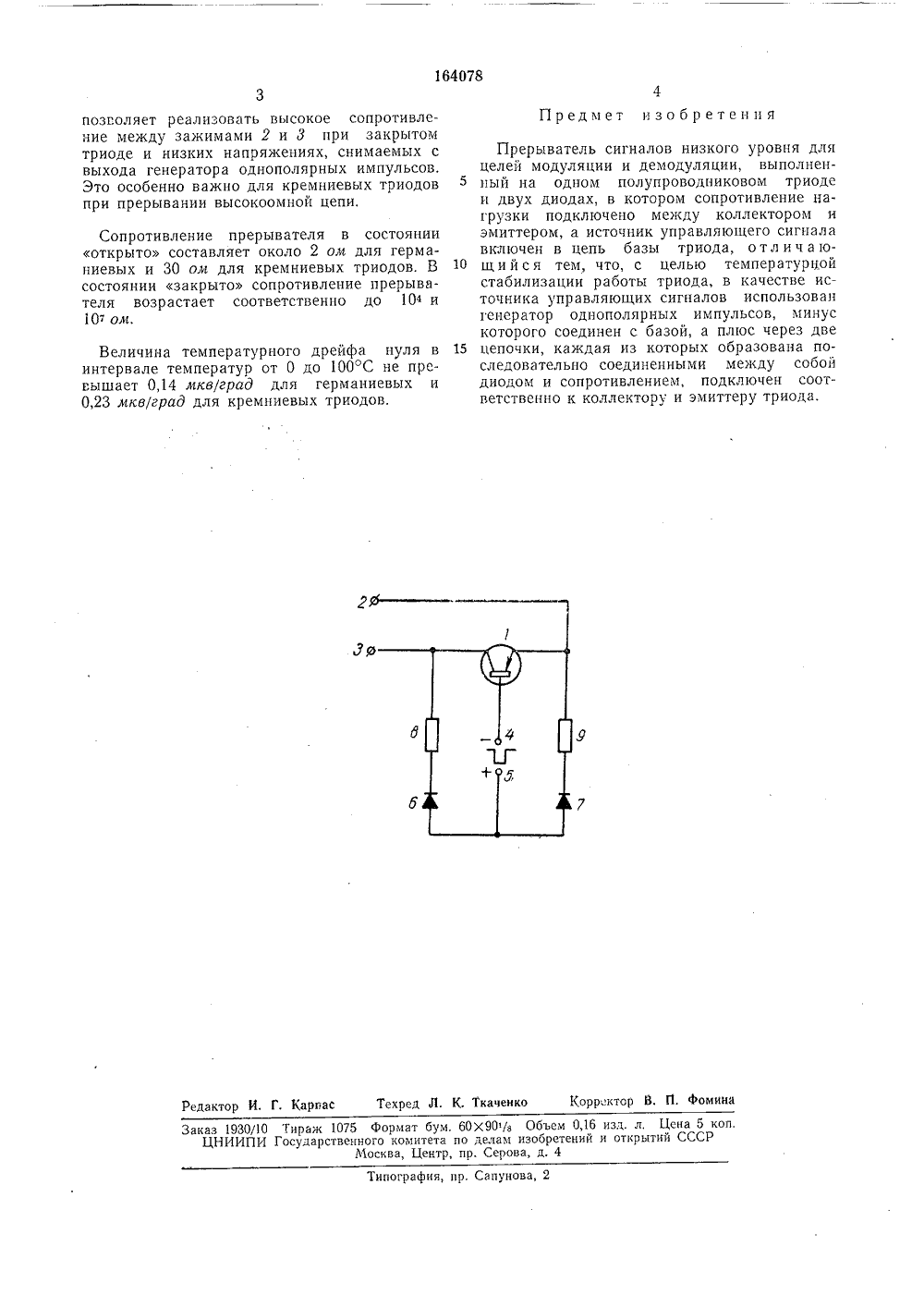

Союз Советских Социалистических Республикл. 21 о., 11,влено 21.11.1963 г. (Л 8209406-9) ПК Н 01 Рос ударственный комитет по делам изобретений и открытий СССРпубликовано ЗОЛ 11.1964. Бюллетень Л"о 14 Дат опубликования описания 7.1 Х.19 изобретеш В. Д. Авербу ПРЕРЫВАТЕЛЬ СИГНАЛОВ НИЗКОГО УРО длисная гругта 8 Известны прерыватели сигналов низкого уровня, используемые для целей модуляции и демодуляции, выполненные на одном полупроводниковом триоде и двух диодах, В таких прерывателях сопротивление нагрузкп подключено между коллектором и эмиттером, а источник управляющего сигнала включен в цепь базы триода, Температурная стабилизация работы триода достигается компенсацией нестабильности его параметров благодаря введению в схему тех или иных его термозависимых элементов,В описываемом прерывателе сигналов низкого уровня повышение стабильности его работы при изменении температуры окружающей среды достигнуто без применения дополнительных схемных элементов, Использован униполярный источник управляющего сигнала, минус которого соединен с базой, а плюс через цепочки, образованные сопротивлениями и диодами, подключен к коллектору и эмиттеру триода. Величина токов, протекающих через коллекторный и эмиттерный переходы, выбрана пропорциональной обратным токам насыщения этих переходов,Схема прерывателя изображена на чертеже.Прерыватель выполнен на полупроводниковом триоде 1, коллектор и эмиттер которого соединены с выходными зажимами 2 и 8,предназначенными для подкгночения сопротивления нагрузки, не показанной ца чертеже. Генератор одпополярных управляющих импульсов подключен к зажимам 4 и 5, Зажим 4, к которому подключен минус источника управляющих сигналов. соединен с базой триода, а к зажиму 5, соединенному с плюсом этого источника, подключены диоды 6 и 7.Диоды последовательно соединены с сопро- О тивлениями 8 и 9, подключенными соответственно к коллектору и эмиттеру триода.Температурная стабильность работы триода обеспечивается выбором токов, протекающих через эмиттерный и коллекторный пере ходы, пропорциональных по величине обратным токам насыщения этих переходов, которые в свою очередь пропорциональны площадям переходов. При подобном выборе токов через переходы (что достпгается соответст- О вующнм подбором величин сопротивлений 8и 9) напряжения база-эмиттер и база-коллектор будут равны при любой установившейся тем пер атур е.Управление триодом однополярными им пульсами тока устраняет серьезный источникдрейфа, связанный с изменением обратных токов насыщения диодов в запертом состоянии, Диоды, включенные в цепи управления, устраняют шунтирование цепи прерывателя О цепью коммутации в непроводящий период и164078 Прерыватель сигналов низкого уровня дляцелей модуляции и демодуляции, выполнен ный на одном полупроводниковом триодеи двух диодах, в котором сопротивление нагрузки подключено между коллектором и эмиттером, а источник управляющего сигнала включен в цепь базы триода, о т л и ч а ю щ и й с я тем, что, с целью температурнойстабилизации работы триода, в качестве источника управляющих сигналов использован генератор однополярных импульсов, минус которого соединен с базой, а плюс через две 15 цепочки, каждая из которых образована последовательно соединенными между собой диодом и сопротивлением, подключен соответственно к коллектору и эмиттеру триода,ехред Л. К. Ткаченко Корректор В. П. фоми Г. Каргас Редак аказ 1930/10 Тираж 1075 Формат бум, 60 Х 90 Ч 8 ЦНИИПИ Государственного комитета по делам Москва, Центр, пр. СероТипография, пр. Сапунова, 2 позволяет реализовать высокое сопротивление между зажимами 2 и 3 при закрытом триоде и низких напряжениях, снимаемых с выхода генератора однополярных импульсов. Это особенно важно для кремниевых триодов при прерывании высокоомной цепи. Сопротивление прерывателя в состоянии открыто составляет около 2 ом для германиевых и 30 ом для кремниевых триодов. В состоянии закрыто сопротивление прерывателя возрастает соответственно до 104 и 107 ОМ. Величина температурного дрейфа нуля в интервале температур от 0 до 100 оС не превышает 0,14 мкв/град для германиевых и 0,23 мкв/град для кремниевых триодов,Предмет изобретения бъем 0,16 изд, л. Цена 5 копбретений и открытий СССР
