Способ автоматического управления процессом жидкостной экстракции

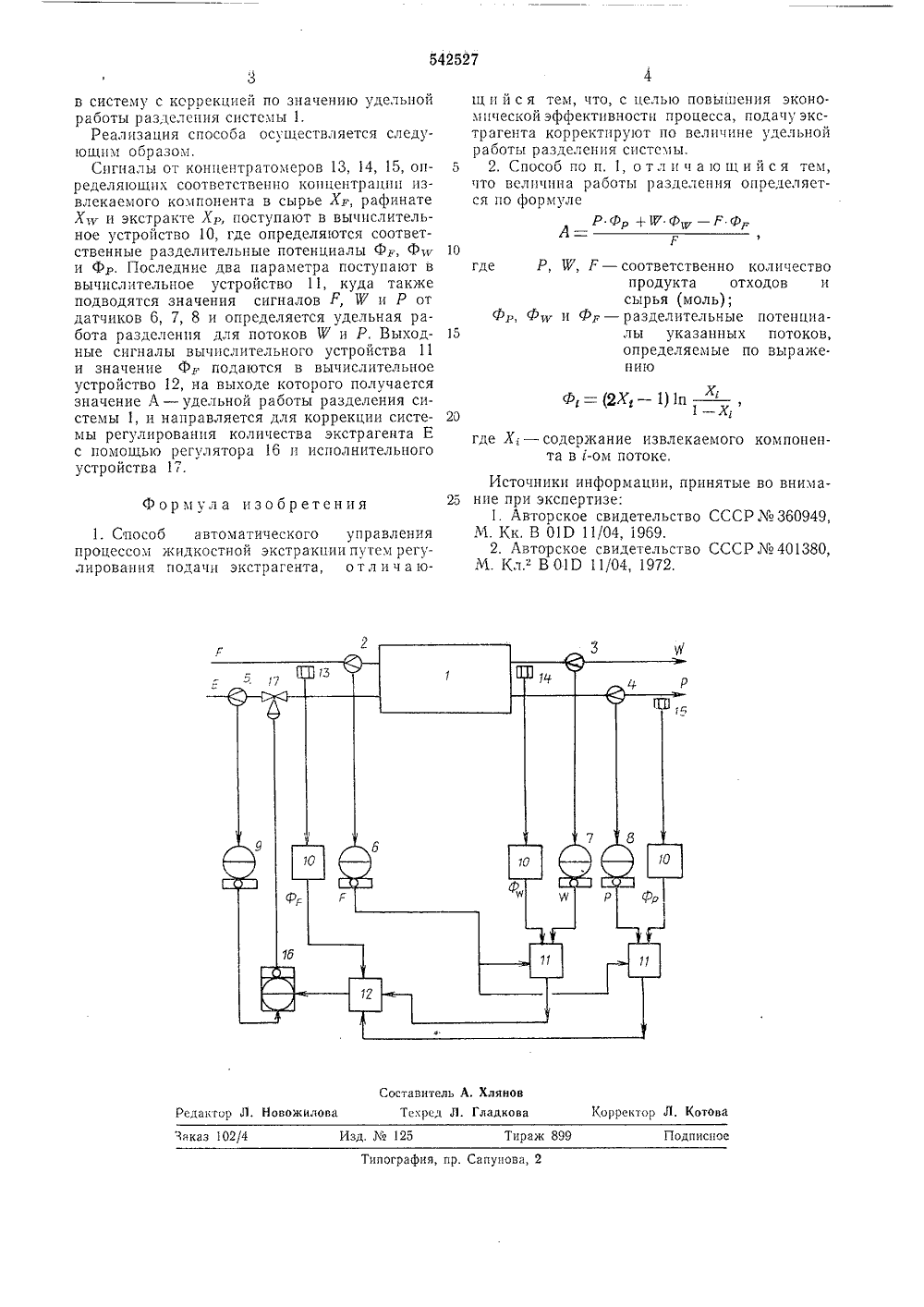

О П И С А НИ Е ИЗОБРЕТЕНИЯСоюз Советских Социалистических 542527 Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУГосударственный комите Совета Министров СССР 53) УДК 66.012-52) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕСС ЖИДКОСТНОЙ ЭКСТРАКЦИИттся к способам автомакруговыми экстрактно ессами и может приме ческого управления про стракции бинарных (или месей в смесительно от Изобретение относ тического управления десорбционными проц няться для автомати цессом жидкостной эк условно бинарных) с стойных экстракторах о количеств одов и сырья Р - соответственн продукта, от моль; г - разделитель лы указаннь ределяемые= (2 Х, - 1)1 п1 - Х,мпонен С целью повьтивности процестируют по величния системы, ко ффек ррек деле муле щения экономпческои эса подачу экстрагента коине удельной работы раторую определяют по фоР Фр+% Фк, - ГФ.РФ Известен способ автоматического регулирования процесса экстракции, в котором расход экстрагента изменяют по уровню раздела фаз в колонне 11.В качестве прототипа принят способ автоматического управления процессом экстракции, по которому расход экстрагента корректируют по величине превышения нормы потерь целевого продукта с побочным и стабилизируют степень насыщения экстрагента по содержангпо целевого продукта в рецикле 2. Недостаток известного способа заключается в том, что он, не позволяя оптимально управлять процессом, не обеспечивает высокой экономической эффективности процесса. 10 где Х; - содержание извлекаемого кота в -том потоке.На чертеже приведена блок-схема реализации способа автоматического управления процессом экстракции,15 Система 1 противоточной жидкостной экстракции имеет два входных и два выходныхпотока: сырье Г, экстрагент Е, отходы (рафинат) У и экстракт (продукт) Р. Количестваих измеряются с помощью устройств 2, 3, 4, 52 п и датчиков 6, 7, 8, 9 соответственно сырья, отходов, продукга и экстрагента. Вычислительные устройства 10 реализуют уравнение (2),Ф; Аустройство 11 - уравнения видаРгде А=Р или Г и устройство 12 - алгебраи.еское уравнение вида числителя уравнения 1.На потоке сырья, экстракта и рафината установлены концентратомеры 13, 14, 15. Регулятор 16 с исполнительным устройством 17 слу 30 жат для стабилизации расхода экстрагента542527 10где 15 Ф = (2 Х, - 1) 1 п1 - Х; Составитель А. Хлянов Текред Л. Гладкова Редактор Л. Новожилова Корректор Л. Котова Заказ 102/4 Изд.125 Тираж 899 Подписное Типография, пр. Сапунова, 2 в систему с коррекцией по значению удельной работы разделения системы 1.Реализация способа осуществляется следующим образом,Сигналы от концентратомеров 13, 14, 15, определяющих соответственно концентрации извлекаемого компонента в сырье Х, рафинате Хи. и экстракте Хр, поступают в вычислительное устройство 10, где определяются соответственные разделительные потенциалы Ф, Фт и Ф, Последние два параметра поступают в вычислительное устройство 11, куда также подводятся значения сигналов Р, йу и Р от датчиков б, 7, 8 и определяется удельная работа разделения для потоков У и Р, Выходные сигналы вычислительного устройства 11 и значение Фг подаются в вычислительное устройство 12, на выходе которого получается значение А - удельной работы разделения системы 1, и направляется для коррекции системы регулирования количества экстрагента Е с помощью регулятора 1 б и исполнительного устройства 17. Формула изобретения 1. Способ автоматического управления процессом жидкостной экстракции путем регулирования подачи экстрагента, о т л и ч а ющ и й с я тем, что, с целью повышения эконо.мической эффективности процесса, подачу экстрагента корректируют по величине удельнойработы разделения системы.5 2. Способ по п. 1, отличающийся тем,что величина работы разделения определяется по формулеА=Р Ф +1 Ф,Р, У, Р - соответственно количествопродукта отходов и сырья (моль);Фр, Фи и Ф - разделительные потенциалы указанных потоков, определяемые по выраже.нию где Х; - содержание извлекаемого компонента в 1-ом потоке,Источники информации, принятые во внима 25 нпе при экспертизе: 1. Авторское свидетельство СССР 360949, М. Кк, В 01 Р 11/04, 1969. 2. Авторское свидетельство СССР 401380, М. Кл, В 01 Р 11/04, 1972.
