Способ нагружения сальникового уплотнения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

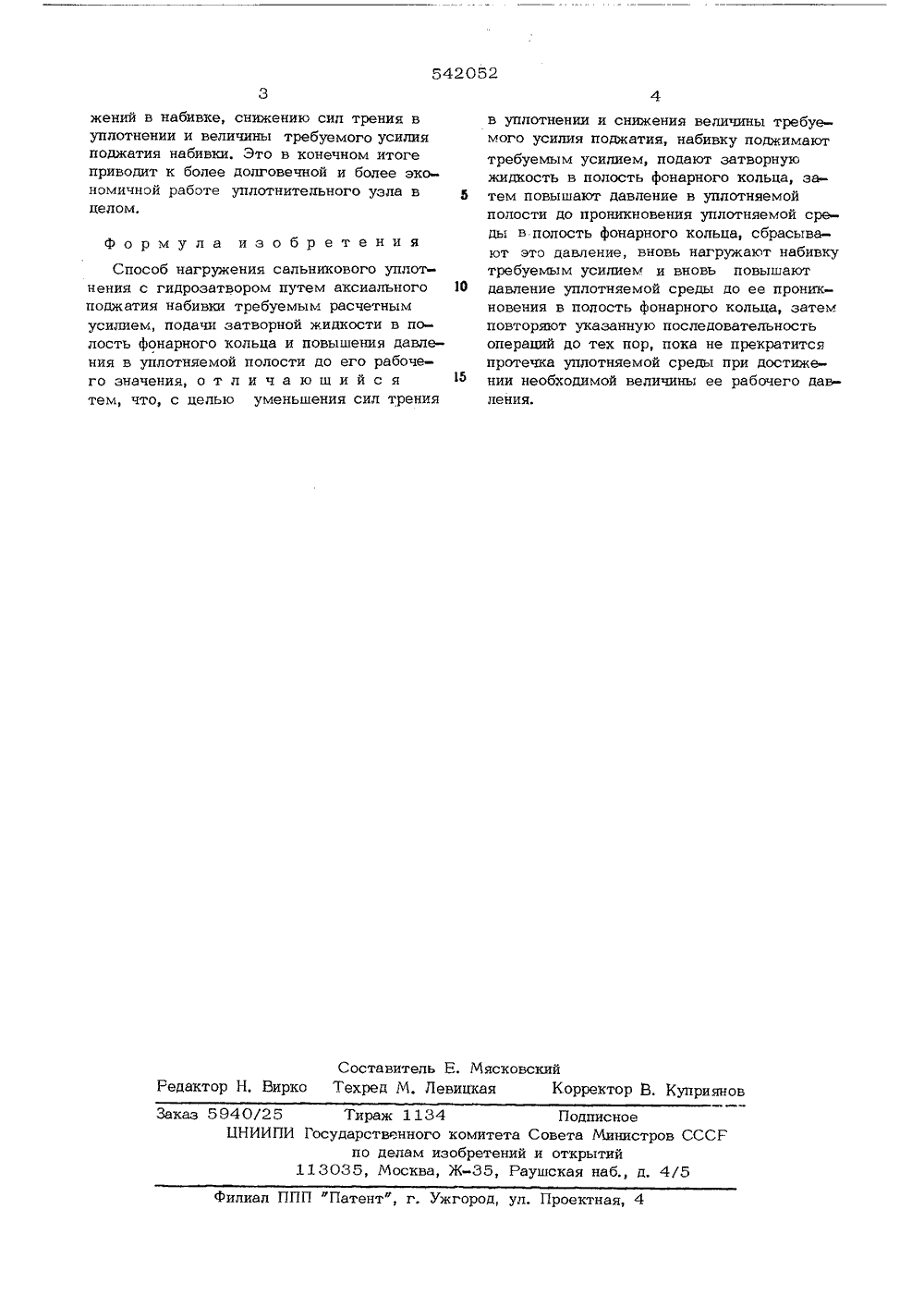

(51) М. Ел,6 присоединением заяв сударственныи комите овета Министров СССР по делам изобретений(53) ван и открыт бликовани ания 2 ти 72) Авторы изобретени П. нуршин и М. Л, Плэткик 1) Заявитель(5 ПОСОБ НАГР УГ 1 ЛОТНЕН Я САЛЬНИКО бретени ной техник уплотнениям дл Известен сп вого уплотнения5 чаюшиися в ак требуемым уси кости в полост я сатьчп ового е плавно и равжку набпькп, что нутреннпх капряотносится к уплотнительчастности к сальниковым я высоких давлений.особ нагружекия сальникос гидрозатвором, заклкиальном поджатии набиьки лием, подаче затворкой жид ь фонарного кольца и последукшем повышении давления в уатлотняемой полости до его рабочего значения. При высоких давлениях уплотняемой среды этот способ требует неоправданно высоких усилий поджатия набивки, что приводит к увеличению сил трения в уплотнении, следствием чегэ является пэвышение энергозатрат и износа.Цельто описываемого изобретения является снижение величины требуемого усилия поджатия набивки и уменьшение сил трения в уплотнении.Эта цель достигается за Счет того, что нагружение сальникового уплотнения осуществляют ступенчато, с промежуточным сбросом давления в уплотняемой полости. Для этого сначала набивку поджимают требуедоь д. усилпед 1 и подают затворную жидкость в полость фокаркого кольца, Затем повыщакт давление в уплотняед ой полости до тех пор, пока не появится протечка уплоткчемой среды в полость фонарного кольца. После этого давление в управляемой полости сбрасывак.т. Прп этом усилие поджати набивки несколько снижается по сравкекпк с первоначальцыд. за счет некоторой усадкц набивки под действием воздействовашего на нее давления уплоткяе.ой среды. Величину усилия поджатия набивки снова доводят до требуемой величикь; и вновь повышают давление уплэтняемэй средь: дэ проникновення ее в полость фонарного кольца. Такую последовательность операций повторяюг несколько раз до тех пор, пока не прекратится протечка уплоткчемой среды при достижении кеооходимой величины рабочего давления в уплотняемой полости.Такой способ кагоуженпуплотнения позволяет боленомерко осушествить подтяприводит к выравнивакито вЗаказ 5940/25 Тираж 1134 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд, 4/5Филиал ППП "Патентф, г, Ужгород, ул. Проектная, 4 жений в набивке, снижению сил трения вуплотнении и величины требуемого усилияподжатия набивки. Это в конечном итогеприводит к более долговечной и более экономичной работе уплотнительного узла вцелом,Формула изобретения Способ нагружения сальникового уплотнения с гидрозатвором путем аксиального поджатия набивки требуемым расчетным усилием, подачи затворной жидкости в полость фонарного кольца и повышения давления в уплотняемой полости до его рабочего значения, о т л и ч а ю ш и й с я тем, что, с целью уменьшения сил трения в уплотнении и снижения величины требуемого усилия поджатия, набивку поджимаюттребуемым усилием, подают затворнуюжидкость в полость фонарного кольца, за тем повышают давление в уплотняемойполости до проникновения уплотняемой среды в полость фонарного кольца, сбрасывают это давление, вновь нагружают набивкутребуемым усилием и вновь повышают 10 давление уплотняемой среды до ее проникновения в полость фонарного кольца, затемповторяют указанную последовательностьопераций до тех пор, пока не прекратитсяпротечка уплотняемой среды при достижении необходимой величины ее рабочего давления,
СмотретьЗаявка
2150238, 01.07.1975
ПРЕДПРИЯТИЕ ПЯ Г-4903
КУРШИН АНАТОЛИЙ ПЕТРОВИЧ, ПЛОТНИКОВ МИХАИЛ АРКАДЬЕВИЧ
МПК / Метки
МПК: F16J 15/18
Метки: нагружения, сальникового, уплотнения
Опубликовано: 05.01.1977
Код ссылки
