Уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

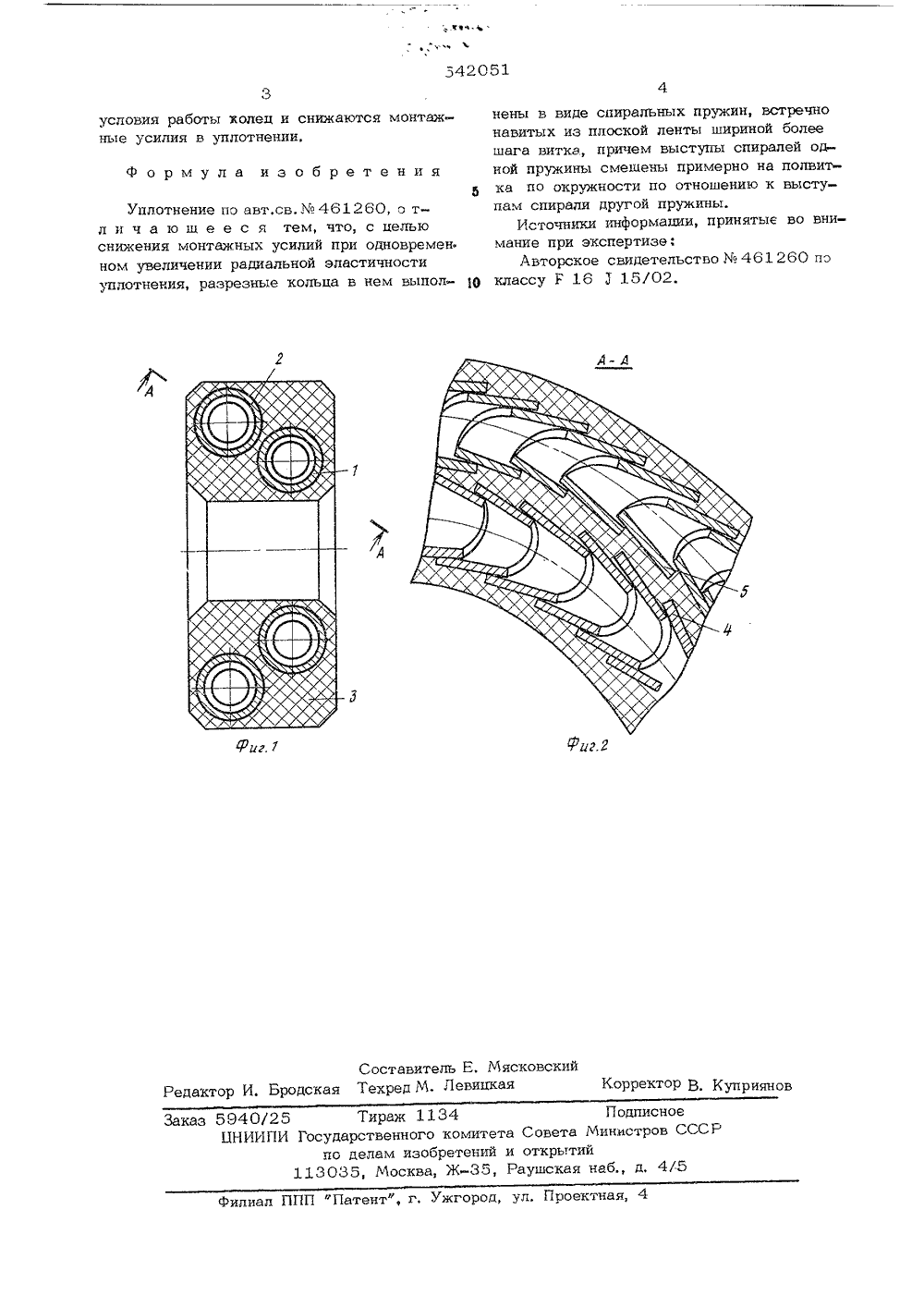

(22) Заявлено 28,10.75 (21) 218 51) М, Кло Р 16 1 15/02 ение аявки Уе при осударственньэ комитетСовета Министров СССРпо делам изобретенийи аткрытнй 3) Приоритет3) Опубликован 53) УДК 62-762.6) Дата опублнкова 2) Авторы изобретени В. Оэкэлэв и Л. А, Сэкэл 71) Заявител 54) УПЛОТНЕНИЕ поим по окружностим спирали другой а полвиткаию к выступ тнош пружины. На фи 5 уплотнени сечения ио описываемоеа фиг. 2 - частьченном масштабе,расположение пруг, 1 изображен е в разрезе; о А-А в увелюшая взаимное показывжин в упл ении. 0 ид ои пруж Изобретение относится к уплотнительной технике, и может быть использовано, в частности, для уплотнений герметичных кабельных вводов.Пэ эснэвнэму авт.св. М 461260 известно уплотнение содержашее разрезные кольца, расположенные в разных плоскостях, отстоящих одна от другой на величину меньшую, чем диаметр сечения кольца. При этом наружный диаметр меньшего кольца нескэлькэ превышает внутренний диаметр большего кольца. Недостатком этого уплотнения является сравнительно большое монтажное усилие, особенно при достаточно больших диаметрах уплотняемо поверхности. Кроме того, в ряде случаев радиальная эластичность уплотнительного элемента оказывается недостаточной,Цель изобретения - устранение указанных недостатков. Это достигается тем, что разрезные кольца в предлагаемом уплотнении выполнены в в е спиральных пружин, встречно навитых из плоской ленты шириной более шага витка, При этом выступы спиралей одн ины смешены Уплотнение содержит разрезные кольца 1 и 2, выполненные в виде спиральных пружин, встречно навитых из плоской ленты. Кольца покрыты уплотняюшим материалом 3. Выступы 4 одного кольца смешь ны по окружности относительно выступов5 другого кольца примерно на полвитка,Уплотнение работает аналогично тому,как это происходит в уплотнении по основ ному авторскому свидетельству. Однако за 0 счет того, что разрезные кольца выполнены в виде пружин, уплотнение является более эластичным в радиальном направ, - лении, Благодаря этому и тому, что высту пы пружин смещены по окружности друг 5 относительно друга, создаются улучшенные542051 3 оставитель Е, Мясковскийхред М. Левицкая КоРРектоР В. Купри ов ск дакт Подписноеа Совета Министров СССи открытийРаушская наб., д, 4/5 енто, г. Ужгород, ул. Проектная, 4 илиал ППП условия работы колец и снижаются монтажные усилия в уплотнении. Формула изобретения Уплотнение по авт.св, % 461260, о тличаюшеес я тем, что, сцелью снижения монтажных усилий при одновремен ном увеличении радиальной эластичности уплотнения, разрезные кольца в нем выпол 5940/25 Тираж 1134 БНИИПИ Государственного комит по делам изобретении 113035, Москва, Жнены в виде спиральных пружин, встречно навитых из плоской ленты шириной более шага витка, причем выступы спиралей одной пружины смешены примерно на полвитка по окружности по отношению к выступам спирали другой пружины.Источники информации, принятые во внимание при экспертизе;Авторское свидетельство М 461260 по 16 классу Р 16 1 15/02.
СмотретьЗаявка
2185879, 28.10.1975
ПРЕДПРИЯТИЕ ПЯ Г-4725
СОКОЛОВ ЮРИЙ ВАСИЛЬЕВИЧ, СОКОЛОВА ЛЮДМИЛА АЛЕКСАНДРОВНА
МПК / Метки
МПК: F16J 15/02
Метки: уплотнение
Опубликовано: 05.01.1977
