Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

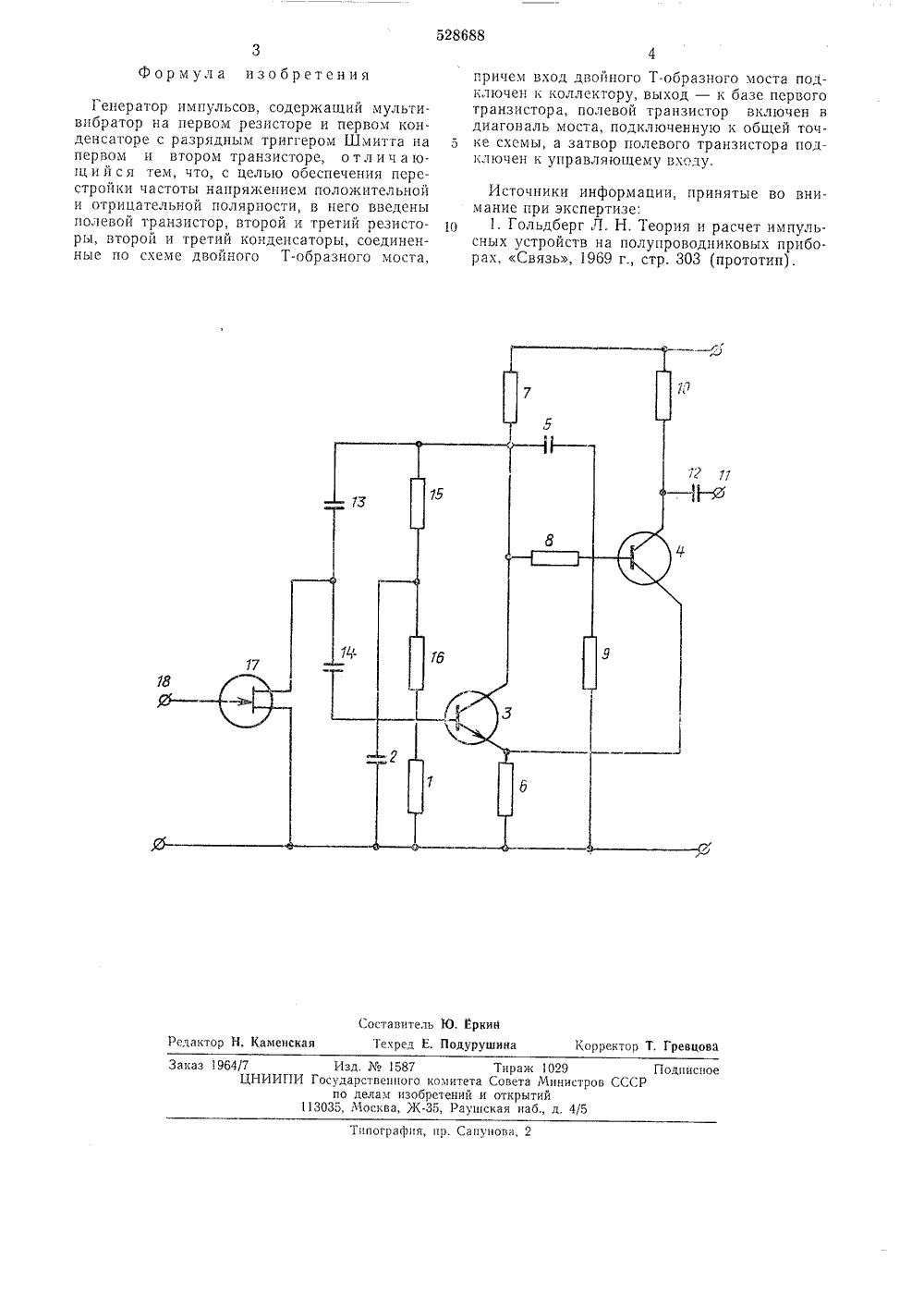

и 11 528688 Союз Советских Социалистических Республик. Кл.з Н ОЗКЗ/28 1 осударственный камите Совета Министров СССР(53) УДК 621.374(088 по делам изобретений открытий Дата опубликования описани 08.09.(71) Заявитель иброакустическая лаборатория Всесоюзного ордена Трудовогоасного Знамени теплотехнического научно-исследовательскогоинститута им. Ф. Э. Дзержинского(54) ГЕНЕРАТОР ИМПУЛЬСОВ 2Шмитта, выполненном на , конденсаторе 5 и резисто подключен к коллектору з конденсатор 12,рядным триггером транзисторах 3, 4 рах 6 - 10. Выход транзистора 4 чер Изменением на твор - исток полев ется сопротивлени приводит к перест двойного Т-образн к изменению част генератора. пряжения на участке заого транзистора 17 изменяе участка сток в ист, что ройке резонансной частоты ого моста, а следовательно, оты следования импульсов 2 о льтивио с разИзобретение относится к радиотехнике и может быть использовано в устройствах автоматики и измерительной техники.Известен генератор импульсов, содержащий мультивибратор на первом резисторе и первом конденсаторе с разрядным триггером 1 митта на первом и втором транзисторе 1.Этот генератор не имеет перестройки частоты напряжением положительной и отрицательной полярности.Цель изобретения в обеспечен перестройки частоты напряжением положительной и отрицательной полярности. Для этого в предлагаемый генератор импульсов введены полевой транзистор, второй и третий резисторы, второй и третий конденсаторы, соединенные по схеме двойного Т-образного моста, причем вход двойного Т-образного моста подключен к коллектору, выход - к базе первого транзистора. Полевой транзистор включен в диагональ моста, подключенную к общей точке схемы, а затвор полевого транзистора подключен к управляющему входу.На чертеже приведена принципиальная электрическая схема предлагаемого генератора.Генератор импульсов содержит му ратор на резисторе 1, конденсаторе Конденсаторы 2, 13, 14 и резисторы 15, 16включены по схеме двойного Т-образного моста. Полевой транзистор 17 включен в диагональ моста, подключенную к общей точке схе мы. Затвор полевого транзистора 17 подключен к управляющему входу 18.Генератор импульсов работает следующимобразом,При включении источника питания и подаче 15 на вход 18 положительного или отрицательного напряжения триггер Шмитта начинает работать в автоколебательном режиме за счет глубокой положительной обратной связи между коллектором транзистора 3 и его базой че рез двойной Т-образный мост. Частота колебаний генератора равна резонансной частоте двойного Т-образного моста.528688 Формула изобретения Составитель 10. Еркин Техред Е. Подурушина Корректор Т. Гревцова Редактор П. Каменская Заказ 1964/7 Изд.1587 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Генератор импульсов, содержащий мульти- вибратор на первом резисторе и первом конденсаторе с разрядным триггером Шмитта на первом и втором транзисторе, отличающ и й с я тем, что, с целью обеспечения перестройки частоты напряжением положительной и отрицательной полярности, в него введены полевой транзистор, второй и третий резисторы, второй и третий конденсаторы, соединенные по схеме двойного Т-образного моста,причем вход двонного Т-образного моста подключен к коллектору, выход - к базе первого транзистора, полевой транзистор включен в диагональ моста, подключенную к общей точ ке схемы, а затвор полевого транзистора подключен к управляющему входу,Источники информации, принятые во внимание при экспертизе:10 1. Гольдберг Л. Н. Теория и расчет импульсных устройств на полупроводниковых прибо.рах, Связь, 1969 г., стр, 303 (прототип).
СмотретьЗаявка
2081627, 08.12.1974
ВИБРОАКУСТИЧЕСКАЯ ЛАБОРАТОРИЯ ВСЕСОЮЗНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ТЕПЛОТЕХНИЧЕСКОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ИМ. Ф. Э. ДЗЕРЖИНСКОГО
МАКСИМЧУК ЕВГЕНИЙ ПЕТРОВИЧ, ПОСПЕЛКО АЛЬФРЕД АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H03K 3/284
Опубликовано: 15.09.1976
Код ссылки
