Индикатор уровня записи

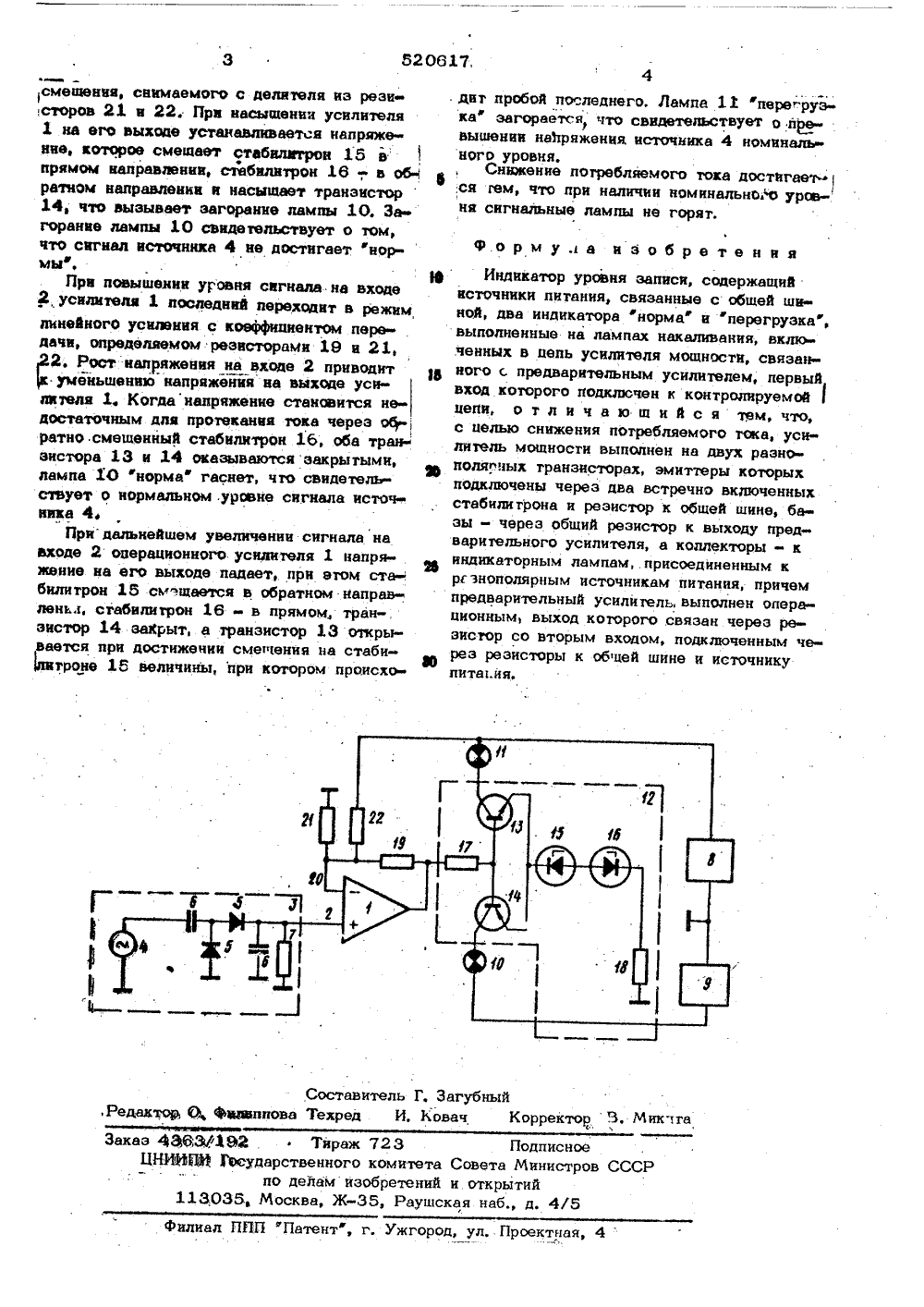

ОП ИСАНИЕИЗОБэвЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Своз Советсннх Соцнаянстнческнх Реснубинн) Приоритет еауаарстаанны 9 ааматетСоаата Манастроа СССРаа двлан аэаоретвиыа втарыте 43) Опубликовано 05,07,76,Бюллетень 25 5) Дата опубликования описанияО 6.08.76 ДК 681.84,0 .8 (088.8)(71) Заявите ИНДИКАТОР УРОВНЯ ЗАПИСИ со вторым входом, подключенным через резисторы к обшей шине и источнику питания,На чертеже изображен вариант предлагаемого индикатора.Индикатор сод ржит предварительный опе,рационный усилитель 1, первый вход 2 кото рого подключен к контролируемой цепи 3, вкоторую входят источник 4 записываемого сигнала и выпрямитель, выцолцеццый ца диодах 5, конденсаторах 6 и резисторе 7, раз,цополярцые источники 8 и 9, индикаторные лампы 10 и 11 "нормы и перегрузки" соответственно, усилитель 12 мощности, выполненный на разнополярцых транзисторах 13 и 14, стабилитроцах 15 и 16 и резисторах 17 и 18, Предварительный усилитель 1 охвачен отрицательной обратной связью через резистор 19, присоединенный к выходу и второму входу 20 усилителя. Вхор 20 усилителя 1 соединен через резисторы 21 и 22 с общей шиной ц источником 8 пиляеинди тания,При отсуили недостусилитель(61) Дополнительное к ав Изобретение относится к технике маг:нитной записи, а именно к устройствами дляконтроля уровня записываемых сигналов,Известен индикатор уровня записи, содержащий источники. питания, связанные с обшей 5шиной, два индикатора "норма и перегрузка", выполненные ца лампах накаливания,включенных в цепь усилителя мощности, связанного с предварительным усилителем, первый вход которого подключен к коцтролируе мой цепи, Однако в нем для питания лампнакаливация расходуется значительная мошность.Цель изобретения - снижение погребмого тока. Для этого в предлагаемом каторв усилитель мощности выполнен ца двух разнополярных транзисторах, эмиттеры которых подключены через два встречно включенных стабилитрона и резистор к общей шине,базы - через общий резистор к выходу предварительного усилителя, а коллекторы - к индикаторным лампам, присоединенным к разнополярным источникам питания, причем пред варительный усилитель выполнен операционным, выход которого связан через резистор 26 тствии записываемой информации очном ее уровне операпиоц ый цасыц 1 ен по входу 20 за счет,смещения, снимаемого с делителя из рези,сторов 21 н 22. При насыщения усилителя 1 на его выходе устанавливаеъ:я напряжение, которое смещает стабилатрон 15 в прямом направлении, стабилнтрон 16 -, в об ратном направлении и насыщает транзистор 14, что вызывает загорание лампы 10, За горание лампы 10 свидетельствует о том, что сигнал источника 4 не достигает фнормыф.При повышении уровня сигнала.на входе 2 усилителя 1 последний переходит в режим линейного усиления с коерфициентом перв- дачи, определяемом резисторами 19 и 21,2. Рост напряжения на входе 2 приводит уменьшению напряжеййя иа выходе усилителя 1. Когда напряжение становится недостаточным для протекания тока через оф- ратно смещенный стабилнтрон 16 оба тренэнстора 13 и 14 оказываются закрытыми, лампа 10 "норма гаснет, что свндетельсзэует о нормальном уровне сигнала источника 4При дальнейшем увеличении сигнала на входе 2 операционного усилителя 1 напряжение на его выходе падает, прн етом ста- билнтрон 16 см .щается в обратном направленкл, стабилитрон 16 - в прямом, транзистор 14 закрыт, а транзистор 13 ожрывается при достижении смечения на стабилнтроне 18 величины, при котором происхо 0617,4. дит пробой последнего. Лампе 11 пере"рузкаф эагораетса что свидетельствует о превышении напряжения источника 4 номинального уровня.Сннжение потребляемого тока достигает,ся гем, что при наличии номинально,о урсвня сигнальные лампы не горят. Ф орму.а изобретенияИндикатор уровня записи, содержащийисточники питания, связанные с общей шиной, два индикатора норма" и перегрузка", выполненные на лампах накаливания, включенных в цепь усилителя мощности, связанного с. предварительным усилителем, первый вход которого подключен к контролируемойцепи, о т л и ч а ю щ и й с я тем, что, с целью снижения потребляемого тока, усилитель мощности выполнен на двух раэно-поляныл транзнс горах, амнттеры которыхподключены через два встречно включенных стабнлигрона и резистор к общей шине, базы - через общий резистор к выходу предварительного усилителя, а коллекторык индикаторным лампам, . присоединенным к рсзнополярным источникам питания, причем предварительный усилитель, выполнен операционным, выход которого .связан через резистор со вторым входом, подключенным через резисторы к обцей шине и источнику пита 1.ия.Заказ 4363392Тираж 723ЦКИИПИ 39 сударственного комитета Сопо делам изобретений н113035, Москва, Ж, Раушская Подписноеета Министроткрытийнеб., д, 4/5 филиал ППП "Патент, г. Ужгород, ул. Проектна Составитель Г. 3 агубный
