Способ изготовления пустотелых лопастей пропеллера из металлических листов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 50373
Автор: Вишневский
Текст

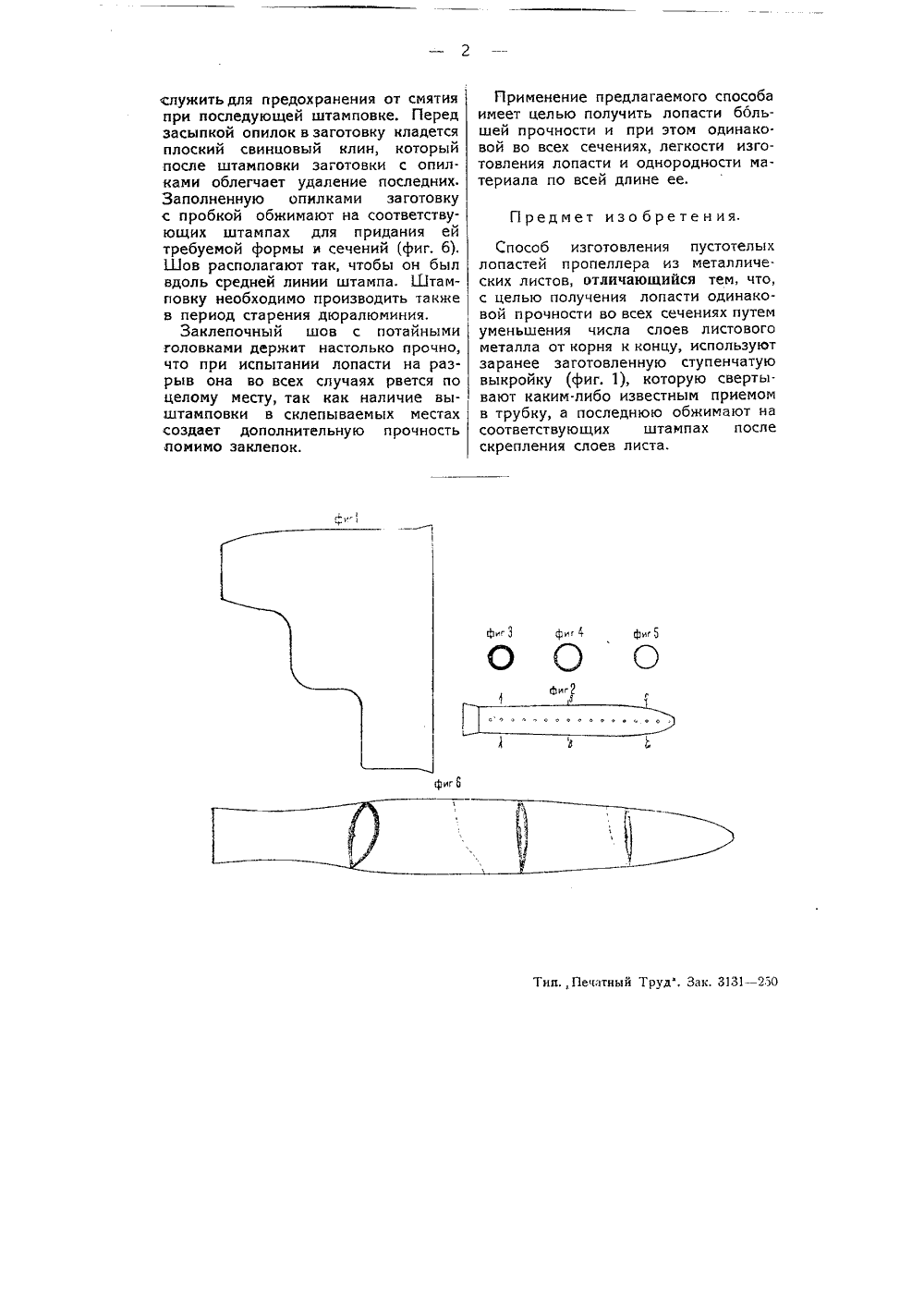

Класс 62 с. 11, 3 Ь 50373 ОПИСА ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЕЫДАННОМУ НАРОДНЫМ КОМИССЛРИАТОЯ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИЗарегистрировано е Государсияснно,н бюро послед 1 юи 1 еи регистрации изобретений при /осилоне СССР М, Н. Вишневский. товления пустотелых лопастей из металлических листов. Заявлено 1 февраля 1933 года за М 162030. Опубликовано 31 января 1937 года.ропеллера соб из При предлагаемом способе изготовления пустотелых лопастей пропел. лера из металлических листов используют заранее изготовленную ступенчатую выкройку, свертывают послед-нюю каким-либо известным приемом, в трубку, скрепляют слои листа, по-сле чего обжимают на соответствую-щих штампах для придания лопаститребуемой формы.Этим достигается возможность по-лучения лопасти ровной прочностиво всех сечениях путем уменьшения числа слоев листового металла от корня к концу.На чертеже фиг, 1 изображает вид ступенчатой выкройки при применениипредлагаемого способа изготовления; г устотелых лопастей пропеллера из , металлических листов; фиг. 2 в всбоку свернутой и скрепленной заготовки; фиг. 3 в поперечн сечение по АА фиг. 2; фиг. 4 - то-же по ВВ фиг. 2; фиг. 5 - то же по СС фиг. 2; фиг. б - вид лопасти после обжимки с указанием поперечных сечений ее.Из листового металла, например, дюралюминия или супердюралюминия, заготовляется ступенчатая выкройка (фиг. 1), которая затем подвергается алке при температуре 480 - 520лаждением в холодной воде. Так как после закалки в холодной воде в течение первых 2 - 3 часов дюралюминий достаточно мягок и может допускать механическую обработку - штамповку, волочение и т. п., то его в этот период подвергают прокатке на валках для получения на листе (выкройке) продольного овального профиля. Прокатанная выкройка с овальным профилем свертывается каким-либо известным приемом в пустотелую заго. товку-трубку, как это изображено на фиг. 2. Трубка имеет у ступицы три слоя листового металла (фиг. 3), а у конца один слой 1 фиг, 5). Наслоение болванки, выходящее наружу по всей длине ее, запиливается на ус для лучшего обтекания воздухом. В период старения указанную заготовку склепывают вдоль длины дюралевыми заклепками в потай, так чтобы гладкая сторона заклепок приходилась наружу.После клепки пустотелую заготовку заполняют изнутри определенным весовым количеством древесных опилок, путем последовательного легкого трамбования, и закрывают металлической пробкой. Назначение заполненияфиг 3 фиг 1 фиг 5 фиг г служить для предохранения от смятия при последующей штамповке. Перед засыпкой опилок в заготовку кладется плоский свинцовый клин, который после штамповки заготовки с опилками облегчает удаление последних. Заполненную опилками заготовку с пробкой обжимают на соответствующих штампах для придания ей требуемой формы и сечений (фиг. б). Шов располагают так, чтобы он был вдоль средней линии штампа. Штамповку необходимо производить также в период старения дюралюминия,Заклепочный шов с потайными головками держат настолько прочно, что при испытании лопасти на разрыв она во всех случаях рвется по целому месту, так как наличие выштамповки в склепываемых местах создает дополнительную прочность помимо заклепок. Применение предлагаемого способа имеет целью получить лопасти ббльшей прочности и при этом одинако. вой во всех сечениях, легкости изготовления лопасти и однородности материала по всей длине ее. Предмет изобретения,Способ изготовления пустотелых лопастей пропеллера из металлических листов, отличающийся тем, что, с целью получения лопасти одинаковой прочности во всех сечениях путем уменьшения числа слоев листового металла от корня к концу, использует заранее заготовленную ступенчатую выкройку (фиг. 1), которую свертывают каким. либо известным приемом в трубку, а последнюю обжимают на соответствующих штампах после скрепления слоев листа. Тип., Печатный Труд", Зак. 3131 - 230
СмотретьЗаявка
162030, 01.02.1935
Вишневский М. Н
МПК / Метки
МПК: B64C 11/24
Метки: листов, лопастей, металлических, пропеллера, пустотелых
Опубликовано: 01.01.1937
Код ссылки
<a href="https://patents.su/2-50373-sposob-izgotovleniya-pustotelykh-lopastejj-propellera-iz-metallicheskikh-listov.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления пустотелых лопастей пропеллера из металлических листов</a>
