Устройство синхронизации псевдошумовых сигналов

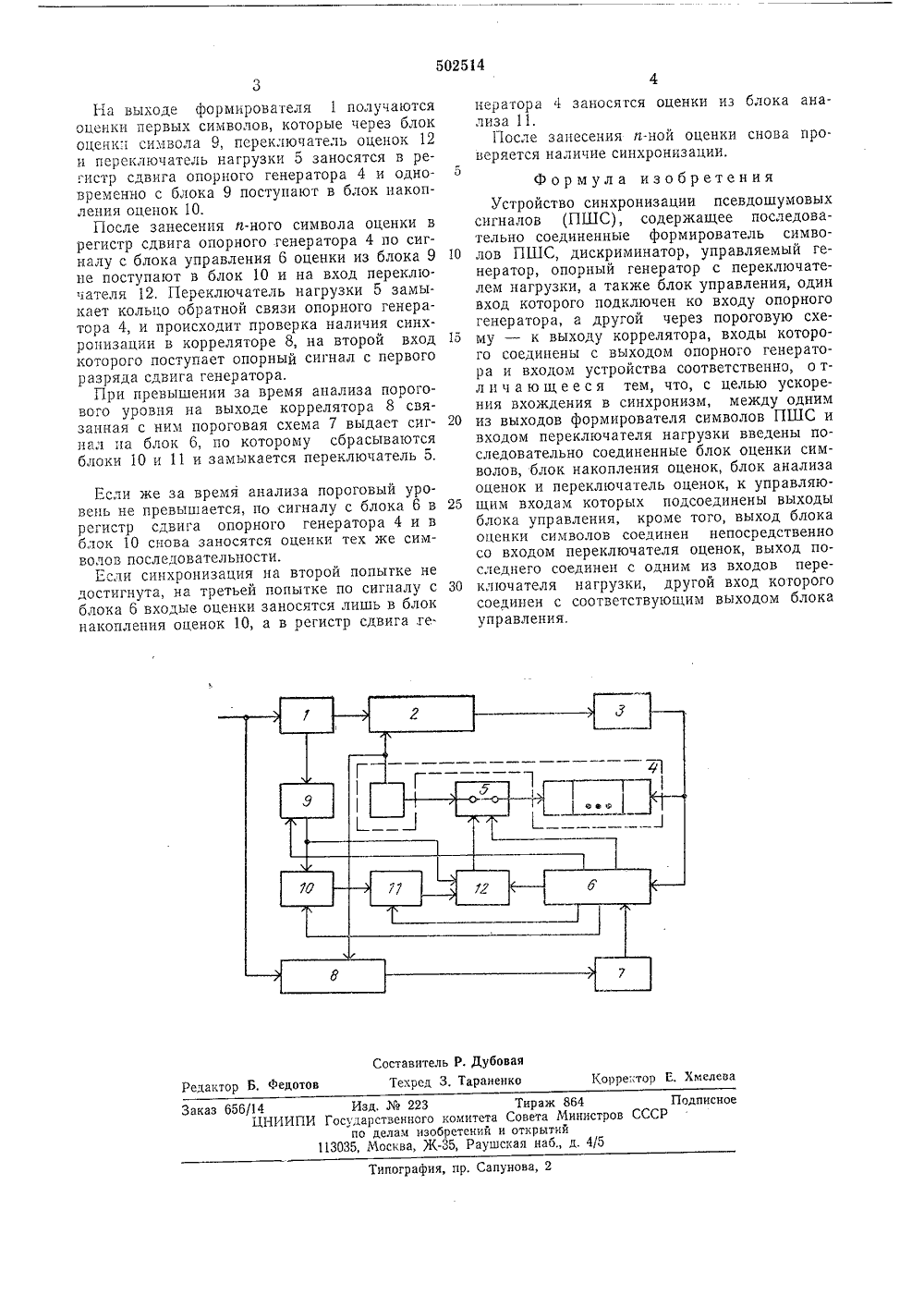

в(ц, . СИАФ1 ибдрртека МГ О П И С А Н И Е 011 5 О 2514ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(088 8) по делам изобретений и открытий(72) Авторы изобретения Л. Л. Клюев, В. П. Галкин и В. В. Каверович Минский радиотехнический институт(54) УСТРОЙСТВО СИНХРОНИЗАЦИИ ПСЕВДОШУМОВЫХСИГНАЛОВ Изобретение относится к радиотехнике, Известно устройство синхронизации псевдо- шумовых сигналов (ПШС), содержащее последовательно соединенные формирователь символов ПШС, дискриминатор, управляемый генератор, опорный генератор с переключателем нагрузки, а также блок управления, один вход которого подключен ко входу опорного генератора, а другой через пороговую схему - к выходу коррелятора, входы которого соединены с выходом опорного генератора и входом устройства соответственно.Цель изобретения - ускорение вхождения в синхронизм.В предлагаемое устройство между одним из выходов формирователя символов ПШС и входом переключателя нагрузки введены последовательно соединенные блок оценки символов, блок накопления оценок, блок анализа оценок и переключатель оценок, к управляющим входам которых подсоединены выходы блока управления. Кроме того, выход блока оценки символов соединен непосредственно со входом переключателя оценок, выход последнего соединен с одним из входов переключателя нагрузки, другой вход которого соединен с соответствующим выходом блока управления.На чертеже приведена функциональная схема устройства. Устройство содержит последовательно соединенные формирователь символов ПШС 1,дискриминатор 2, управляемый генератор 3,опорный генератор 4, переключатель нагруз 5 ки 5 и блок управления 6. Один вход блока управления подключен ко входу опорного генератора 4, а другой через пороговую схему 7 к выходу коррелятора 8. Входы коррелятора соединены соответственно с выходом10 опорного генератора 4 и входом устройства,Между одним из выходов формирователясимволов ПШС 1 и входом переключателя нагрузки 5 введены последовательно соединенные блок оценки символов 9, блок накопления15 оценок 10, блок анализа оценок 11 и переключатель оценок 12, к управляющим входамкоторых подсоединены выходы блока управления 6.Выход блока оценки символов 9 соединен20 непосредственно со входом переключателяоценок 12. Выход переключателя 12 соединенс одним из входов переключателя нагрузки 5,другой вход которого связан с соответствующим выходом блока управления б.25 Устройство работает следующим образом.На один из входов коррелятора 8 и формирователя 1 поступает псевдослучайная видеопоследовательность, которую надо синхронизировать с опорным сигналом, вырабатывае 30 мом генератором 4,502514 Составитель Р. Дубовая Техред 3. Тараиенко Корректор Е. Хмелева Редактор Б. Федотов Заказ ббб/14 Изд. Мо 223 Тираж 884 Подписное ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 На выходе формирователя 1 получаются оценки первых символов, которые через блок оценки символа 9, переключатель оценок 12 и переключатель нагрузки 5 заносятся в регистр сдвига опорного генератора 4 и одновременно с блока 9 поступают в блок накопления оценок 10.После занесения п-ного символа оценки в регистр сдвига опорного генератора 4 по сигналу с блока управления 6 оценки из блока 9 не поступают в блок 10 и на вход переключателя 12, Переключатель нагрузки 5 замы. кает кольцо обратной связи опорного генератора 4, и происходит проверка наличия синхронизации в корреляторе 8, на второй вход которого поступает опорный сигнал с первого разряда сдвига генератора.При превышении за время анализа порогового уровня на выходе коррелятора 8 связанная с ним пороговая схема 7 выдает сигнал па блок 6, по которому сбрасываются блоки 10 и 11 и замыкается переключатель 5,Если же за время анализа пороговый уровень не превышается, по сигналу с блока 6 в регистр сдвига опорного генератора 4 и в блок 10 снова заносятся оценки тех же символов последовательности.Если синхронизация на второй попытке не достигнута, на третьей попытке по сигналу с блока 6 входые оценки заносятся лишь в блок накопления оценок 10, а в регистр сдвига .генератора 4 заносятся оценки из блока анализа 11.После занесения а-ной оценки снова проверяется наличие синхронизации.Формула изобретенияУстройство синхронизации псевдошумовыхсигналов (ПШС), содержащее последовательно соединенные формирователь симво лов ПШС, дискриминатор, управляемый генератор, опорный генератор с переключателем нагрузки, а также блок управления, один вход которого подключен ко входу опорного генератора, а другой через пороговую схе му - к выходу коррелятора, входы которого соединены с выходом опорного генератора и входом устройства соответственно, о тл и ч а ю щ е е с я тем, что, с целью ускорения вхождения в синхронизм, между одним 20 из выходов формирователя символов ПШС ивходом переключателя нагрузки введены последовательно соединенные блок оценки символов, блок накопления оценок, блок анализа оценок и переключатель оценок, к управляю щим входам которых подсоединены выходыблока управления, кроме того, выход блока оценки символов соединен непосредственно со входом переключателя оценок, выход последнего соединен с одним из входов пере ключателя нагрузки, другой вход которогосоединен с соответствующим выходом блокауправления,
