Дозатор сыпучих материалов

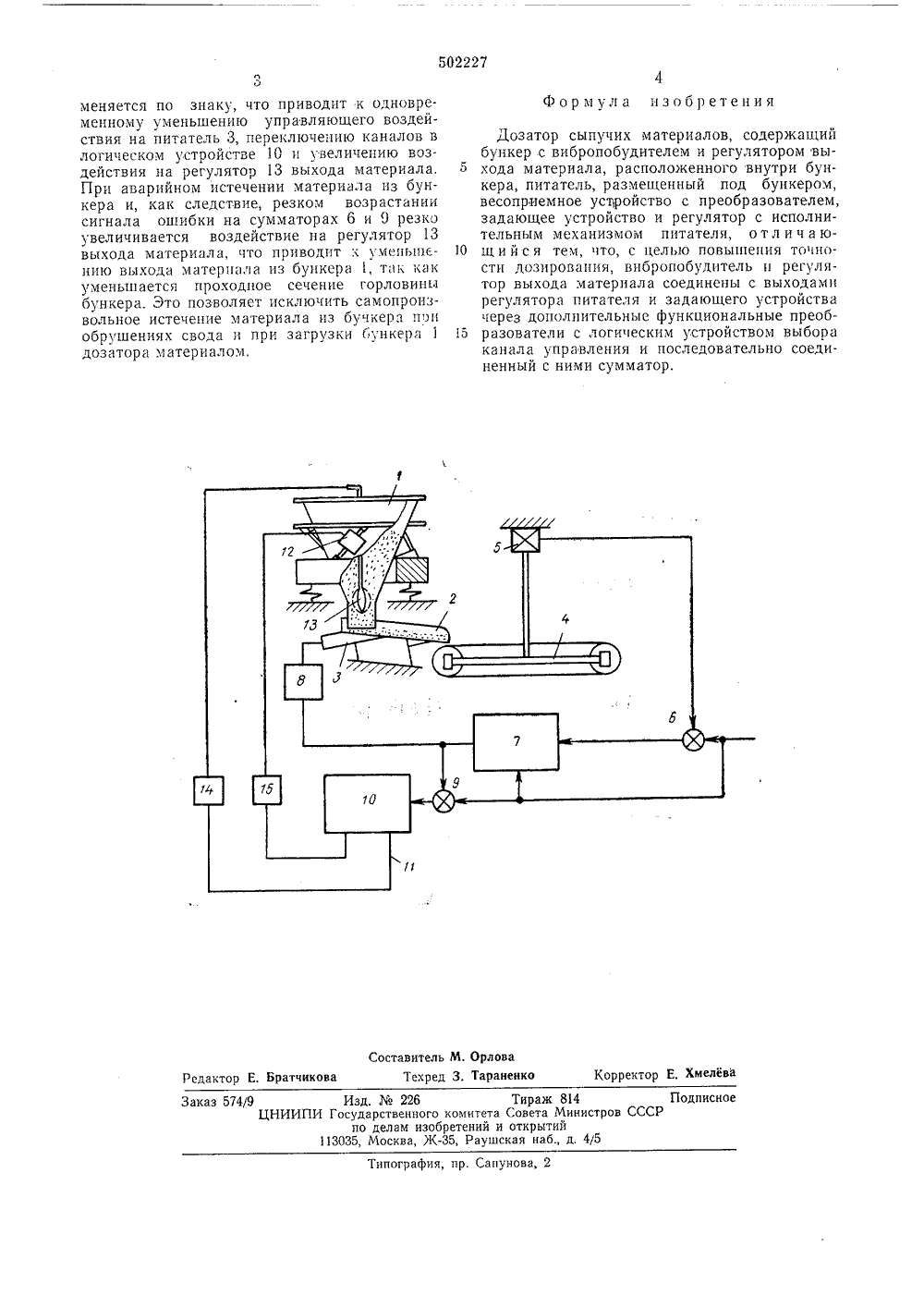

ОПИСАН И Е ИЗОБРЕТЕН ИЯ п 11 502227 Союз Соеетскик Социалистических Республик(61) Дополнительное к (22) Заявлено 08,01.74с присоединением (23) Приоритет Опубликовано 05.02,76 Дата опубликования о вт. 1) Ы. Клз 6 016 11/О 5113/1 аяв осударственныи комнте света Министров СССР тень М 5юл ло делам изобретен н открытий я 09.04.7(54) ДОЗАТОР Сып ИХ МАТЕРИАЛ Изобретение относится к области весодозировочной техники и может быть использовано преимущественно в весовых дозаторах непрерывного действия для сыпучих материалов.Известны весовые дозаторы непрерывного действия, содержащие бункер с вибропобудителем и регулятором выхода материала, питатель, весоприемное устройство, регулятор и исполнительный механизм.Однако в таких дозаторах отсутствует связь вибропобуднтеля и регулятора выхода материала с каналом управления исполнительным механизмом дозатора, что приводит к снижению точности дозирования. С цель;о устранения указанного недостатка в предлагаемом дозаторе выходы регулятора и задающего устройства соединены с сумматором, связанным с логическим устройством выбора управления, соединенными через функциональные преобразователи с вибропобудителем и регулятором выхода материала.Изобретение поясняется чертежом.Дозатор состоит из бункера 1, расположенного над лотком 2 вибрационного питателя 3, подающего материал на весоприемное устройство 4 с преобразователем усилия 5. Выход преобразователя усилия 5 соединен с сумматором 6 регулятором 7 и с исполнительным ме хаиизмом 8. 15 20 25 30 трукторскии институт испытательнсредств измерения масс Контур управления бункером 1 содержит сумматор 9, связанный с логическим устройством 10 выбора каналов 11 управления вибропобудителем 12 и регулятором 13 выхода материала из бункера 1, например, клапан. Функциональные преобразователи 14 и 15 реализуют требуемую статическую характеристику работы,вибропобудителя 12 и регулятора 13 выхода материала.Дозатор работает следующим образом.При малых уровнях рассогласования на выходе сумматора 6, величина рассогласования на сумматоре также мала, и управляющее воздействие на бункер 1 незначительно (например, при применении функциональных преобразователей 14 и 15 с квадратичной зависимостью).С уменьшением нагрузки на весоприемном устройстве 4 сигнал ошибки на сумматоре 6 увеличивается, что приводит к увеличению управляющего сигнала на выходе регулятора 7 и соответственно к увеличению сигнала ошибки на выходе сумматора 9. Пропорционально сигналам ошибки сумматоров 6 и 9 увеличивается управляющее воздействие одновременно на вибропобудитель 12 бункера 1 и на питатель 3, приводящее к увеличению подачи материала на весоприемное устройство 4.При увеличении нагрузки на весоприемное устройство 4 сигнал ошибки сумматоров 6 и 9502227 оставитель М, Орлова Техред 3, Тараненк Корректор Е, Хмелева дактор Е. Братчикова Изд.226 ИИПИ Государственног по делам из 113035, Москва, Каж 814та Министров ССытийнаб., д. 4/5 аказ 574/9 одписно Тир комитета Сове етений и откр 5, Раушскаяипография, пр. Сапунова, 2 меняется по знаку, что приводит к одновременному уменьшению управляющего воздействия на питатель 3, переключению каналов в логическом устройстве 1 С и увеличению воздействия на регулятор 13 выхода материала. При аварийном истечении материала из бункера и, как следствие, резком возрастании сигнала ошибки на сумматорах 6 и 9 резко увеличивается воздействие на регулятор 13 выхода материала, что приводит х уменьшению выхода материала из бункера 1, так как уменьшается проходное сечение горловины бункера. Это позволяет исключить самопроизвольное истечение материала из бучкера прн обрушениях свода и при загрузки бункера 1 дозатора материалом,Формула изобретения Дозатор сыпучих материалов, содержащийбункер с вибропобудителем и регулятором вы хода материала, расположенного внутри бункера, питатель, размещенный под бункером, весоприемное усцройство с преобразователем, задающее устройство и регулятор с исполнительным механизмом питателя, о т л и ч а ю щ и й с я тем, что, с целью повышения точности дозирования, вибропобудитель и регулятор выхода материала соединены с выходами регулятора питателя и задающего устройства через дополнительные функциональные преоб разователи с логическим устройством выбораканала управления и последовательно соединенный с ними сумматор.
