Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 483779
Автор: Васильев
Текст

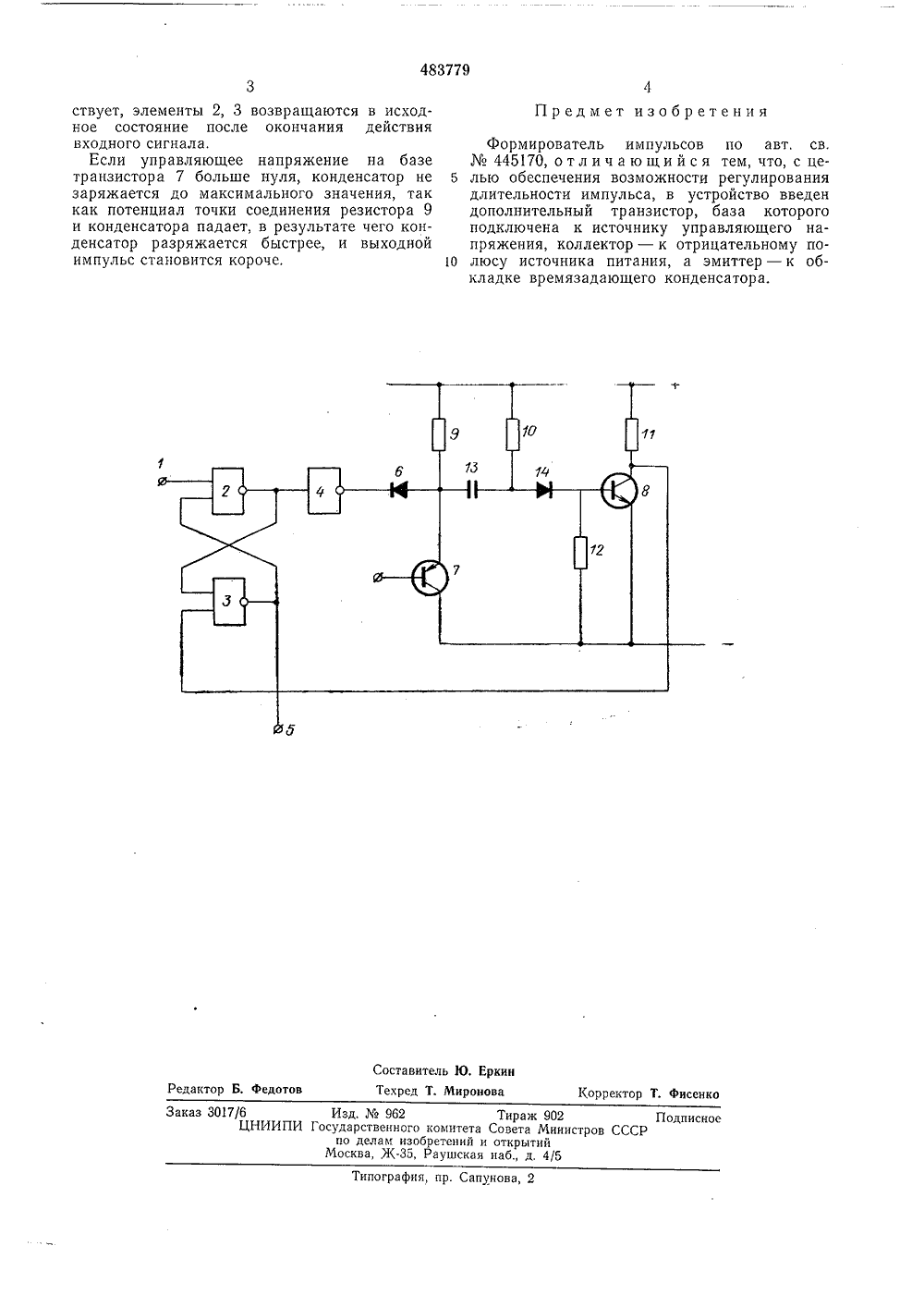

СОюз Совеоких СРАиолнстнческих 1:1 ооубо и. Кл. Н 031 с 5/01 Государственный комитет Совета Министров СССР по делам изобретенийи открытий 53) УДК 621,374.5(71) Заявите 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ за эмиттер транзистора 8, минус источника питания. С поступлением по шине 1 входного отрицательного импульса на выходе элемента 2 появляется положительный потенциал 5 (элементы 2, 3 работают в данный момент какинверторы, триггерные связи не действуют, так как на выходе элемента 3 в данный момент действует отрицательный сигнал с коллектора транзистора 8). На выходе инверто ра 4 появляется низкий потенциал, в результате чего напряжение конденсатора запирает транзистор 8, и на его коллекторе появляется высокий потенциал, что приводит к низкому потенциалу на выходе элемента 3, что соот ветствует единичному состоянию триггера. Такначинается формирование выходного отрицательного импульса. После разряоткрывается, иется высокийзаканчиваетсяпульса.Если к этосигнала окончсигнала), схет,в исходное сосся в нуль,Если к момвыходного сиг му времени действи илось (он короче фо а формирователя во тояние. Триггер уста входного мируемого вращается навливаетмировани еще дей енту окончания фнала входной сиг Изобретение относится к радиотехнике.Известен формирователь импульсов по авт. св.445170.Цель изобретения - обеспечения возможности регулирования длительности импульса.Для этого в предлагаемый формирователь введен дополнительный транзистор, база которого подключена к источнику управляющего напряжения, коллектор - к отрицательному полюсу источника питания, а эмиттер - к обкладке времязадающего конденсатора.На чертеже приведена принципиальная электрическая схема устройства.Формирователь импульсов содержит шину входных сигналов 1, триггер на потенциальных элементах 2, 3, инвертор 4, выходную шину 5, диод 6, транзисторы 7, 8, резисторы 9 - 12, конденсатор 13, диод 14.Работает формирователь импульсов следующим образом.В исходном состоянии транзистор 8 открыт, триггер находится в нулевом состоянии (на выходе элемента 2 - низкий потенциал, на выходе элемента 3 - высокий), на выходе инвертора 4 - высокий потенциал, и ток через резистор 9 и диод 6 не протекает, При отсутствии управляющего напряжения на базе транзистора 7 конденсатор заряжен до максимального значения по цепи: плюс источника питания, резистор 9, конденсатор, диод 14, бада конденсатора транзистор на выходе элемента 3 появля уровень напряжения. При это формирование выходного им483779 оставитель Ю, ЕркТехред Т. Миронова дактор Б. Федот орректор Т. Фисенк Подписи ров СССРаказ 3017 6 Изд. Мо 962сударственного комитета по делам изобретений иМосква, Ж, Раушская Тираж 902овета Миниоткрытийаб., д. 4/5 ИИПИ Типография, пр. Сапунов ствует, элементы 2, 3 возвращаются в исходное состояние после окончания действия входного сигнала.Если управляющее напряжение на базе транзистора 7 больше нуля, конденсатор не заряжается до максимального значения, так как потенциал точки соединения резистора 9 и конденсатора падает, в результате чего конденсатор разряжается быстрее, и выходной импульс становится короче. Предмет изобретения Формирователь импульсов по авт. св.Мо 445170, о т л и ч а ю щ и й с я тем, что, с це лью обеспечения возможности регулированиядлительности импульса, в устройство введен дополнительный транзистор, база которого подключена к источнику управляющего напряжения, коллектор - к отрицательному по люсу источника питания, а эмиттер - к обкладке времязадающего конденсатора.
СмотретьЗаявка
1904028, 09.04.1973
ПРЕДПРИЯТИЕ ПЯ А-7460
ВАСИЛЬЕВ ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, формирователь
Опубликовано: 05.09.1975
Код ссылки
<a href="https://patents.su/2-483779-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов</a>
