Формирователь импульсов

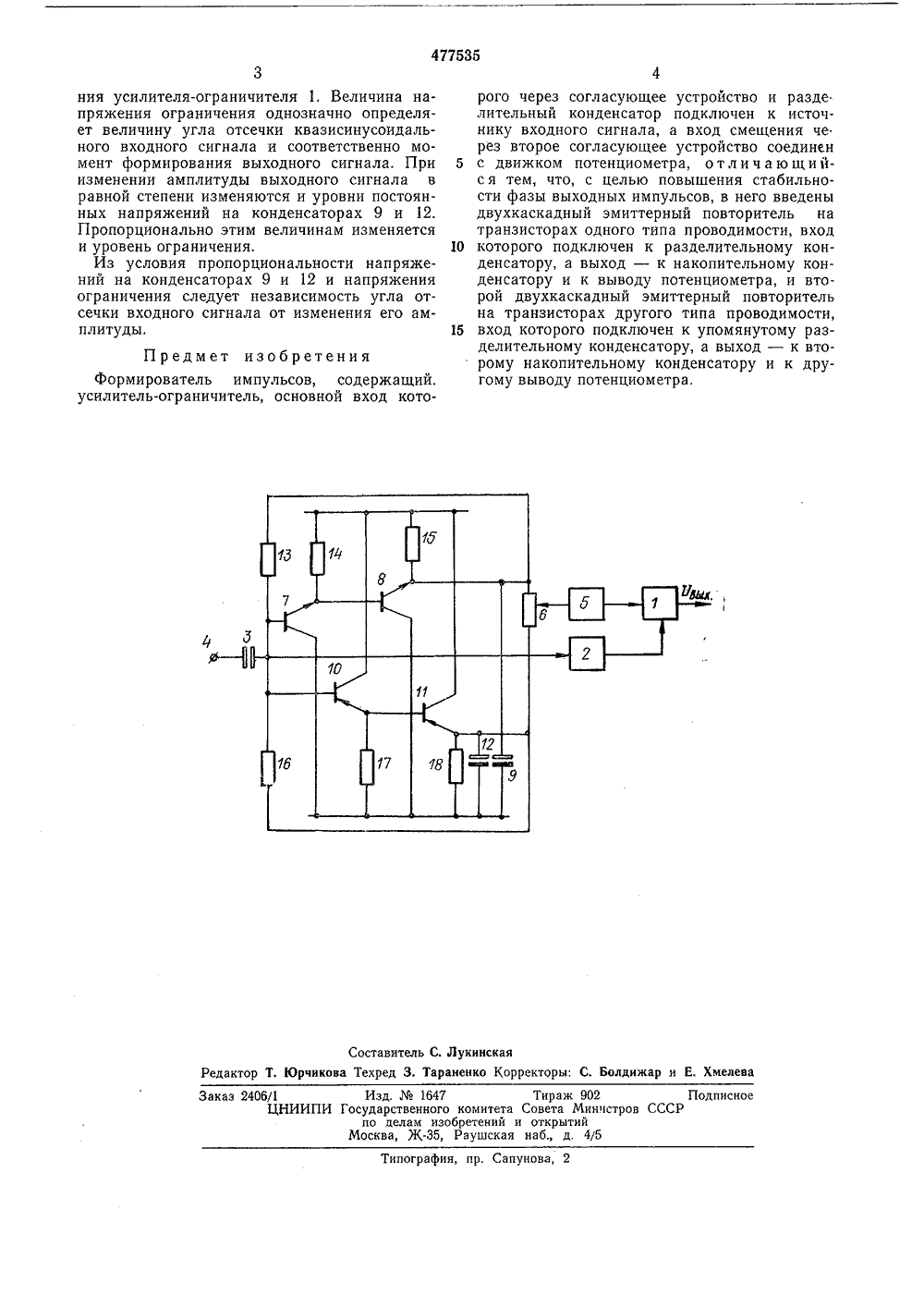

(ц 477535 Союз Советских Социалистических Республик(22) Заявлено 21,05.73 (21) 1919192/26-21с присоединением заявки ЛЪ(23) ПриоритетОпубликовано 15.07.75, Бюллетень Мо 26Дата опубликования описания 30,09,75 осударственный комите Совета Министров СССРпо делам изобретенийн открытий(088,8) 2) Авторы изобретения Ф. И, Коган и М. ф. Алфероваое конструкторское бюро станкостроения 71) Заявитель(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО ьная схемпульсов. тель-ограИзобретение относится к импульсной технике. Формирователь может быть использован для преобразования периодических квазисинусоидальных сигналов в прямоугольные импульсы.Известный формирователь импульсов, содержащий усилитель-ограничитель, основной вход которого через согласующее устройство и разделительный конденсатор подключен к источнику входного сигнала, а вход смещения через второе согласующее устройство соединен с движком потенциометра, обладает низкой стабильностью фазы выходных импульсов.Целью изобретения является повышение стабильности фазы выходных импульсов формирователя. Это достигается тем, что в формирователь введены двухкаскадный эмиттерный повторитель на транзисторах одного типа проводимости, вход которого подключен к разделительному конденсатору, а выход - к накопительному конденсатору и к выводу потенциометра, и второй двухкаскадный эмиттерный повторитель на транзисторах другого типа проводимости, вход которого подключен к упомянутому разделительному конденсатору, а выход - к второму накопительному конденсатору и к другому выводу упомянутого потенциометра,На чертеже показана функционалма предлагаемого формирователя иформирователь содержит усили ничитель 1, основной вход которого через согласующее устройство 2 и разделительный конденсатор 3 подключен к источнику входного сигнала 4. Вход смещения усилителя-ограничителя через согласующее устройство 5 соединен с движком потенциометра 6, На транзисторах 7 и 8 собран двухкаскадный эмиттерный повторитель, вход которого (база транзистора 7) подключен к разделительному 10 конденсатору 3, а выход (эмиттер транзистора 8) - к накопительному конденсатору 9 и к верхнему выводу потенциометра 6. На транзисторах 10 и 11 собран второй двухкаскадный эмиттерный повторитель, вход которого 15 (база транзистора 10) подключен к разделительному конденсатору 3, а выход (эмиттер транзистора 11) - к накопительному конденсатору 12 и к нижнему выводу потенциометра 6. Резисторы 13 - 18 обеспечивают ре жим работы схемы формирователя,Работает формирователь импульсов следующим образом.После конденсатора 3 входной сигнал спомощью эмиттерных повторителей на тран зисторах разделяется на два канала. На накопительных конденсаторах 9 и 12 формируются уровни постоянных напряжений, равных по величине амплитудам входного сигнала.Движок потенциометра 6 устанавливает на- ЗО пряжение ограничения, которое через согласующее устройство 5 подается в цепь смеще.. Хмелев аз 2406/1 Изд.ЦНИИПИ Государст СССпо делМосква, 1647 Тираж 902венного комитета Совета Министровам изобретений и открытийК.35, Раушская наб., д. 4/5 писно Типография, пр. Сапунова,ния усилителя-ограничителя 1, Величина напряжения ограничения однозначно определяет величину угла отсечки квазисинусоидального входного сигнала и соответственно момент формирования выходного сигнала. При изменении амплитуды выходного сигнала в равной степени изменяются и уровни постоянных напряжений на конденсаторах 9 и 12. Пропорционально этим величинам изменяется и уровень ограничения.Из условия пропорциональности напряжений на конденсаторах 9 и 12 и напряжения ограничения следует независимость угла отсечки входного сигнала от изменения его амплитуды. Предмет изобретения Формирователь импульсов, содержащий,усилитель-ограничитель, основной вход которого через согласующее устройство и разде лительный конденсатор подключен к источнику входного сигнала, а вход смещения че.рез второе согласующее устройство соединен 5 с движком потенциометра, о т л и ч а ю щ и Йся тем, что, с целью повышения стабильности фазы выходных импульсов, в него введены двухкаскадный эмиттерный повторитель на транзисторах одного типа проводимости, вход 10 которого подключен к разделительному конденсатору, а выход - к накопительному конденсатору и к выводу потенциометра, и второй двухкаскадный эмиттерный повторитель на транзисторах другого типа проводимости, 15 вход которого подключен к упомянутому разделительному конденсатору, а выход - к второму накопительному конденсатору и к другому выводу потенциометра,
