H03K 6/06 — H03K 6/06

Номер патента: 437216

Опубликовано: 25.07.1974

Авторы: Кутибашвили, Мурадян, Сергеенков, Цагарейшвили, Шейнкман

МПК: H03K 6/06

Метки: активного, датчик

...23повторяется исходный переменный ток, протекающий в принятом положительном направлении, независимо от направления исходногоизмеряемого тока в нагрузочном выходном резисторе повторяется исходный переменныйток, протекающий в обратном направлении поотношению к принятому положительному направлению, независимо от направления исходного измеряемого тока.На чертеже это отражено отметкой соответствующих концов обмоток трансформаторов 1и 24.Среднее значение тока в нагрузочном резисторе 23 равноТ/2 8 Т/2= - нй= - Ей+ю,зй =т" то ог а/ вТ(2ви ай+ / Ып щей=т.й/,2за макеСОЗ Ю 1 аа маке : Мьгде Й - коэффициент трансформации трансформатора 1;ф= л - О 1.Таким образом, при данном преобразованиисреднее значение тока резистора 23 и сответственно...

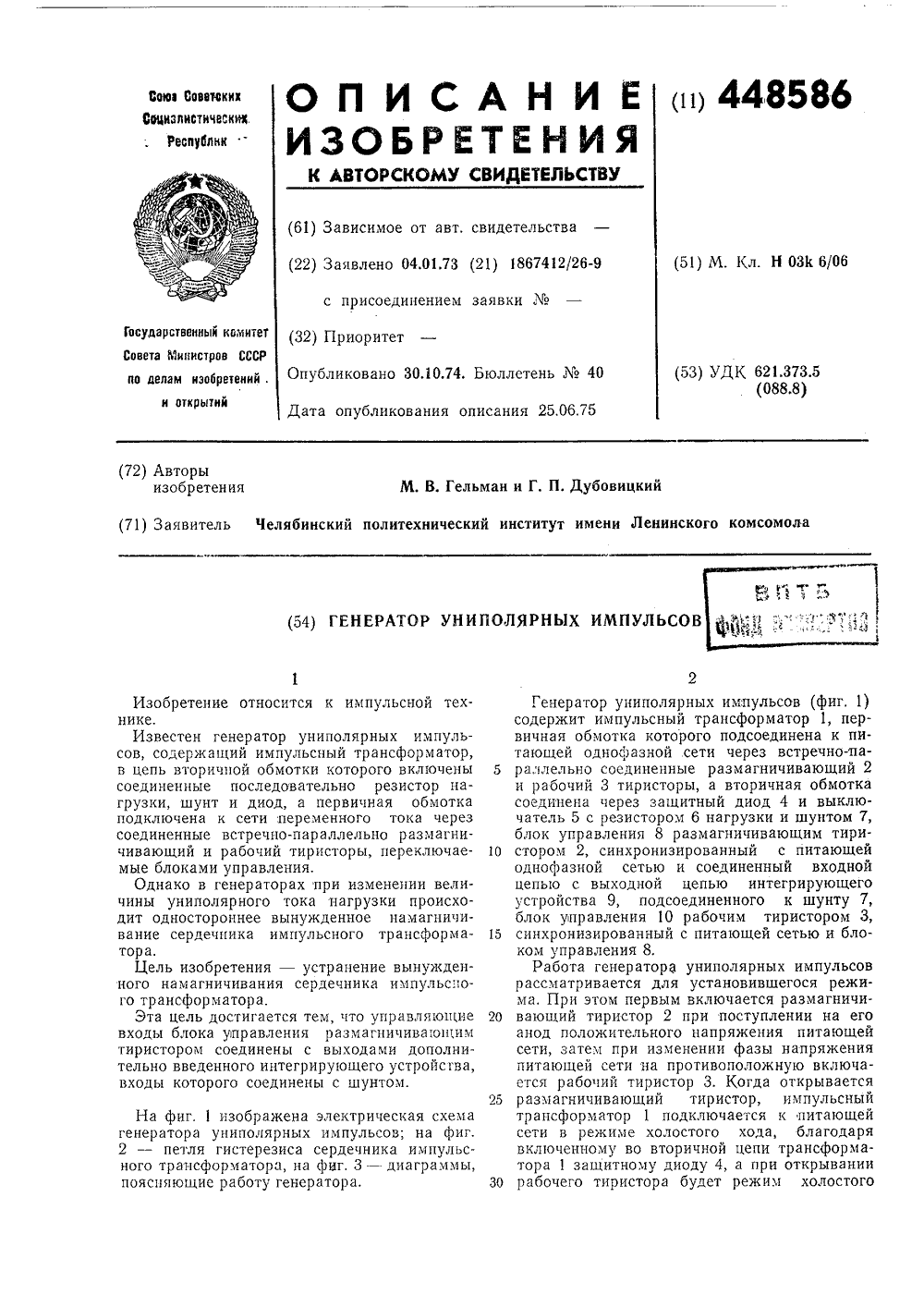

Номер патента: 448586

Опубликовано: 30.10.1974

Авторы: Гельман, Дубовицкий

МПК: H03K 6/06

Метки: генератор, импульсов, униполярных

...управления 8 запускающий импульс с углом сдвига а по отношению к началу положительной полуволны напряжения питающей сети (фиг. З,б), тиристор 2 включается в момент Ы (фиг, З,в), подключая тем самым в этот момент первичную обмотку трансфор. матора 1 к:питающей сети. Магнитная индукция сердечника трансформатора 1 изменяется при этом за время л - а от значения +В, до - ВшПри поступлении на анод тиристора 3 положительной полуволны напряжения питающей сети (фиг. З,в) в его управляющую цепь подается запускающий импульс от блока управления 10, приводящий к включению его в момент выключения тиристора 2, когда ток последнего уменьшается до величины, меньшей его тока удержания. При этом, если во вторичной цепи трансформатора 1 резистор 6...

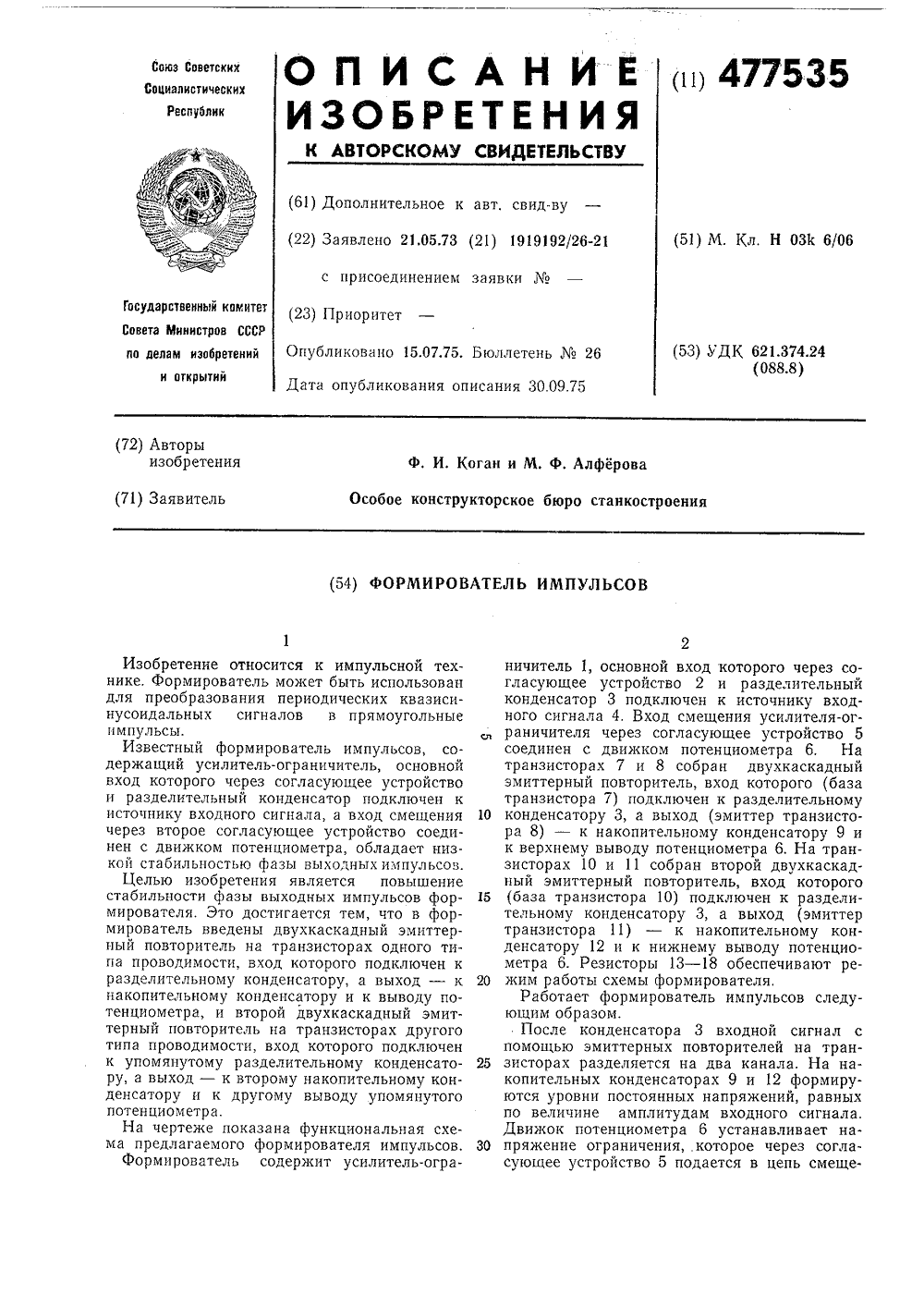

Номер патента: 477535

Опубликовано: 15.07.1975

Авторы: Алферова, Коган

МПК: H03K 6/06

Метки: импульсов, формирователь

...6, На транзисторах 7 и 8 собран двухкаскадный эмиттерный повторитель, вход которого (база транзистора 7) подключен к разделительному 10 конденсатору 3, а выход (эмиттер транзистора 8) - к накопительному конденсатору 9 и к верхнему выводу потенциометра 6. На транзисторах 10 и 11 собран второй двухкаскадный эмиттерный повторитель, вход которого 15 (база транзистора 10) подключен к разделительному конденсатору 3, а выход (эмиттер транзистора 11) - к накопительному конденсатору 12 и к нижнему выводу потенциометра 6. Резисторы 13 - 18 обеспечивают ре жим работы схемы формирователя,Работает формирователь импульсов следующим образом.После конденсатора 3 входной сигнал спомощью эмиттерных повторителей на тран зисторах разделяется на...

Номер патента: 493011

Опубликовано: 25.11.1975

Автор: Алексеев

МПК: H03K 6/06

Метки: импульсов, формирователь

...транзистором 2 и поступает на базу формирующего транзистора 5. В момент резкого восстановления диода с накоплением заряда 4 происходит формирование переднего фронта вы ходного импульса, а в момент резкого восстановлениядиода с накоплением заряда 3 происходит формирование заднего фронта импульса. Выходные импульсы снимаются с выхода 12. 25 Длительности выходных импульсов регулируют путем изменения смещения на базе 4транзистора 2 при помощи переменного резистора 7.Предмет изобретения Формирователь импульсов, содержащий диоды с накоплением заряда, один из кото рых включен между базой транзистора предварительного усиления и обшей клеммой источников питания, а два включены последовательно в коллекторную цепь форми-. рующего...

Номер патента: 598230

Опубликовано: 15.03.1978

Авторы: Носков, Полюшкин

МПК: H03K 6/06

Метки: удвоитель, частоты

...(положительное напряжение насыщения на выходе) на неинвертируюший вход операционного усилителя 1 подается положительное напряжение с амплитудой большей постоянного положительного напряжения, прикладываемого с делителя на резисторах 3, 4 к инвертируюшему входу этогоже операционного усилителя, а на инвертируюший вход операционного усилителя 2 - отрицательное напряжение с амплитудой, большей(по абсолютному значению) постоянного отрицательного напряжения, прикладываемого с делителя на резисторах 5, 6 к его инвертирующему входу,Если от источника синусоидального напряжения подать входной сигнал, то этот сигнал через резисторы 8 и 9, сопротивления которых много меньше входного сопротивления каждого операционного усилителя, прикладывается к...

Номер патента: 714640

Опубликовано: 05.02.1980

Авторы: Бажанова, Балакай, Кратистова, Пушкина

МПК: H03K 6/06

Метки: импульсов, колоколообразных, формирователь

...1 формируются орто.кая надежность работы, гональные частоты, поступающие на формнрова.,Целью изобретения является повышение на. тели 2, 3. На выходе этих формирователей фордежностн работы, мируются трапецеидапьные импульсы, сдвинутыео,Поставленная цель достигается тем, что в один относительно другого на 90; Одновременформирователь колоколообразных импульсов, но на выходе детектора 4 формируются однопо.содержащий задающий генератор, выход кото. лупериодные синусные н косинусные составлярого подключен ко входу первого формирова. ющие. В сумматоре зти сигналы складываются.теля импульсов, второй формировательим- В результате на выходе устройства формируют-пульсов 1 н сумматор, введен детектор, вход ко- ся колоколообразные импульсы;...

Номер патента: 849479

Опубликовано: 23.07.1981

Авторы: Деренкин, Краснов, Цветков, Шенягин

МПК: H03K 6/06

Метки: колоколообразныхимпульсов, формирователь

...элемента 5.С выходов элементов 6 и 7 выделения момента минимума, выполненных, например, по схеме компаратора с нулевыч порогом срабатывания, последовательности коротких импульсов, сдвинутые друг относительно друга на требуемый угол, поступают на первые входы элементов 8 и 9 совпадения.В момент подачи запускающего синхроимпульса на установочный вход триггера 10 на второй вход элемента 8 совпадения подается разрешающий потенциал. При этом на счетный вход триггера 11 с выхода элемента 8 совпадения поступают импульсы, первый из которых устанавливает триггер 11 в состояние, при котором на его выходе появляется разрешающий потенциал. Ключ 4 открывается и с выхода фиксатора 3 уровня на первый вход сумматора 16 поступает сигнал....
