Способ изготовления жестких угловых шайб для трансформаторов

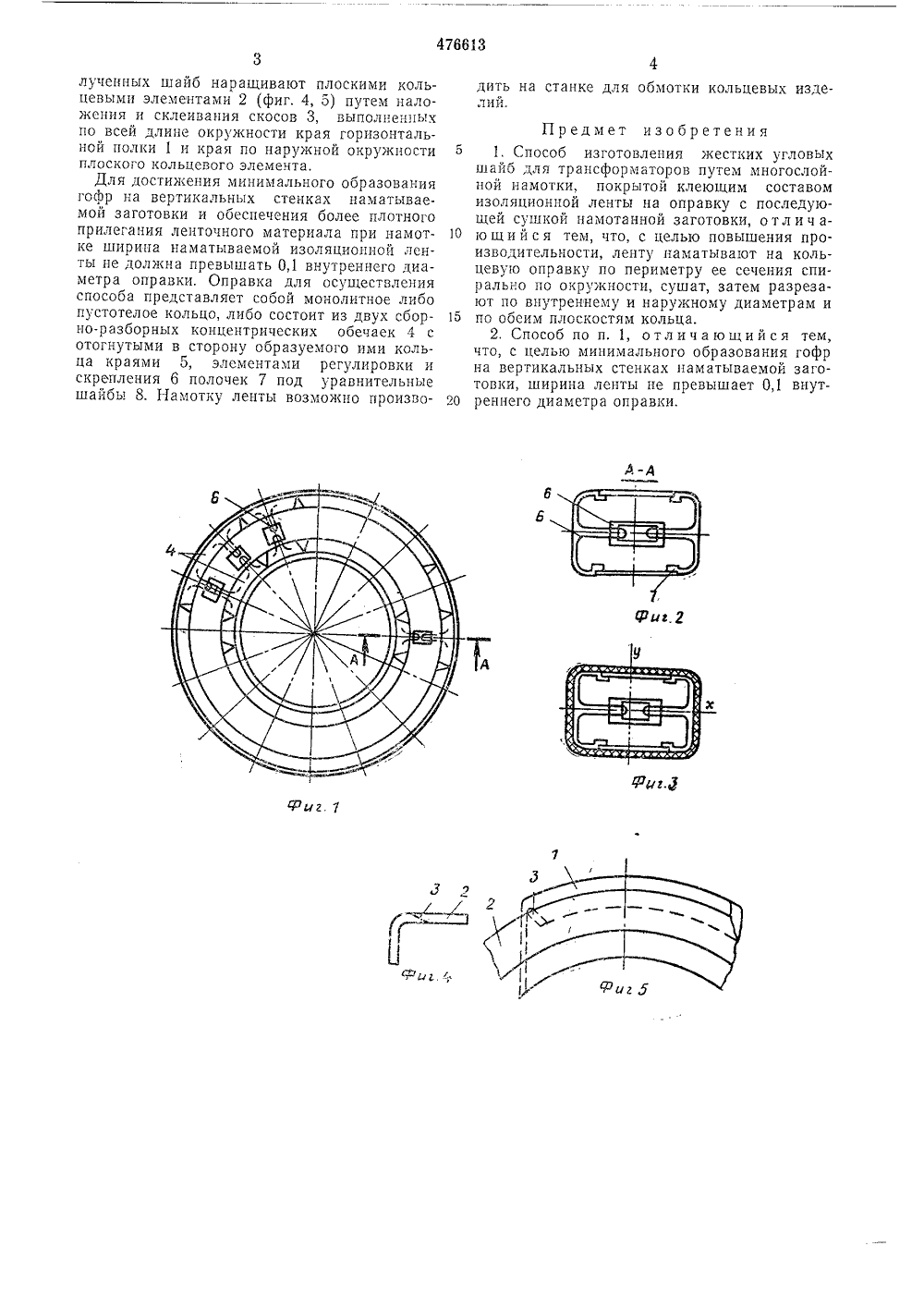

пи 476613 Сощ Соеетскик Сокиавистииескик Республик(51) М. Кл Государственный комитат Совета Министров СССР по делам изобретенийи открытий 23) ПриоритетОпубликовано 05,Дата опубликова(72) Авторизобрет Н, И, Локтионо 71) Заявител ПОСОБ ИЗГОТОВЛЕНИЯ ЖЕСТКИХ УГЛОВ ШАЙБ ДЛЯ ТРАНСФОРМАТОРОВи электро- в трансфор- зготовлении Изобретение относится к областтехники и может использоватьсяматоростроении, в частности при иугловых шайб.В известных способах изготовления многослойных мягких угловых шайб из полосы электроизоляционной бумаги или картона, в которых с одной стороны выполняются надрезы для возможности отбортовки литых шайб из целлюлозы и штампованных из толстого электрокартона, получается либо большая толщина шайб из-за необходимости обеспечения достаточного перекрытия зазоров в местах надрезов заготовки, либо необходима сложная технологическая оснастка, либо не обеспечивается получение цельных шайб и широкой горизонтальной полки в них при штамповке из электрокартона.По предлагаемому способу с целью повышения производительности ленту, покрытую клеющим составом, наматывают на кольцевую оправку по периметру ее сечения спирально по окружности, а затем после сушки намотанной заготовки на ней делают кольцевые разрезы по окружности внутреннего и наружного диаметров и по обеим плоскостям кольца.Описываемый способ поясняется чертежами, где на фиг, 1 изображена оправка для изготовления шайб путем намотки (вид со стороны радиального размера кольца); на фиг. 2 - разрез по А - А на фиг. 1; на фиг, 3 - то же с намотанной на оправку изоляцией; на фиг. 4 и 5 - один из вариантов увеличения (наращивания) горизонтальной полки при недостаточной ее ширине в цельной угловой шайбе.Для получения угловой шайбы с вертикальной и горизонтальной полками узкую ленту изоляционного материала с нанесенным на 10 нее клеющим веществом, например бакелитовым лаком или эпоксидной смолой, наматывают на кольцевую оправку (фиг. 3) по периметру ее сечения спирально по всей окружности до требуемой толщины, затем полученную 15 на оправке заготовку подвергают сушке,после чего расчленяют, делая кольцевые разрезы по осям Х и У (фиг. 3) или только по оси Х и снимают с оправки, разрезая затем каждую половину заготовки по оси У, 20 Так как со стороны внутреннего диаметраоправки изоляции будет накладываться несколько больше, то и в полученных угловых шайбах одна из полок, сформованных по внутреннему диаметру, будет несколько тол ще. С целью получения минимальной разницыв толщине вертикальных полок заготовки шайбы используют оправку с минимально возможной разницей наружного н внутреннего диаметров, а после разрезания заготовки на 30 угловые шайбы, горизонтальные полки 1 по.7 лученных шайб наращивают плоскими кольцевыми элементами 2 (фиг. 4, 5) путем наложения и склеивания скосов 3, выполненных по всей длине окружности края горизонтальной полки 1 и края по наружной окружности плоского кольцевого элемента.Для достижения минимального образования гофр на вертикальных стенках наматываемой заготовки и обеспечения более плотного прилегания ленточного материала при намотке ширина наматываемой изоляционной ленты не должна превышать 0,1 внутреннего диаметра оправки, Оправка для осуществления способа представляет собой монолитное либо пустотелое кольцо, либо состоит из двух сборно-разборных концентрических обечаек 4 с отогнутыми в сторону образуемого ими кольца краями 5, элементами регулировки и скрепления б полочек 7 под уравнительные шайбы 8. Намотку ленты возможно производить на станке для обмотки кольцевых изделий. Предмет изобретения д 1, Способ изготовления жестких угловыхшайб для трансформаторов путем многослойной намотки, покрытой клеющим составом изоляционной ленты на оправку с последующей сушкой намотанной заготовки, отлича ю щ и й с я тем, что, с целью повышения производительности, ленту наматывают на кольцевую оправку по периметру ее сечения спирально по окружности, сушат, затем разрезают по внутреннему и наружному диаметрам и 15 по обеим плоскостям кольца.2, Способ по п. 1, о тл и ч а ю щи й ся тем,что, с целью минимального образования гофр на вертикальных стенках наматываемой заготовки, ширина ленты не превышает 0,1 внут реннего диаметра оправки.
