Формирователь импульсов

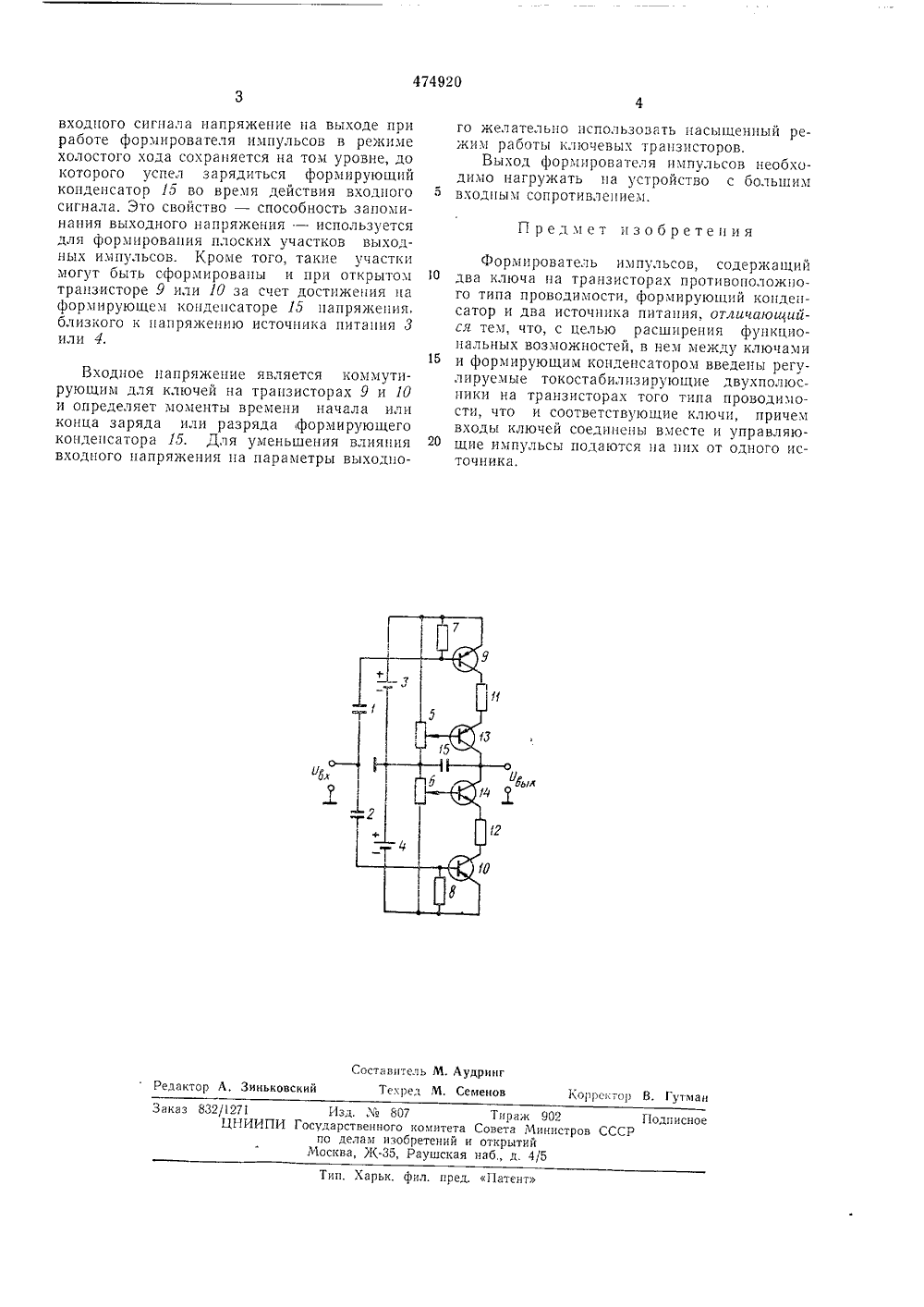

О П И С А. Н И ЕИЗОБРЕТЕН ИЯ 4 47 юяо Своз Советских Социалистических Республик(22) Заявлено 11.09.72 с присоединением заявк (23) Приоритет - Опубликовано 25.06.75, Дата опубликования оп 121) 1 826699/26 Гасударственный комитеСовета Министров СССРпо делам изобретенийи открытий71) Заявитель 4) ФОРМИРОВАТЕЛЬ ИМПУЛЪ 12, ток а трапз нсатор 1 им обр 10, резисторы 1в хполюсникцмирующпй конаботает сле-у зобретенце относится к импульсной технике и может быть использовано в развертыва:ощих устройствах для получения временных задержек импульснь 1 х сигналов, для широтной модуляции импульсов, а также измерительной технике,Известен формирователь импульсов, содержащий два ключа ца транзисторах противоположного типа проводимости, формирующий конденсатор и два источника питания.Однако известный формирователь характеризуется ограниченной возможностью получения различных форм выходных импульсов,Целью изобретения является расширение функциональных возможностей формирователя.Для этого между ключами и формирующим конденсатором введены регулируемые токостабилизирующие двухполюснцки на транзисторах того типа проводимости, что и соответствующие ключи, причем входы ключей соединены вместе и управляющие импульсы подаются на цих от одного источника.На чертеже приведена пр нщппиальная электрическая схема формирователя.Формирователь импульсов содержит входные разделительные конденсаторы 1, 2, источники питания 3, 4, перемен; ые резисторы 5, б для регулировки скорости:1 зменения фронтов выходных импульсов, резисторы 7, Я, ключи на транзисторах 9, 1, остабплизирующцс дцсторах 13, 14 и фор деФормирователь р ющ а зом.Входные напряжения через передающиецепочки, образованные разделительными конденсаторами 1, 2 и резисторами 7, 8, управлгцог ключамн ца транзисторах 9, 1 О, Благоо даря различному характеру проводимоститранзисторы 9, 10 в присутствии входного сигнала находятся в протцвофазцых состояниях (одпн открыт, другой закрыт) ц переключаются при измецецш 1 полярности входцо го напряжения.Транзисторы 13, 14 вместе с соответствующиз 1 и резисторами 11, 12 и резисторами 5, б выполняют роль генераторов тока. Коллекторцые токи этик транзисторов прц открытом 0 состоянии соответствующих ключей определяют скорос лц 1 гейного зарда илн разрда формирующего конденсатора 15, т. е, углы наклона фронтов выходных импульсов, и устанавливаются при помощи резистора 5 (нарастание) и резистора б (спад). Прц отсутствии вхо-ного напояженич ооа кл 1 оча ца транзисторах 9, 10 закрыты, и токостаоилцзирующие двухполюснпки ца транзисторах 13 и 14 оказываются откл 1 очецнымц от формцрующе го конденсатора 15. Поэтому после снятия474920 Предмет изобретения Рыл Составитель М, Аудринг едактор А, Зиньковский Текред М. Семенов корректор В. ГутмаЗаказ 832/271ЦНИИП Изд.807 Тираж 902 Государственного комитета Совета Министров ССС по делам изобретений и открытий Москва, )К, Раушская наб., д. 4/5Подписно ип. Харьк. фил. пред. Патент входного сигнала напряжение на выходе при работе формирователя импульсов в режиме холостого хода сохраняется на том уровне, до которого успел зарядиться формирующий конденсатор 15 во время действия входного сигнала. Это свойство - способность запоминания выходного напряжения - используется для формирования плоских участков выходных импульсов. Кроме того, такие участки могут быть сформированы и при открытом транзисторе 9 или 10 за счет достижения на формирующем конденсаторе 15 напряжения, близкого к напряжению источника питания 3 или 4,Входное напряжение является коммутирующим для ключей на транзисторах 9 и 10 и определяет моменты времени начала или конца заряда или разряда формирующего конденсатора 15. Для уменьшения влияния входного напряжения на параметры выходного желательно использовать насыщенный режим работы ключевых транзисторов.Выход формирователя импульсов необходимо нагружать на устройство с большим 5 входным сопротивлением. Формирователь импульсов, содержащий 1 О два ключа на транзисторах противоположного типа проводимости, формирующий конденсатор и два источника питания, отличающийся тем, что, с целью расширения функциональных возможностей, в нем между ключами 15 и формирующим конденсатором введены регулируемые токостабилизирующие двухполюсники на транзисторах того типа проводимости, что и соответствующие ключи, причем входы ключей соединены вместе и управляю щие импульсы подаются на них от одного источника.
