Триггер шмитта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 474910
Авторы: Бернадский, Гречушкин, Засухин
Текст

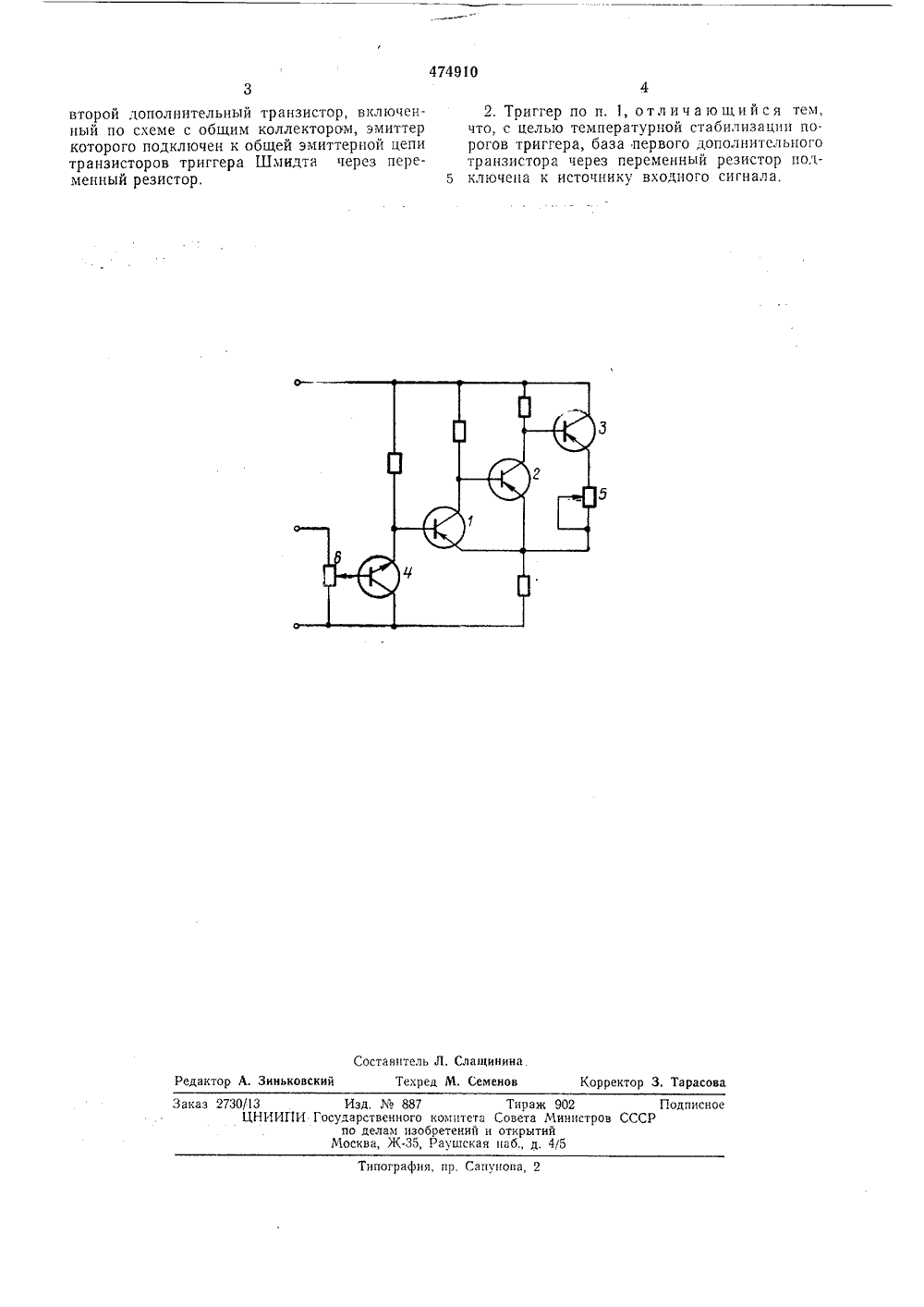

(51 Государственный комитет Совета Министров СССР па аалам изобретений 53) УДК 621,373.544(088.8) Опубликовано 25.06.75Датг опубликования летень Лоо 23 крыти исания 10.11.75(71) Заявитель тральный научно-исследовательский геологоразведочный институт цветных, редких и благородных металлов РИГГЕР ШМИДТ 2 импульснои техвым устройствам. , содержащий доподключенный транзистора трпгюсится к к порогр,Шмидт ранзистор входного бретение от в частности естен трпгге тельный ером к базе Из нике, полн) эмитт гера. обретения едм ет 5 1, Тригге тельный тр к базе вход чающпйс гистерезиса О стора тригг)ектору выходного тидта подсоединен нзп"тор ного тр я тем, к кол. ера Ш Однако такой триггер Штидта не обеспечивает необходимой минимальной величины гпстерезиса и достаточной температурной стабилизации порогов срабатывания и отпускания.Целью изобретения является уменьшение гистерезиса и температурная стабилизация порогов триггера.Для этого к коллектору выходного транзистора триггера Шмидта базой .подсоединен второй дополнительный транзистор, включенный по схеме с общим коллектором, эмиттер которого подключен к общей эмиттерной цепи транзисторов триггера Шмидта через переменный резистор. Кроме того, база первого дополнительного транзистора через переменный резистор подключена к источнику входного сигнала.На чертеже приведена принципиальная электрическая схема триггера.Триггер Шмидта содержит транзисторы 1, 2, 3, 4, переменные резисторы 5, 6 и резистор 7,Триггер работает следующим образом.В исходном состоянии, при отсутствии входного сигнала, транзисторы 1 и 3 закрыты,транзисторы 2 и 4 открыты, При срабатывании триггера транзистор 3 открыт и увеличивает за счет своего эмиттерного тока напряжение па общем эмиттсрном резисторе 7. Из меняя сопротивление переменного резистора5, подбирают ток так, чтобы напряжение на резисторе 7 после срабатывания триггера было равно напряжению до срабатывания, При этом обратное опрокидывание триггера при ) уменьшении входного сигнала произойдет притом же уровне сигнала, что и прямое срабатывание. Таким образом можно получить заданную величину гистерезиса вплоть до исчезающе,малых значений,5 Транзистор 4 обеспечивает температурнуюстабилизацию порогов срабатывания и отпускания и задает уровень смещения напряжения срабатывания, т. е, чувствительность триггера Шмидта. Уровень срабатывания входного О сигнала задается переменным резистором 6.474910 Составитель Л. СлащининаРедактор А. Зиньковский Техред М. Семенов Корректор 3. Тарасова Заказ 2730/3 Изд Ъго 887 Тираж 902 Подписное ЦНИИГИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская паб., д. 45Типография, пр. Сапунова, 2 второй дополнительный транзистор, включенный по схеме с общим коллектором, эмиттер которого подключен к общей эмиттерной цепи транзисторов триггера Шмидта через переменный резистор,2. Триггер по п. 1, отличающийся тем,что, с целью температурной стабилизации порогов триггера, база первого дополнительного транзистора через переменный резистор под ключена к источнику входного сигнала,
СмотретьЗаявка
1894406, 15.03.1973
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ГОРНОРАЗВЕДОЧНЫЙ ИНСТИТУТ ЦВЕТНЫХ И БЛАГОРОДНЫХ МЕТАЛОВ
БЕРНАДСКИЙ ВАДИМ ГЕОРГИЕВИЧ, ЗАСУХИН ИГОРЬ НИКОЛАЕВИЧ, ГРЕЧУШКИН ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H03K 3/13, H03K 3/2893
Опубликовано: 25.06.1975
Код ссылки
