Формирователь импульсов

Номер патента: 471661

Автор: Трусевич

ZIP архив

Текст

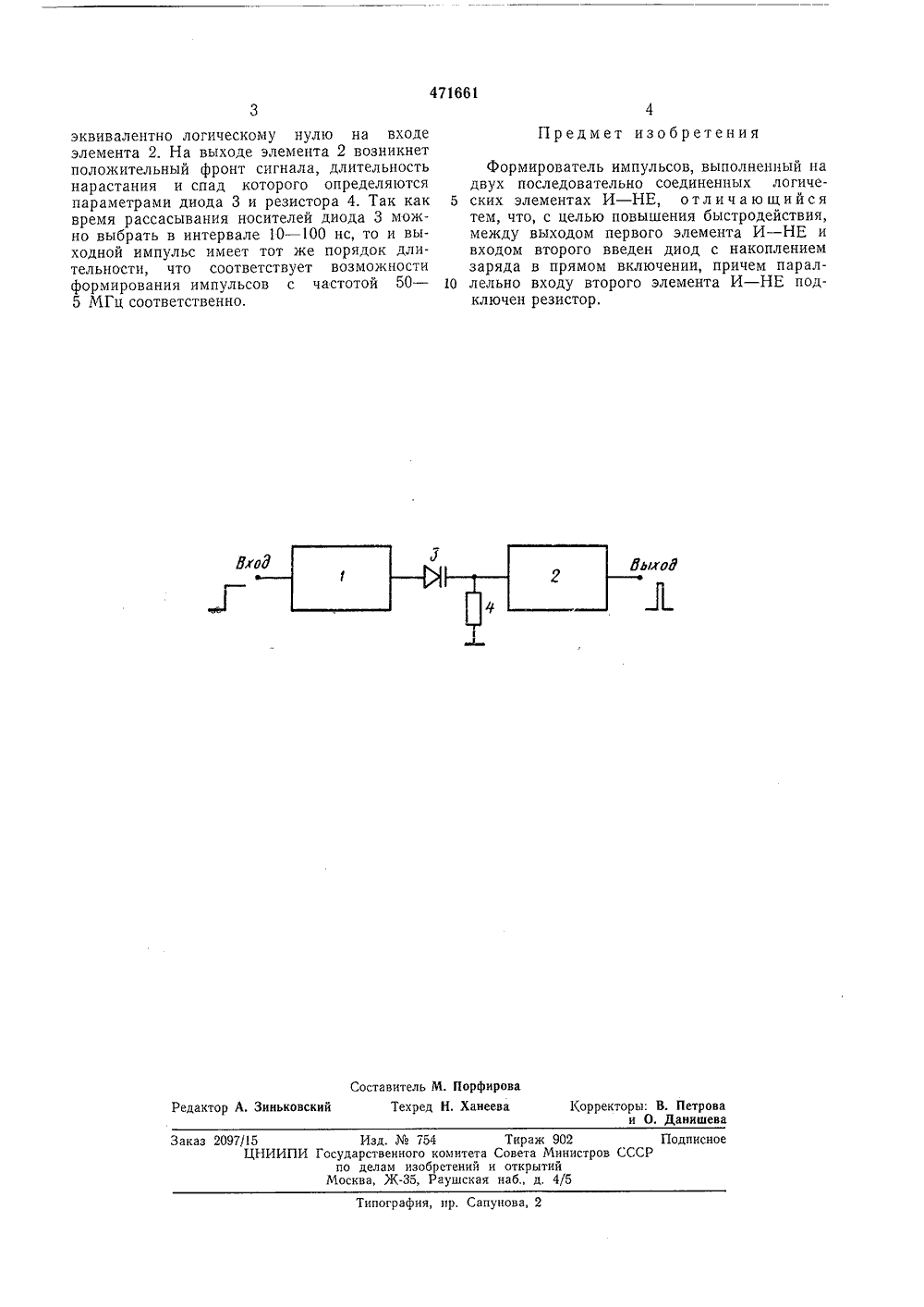

ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1 42166 Сова Советских Социалистических Республик(23) ПриоритетОпубликовано 25.05,75 аявки Ме сударственный комите овета Министров СССРло делам иэобретений и открытий 621.37 (088,8(53 ллетень Ме Дата опубликования описания 03.09.7(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ выбирают в с длительности пад напряжен ставляет от + мента 2 напр входов равно тике в прямом сторе 4 напря ратном - за пряжение на ебованиульса,ементаа входразомкразом,оде 3 иВ, аенииВ,оответствии с тр формируемого имп ия на выходе эл 0,4 В до +4,5 В. Н яжение в режиме +1,5 В. Таким об направлении на ди жение равно +4,5 пир ающем напр авл диоде составит 1,к еэленутыхста- резив об - наИзобретение относится к импульсной технике и может быть использовано в формирователях импульсов малой длительности,Известны формирователи импульсов, выполненные на последовательно соединенных 5 логических элементах.Однако известные формирователи имеют недостаточное быстродействие.Целью изобретения является повышение быстродействия формирователя. 10Для этого между выходом первого элемента И - НЕ и входом второго введен диод с накоплением заряда в прямом включении, причем параллельно входу второго элемента И - НЕ подключен резистор. 15На чертеже приведена блок-схема формирователя.Формирователь импульсов содержит первый 1 и второй 2 потенциальные логические элементы И - НЕ, диод с накоплением заря да 3, например типа ДЗ 12, резистор 4.Полярность включения диода 3 зависит от типа проводимости полупроводниковых структур в логических элементах, Для логических элементов серии 155 (логика 2) и 217 диод 25 включен анодом к выходу элемента 1, Вход элемента 1 подключен к источнику запускающих сигналов.Катод диода 3 подключен к входу элемента 2 и резистору 4. Сопротивление резистора 30 Формирователь работает следующим о зом.При отсутствии сигнала на входе элемента 1 (логический О на входе) на выходе элемента 1 положительное напряжение составляет +4,5 В (в зависимости от тока нагрузки это напряжение меняется). В этот момент через диод 3 протекает ток и в его базе накапливаются заряды.При появлении сигнала на входе элемента 1 (логическая 1) на выходе элемента 1 напряжение спадет до +0,4 В. Диод 3 окажется под обратным напряжением. Через диод 3 потечет ток разряда носителей, накопленных в базе диода 3 за время прямого включения, Вход элемента 2 окажется нагруженным на малое сопротивление нагрузки (насыщенный выход элемента 1 и малое обратное сопротивление разряда диода 3), Это471661 Предмет изобретения Составитель М. ПорфироваРедактор А. Зиньковский Техред Н. Ханеева Корректоры: В. Петрова и О. ДанишеваЗаказ 2097/15 Изд.754 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 эквивалентно логическому нулю на входе элемента 2. На выходе элемента 2 возникнет положительный фронт сигнала, длительность нарастания и спад которого определяются параметрами диода 3 и резистора 4. Так как время рассасывания носителей диода 3 можно выбрать в интервале 10 в 1 нс, то и выходной импульс имеет тот же порядок длительности, что соответствует возможности формирования импульсов с частотой 50 - 5 МГц соответственно. Формирователь импульсов, выполненный надвух последовательно соединенных логиче ских элементах И - НЕ, отличающийсятем, что, с целью повышения быстродействия, между выходом первого элемента И - НЕ и входом второго введен диод с накоплением заряда в прямом включении, причем парал лельно входу второго элемента И - НЕ подключен резистор.

Смотреть

Заявка

1789342, 29.05.1972

ТРУСЕВИЧ ЮРИЙ ВЛАДИМИРОВИЧ

МПК / Метки

МПК: H03K 5/12

Метки: импульсов, формирователь

Опубликовано: 25.05.1975
