Генератор импульсов

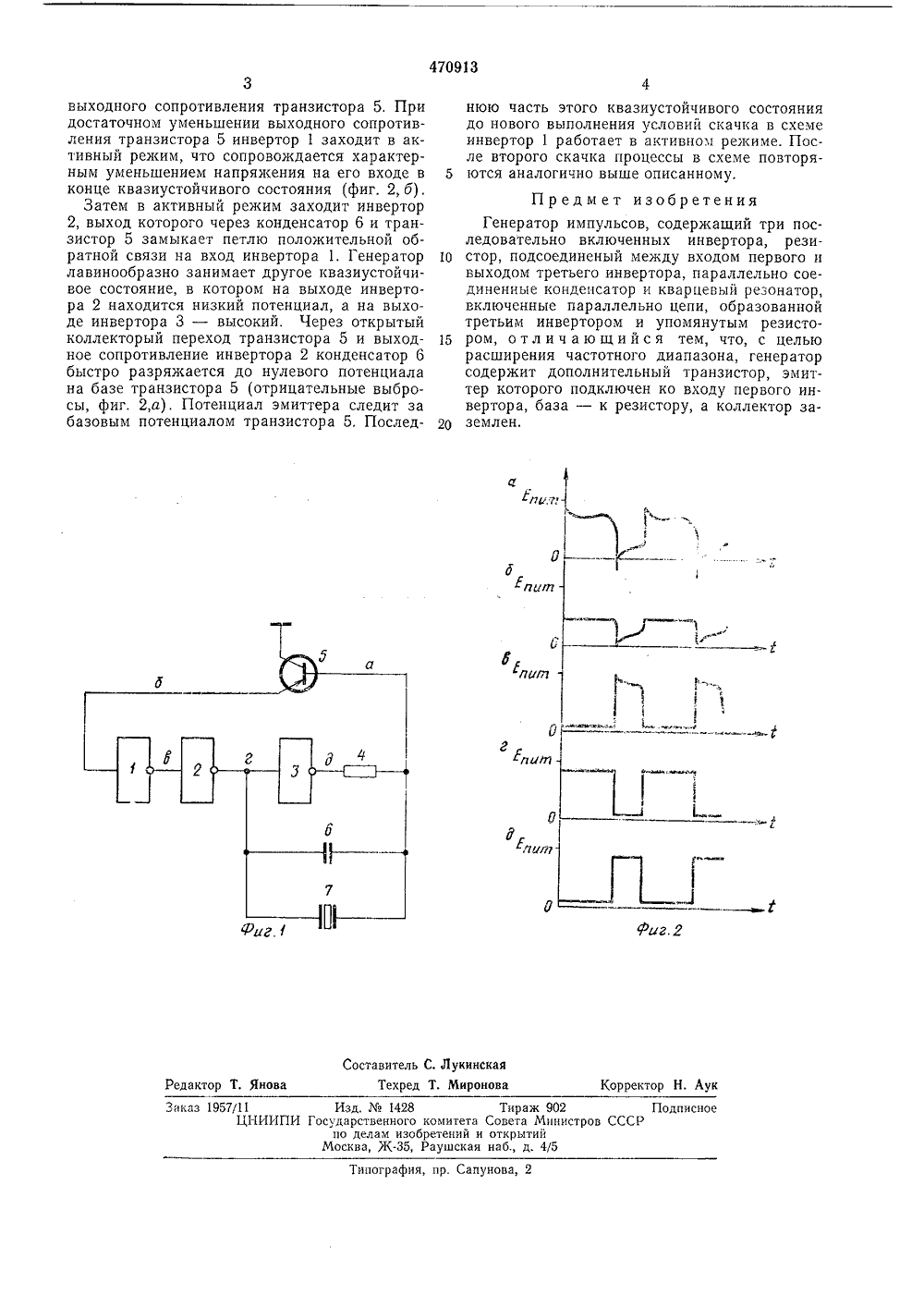

(23) ПриоритетОпуоликовано 15,05.75. Бюллетень18Дата опубликования описания 07.08.75 51) М. Кл. Н 031 3/ Государственный комитет Совета 1 йинистров СССР по делам изобретений н открытий(72) Авторы изобретени Ю, Н. Артюх и А. Р. Мурниекс Институт электроники и вычислительной техники АН Латвийской С(54) ГЕНЕРАТОР ИМПУЛЬСОВ апазона ополниго подбаза -Изобретение относится к импульснои технике и может найти применение в качестве источника прямоугольных импульсов колебаний, частота которых стабилизирована кварцевым резонатором при формировании точных временных интервалов, меток времени и т. д,Известен генератор импульсов, содержащий три последовательно включенных инвертора, резистор, подсоединенный между входом первого и выходом третьего инвертора, параллельно соединенные конденсатор и кварцевый резонатор, включенные параллельно цепи, образованной третьим инвертором и резистором. Однако известный генератор не пригоден для использования в широком диапазоне ча стот. С целью расширения частотного ди предлагаемый генератор содержит д тельный транзистор, эмиттер которо ключен ко входу первого инвертора,к резистору, а коллектор заземлен. На фиг. 1 представлена функциональна схема предлагаемого генератора импульсов на фиг, 2 - временные диаграммы напряже ний относительного колл екторного вывода транзистора в различных точках схемы гене ратора. Генератор импульсов содержит последова тельно включенные инверторы 1 - 3, резистор4, транзистор 5 цепи обратной связи, конден.сатор 6 и кварцевый резонатор 7.Генератор импульсов работает следующимобразом.5 В начальный момент времени на выходеинвертора 2 имеется высокий потенциал наг:ряжения (по отношению к общей точке схемы), на выходе инвертора 3 - низкий потенциал (фиг. 2, г и д), конденсатор 6 не заря жен. Все положительное напряжение на выходе инвертора 2 через конденсатор 6 приложено к базе транзистора 5, который представляет собой большое сопротивление между выводами коллектор-эмиттер, подключенное па раллельно входу инвертора 1, устанавливаяна нем напряжение, практически соответствующее разомкнутому входу инвертора 1 (фиг. 2, а и б), На выходе инвертора 1 в результате инвертирования сигнала находится 20 низкий потенциал (фиг, 2, в), что поддерживает указанное квазиустойчивое состояние схемы,Далее происходит заряд конденсатора 6 напряжением с выхода инвертора 2 через рези стор 4 и входное сопротивление транзистора 5.Благодаря параллельному включению конденсатора 6 и кварцевого резонатора 7 напряже ние на базе транзистора 5 уменьшается коле.бательно (фиг. 2, а), что вызывает постспен 30 ное отпирание и соответствующее уменьшение470913 длип 1 Уайиве 1 з:х 1 оставитель С. Лукинска Техред Т. Миронов Корректор Н. Ау едактор Т Тираж 902комитета Совета Министров Сретений и открытийРаушская наб д. 4/5 Изд,1428Государственного по делам изо Москва, Ж,аказ 1957/11ЦНИИП одписно ография, пр. Сапунова, 2 выходного сопротивления транзистора 5. При достаточном уменьшении выходного сопротивления транзистора 5 инвертор 1 заходит в активный режим, что сопровождается характерным уменьшением напряжения на его входе в конце квазиустойчивого состояния (фиг. 2, б),Затем в активный режим заходит инвертор 2, выход которого через конденсатор 6 и транзистор 5 замыкает петлю положительной обратной связи на вход инвертора 1. Генератор лавинообразно занимает другое квазиустойчивое состояние, в котором на выходе инвертора 2 находится низкий потенциал, а на выходе инвертора 3 - высокий, Через открытый коллекторый переход транзистора 5 и выходное сопротивление инвертора 2 конденсатор 6 быстро разряжается до нулевого потенциала на базе транзистора 5 (отрицательные выбросы, фиг. 2,а), Потенциал эмиттера следит за базовым потенциалом транзистора 5. Последнюю часть этого квазиустойчивого состояния до нового выполнения условий скачка в схеме инвертор 1 работает в активном режиме. После второго скачка процессы в схеме повторя ются аналогично выше описанному. Предмет изобретенияГенератор импульсов, содержащий три последовательно включенных инвертора, рези стор, подсоединеный между входом первого ивыходом третьего инвертора, параллельно соединенные кондепсатор и кварцевый резонатор, включенные параллельно цепи, образованной третьим инвертором и упомянутым резисто ром, отличающийся тем, что, с цельюрасширения частотного диапазона, генератор содержит дополнительный транзистор, эмиттер которого подключен ко входу первого инвертора, база - к резистору, а коллектор за землен
