Номер патента: 465460

Автор: Марков

ZIP архив

Текст

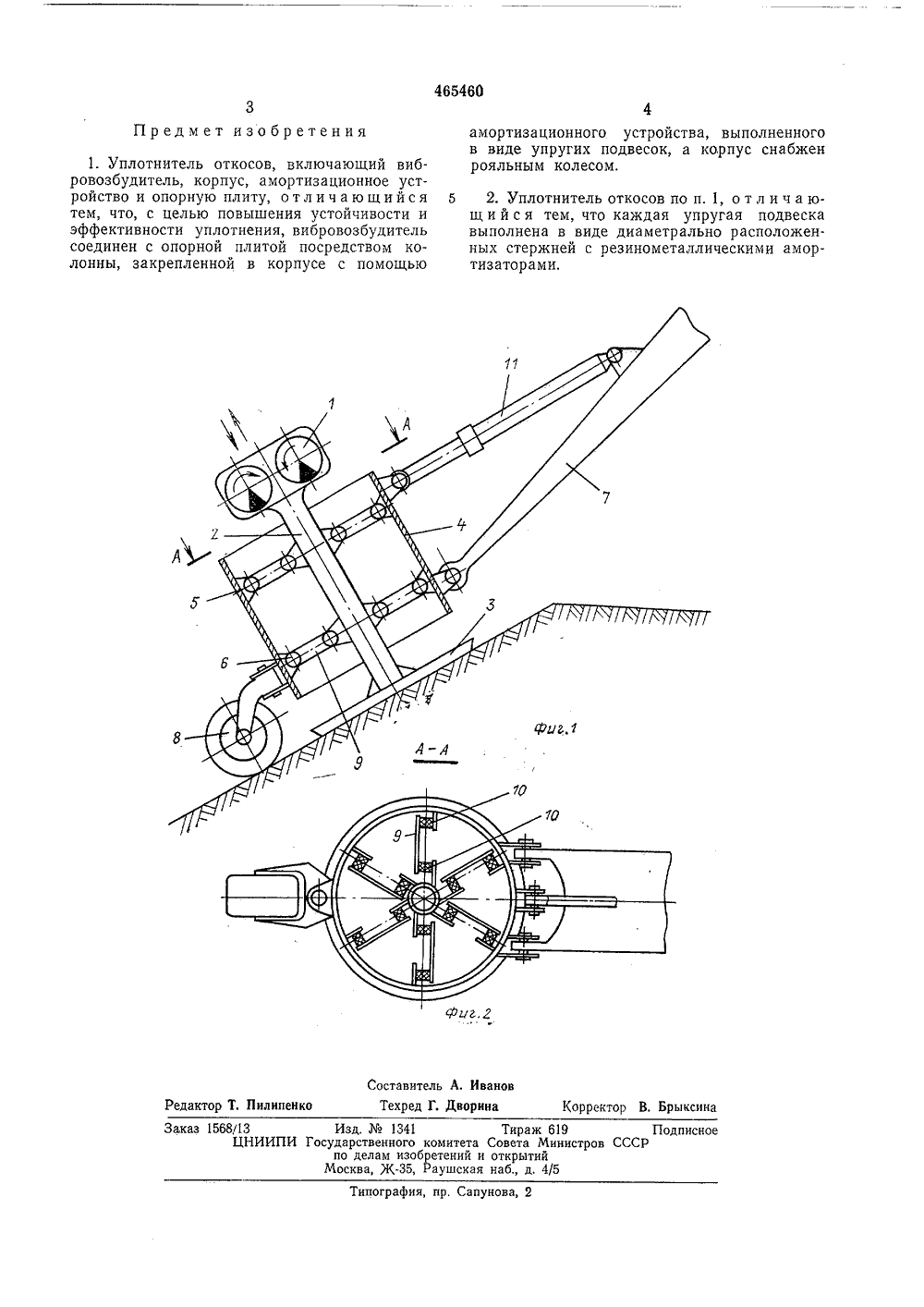

(51) М. Кл. Е 01 с 19/22 Государственный комнтетСовета Мнннстров СССРоо делам нзабретеннйн открытнй(54) УПЛОТНИТЕЛЬ ОТКОСОВ Устройство относится к области уплотнительной техники и предназначено для уплотнения грунтов и других материалов на откосах насыпей дамб, плотин и может быть также использовано на уплотнении горизонтальных поверхностей грунта в стесненных условиях.Известны уплотнители откосов, включающие вибровозбудитель, корпус, амортизационное устройство и опорную плиту.Однако в случае уплотнения наклонных поверхностей подвеска таких уплотнителей нуждается в направляющих, воспринимающих составляющую веса трамбовки. Кроме того, при работе трамбовки, из-за неравномерной осадки грунта возникают колебания трамбовки вокруг ее центра тяжести, которые являются причиной косых ударов о грунт. При косых ударах трамбовки краем ее уплотняющей плиты снижается эффективность уплотнения грунта. Целью изобретения является повышение устойчивости и эффективности уплотнения откосов.Для этого вибровозбудитель соединен с опорной плитой посредством колонны, закрепленной в корпусе с помощью амортизационного устройства, выполненного в виде упругих подвесок, а корпус снабжен рояльным колесом, Каждая из упругих подвесок выполне на в виде диаметрально расположенных стержней с резинометаллическими амортизаторами.5 На фиг, 1 показан навесной на стреле уплотнитель; на фиг. 2 - разрез по А - А на фиг, 1.Уплотнитель состоит из трамбовки, включающей вибровозбудитель 1, колонну 2 и опорную плиту 3, корпус 4 и амортизационное уст ройство, выполненное в виде упругих подвесок5, 6. Корпус шарнирно закреплен на стреле 7 базовой машины и имеет опирающееся на уплотняемую поверхность рояльное колесо 8. 15 Амортизирующее устройство состоит из разнесенных по высоте колонны 2 упругих подвесок 5 и 6, перпендикулярных к направлению рабочих движений трамбовки и расположенных между колонной 2 и корпусом 4. Каждая 20 из подвесок 5 и 6 выполнена из стержней 9,имеющих по обоим концам резинометаллические амортизаторы 10. С помощью гидроцилиндра 11 корпус 4 устанавливается в работе так, чтобы плита 3 была параллельна уплот няемой поверхности.Движением базовой машины вдоль откосаили ее стрелы вверх и вниз по откосу производится уплотнение всей поверхности откоса или позиционное уплотнение грунта в стеснен ных условиях.Корректор В, Брыксина Редактор Т, Пилипенко Заказ 1568/13 Изд,1341 Тираж 619 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 1. Уплотнитель откосов, включающий вибровозбудитель, корпус, амортизационное устройство и опорную плиту, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости и эффективности уплотнения, вибровозбудитель соединен с опорной плитой посредством колонны, закрепленной в корпусе с помощью амортизационного устройства, выполненного в виде упругих подвесок, а корпус снабжен рояльным колесом,5 2, Уплотнитель откосов по п. 1, о т л и ч а ющ и й с я тем, что каждая упругая подвеска выполнена в виде диаметрально расположенных стержней с резинометаллическими амортизаторами.

Смотреть

Заявка

1878019, 02.02.1973

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СТРОИТЕЛЬНОГО И ДОРОЖНОГО МАШИНОСТРОЕНИЯ

МАРКОВ ПАВЕЛ ИВАНОВИЧ

МПК / Метки

МПК: E01C 19/22

Метки: откосов, уплотнитель

Опубликовано: 30.03.1975
