Аппарат для хлорирования титансодержащих шихт

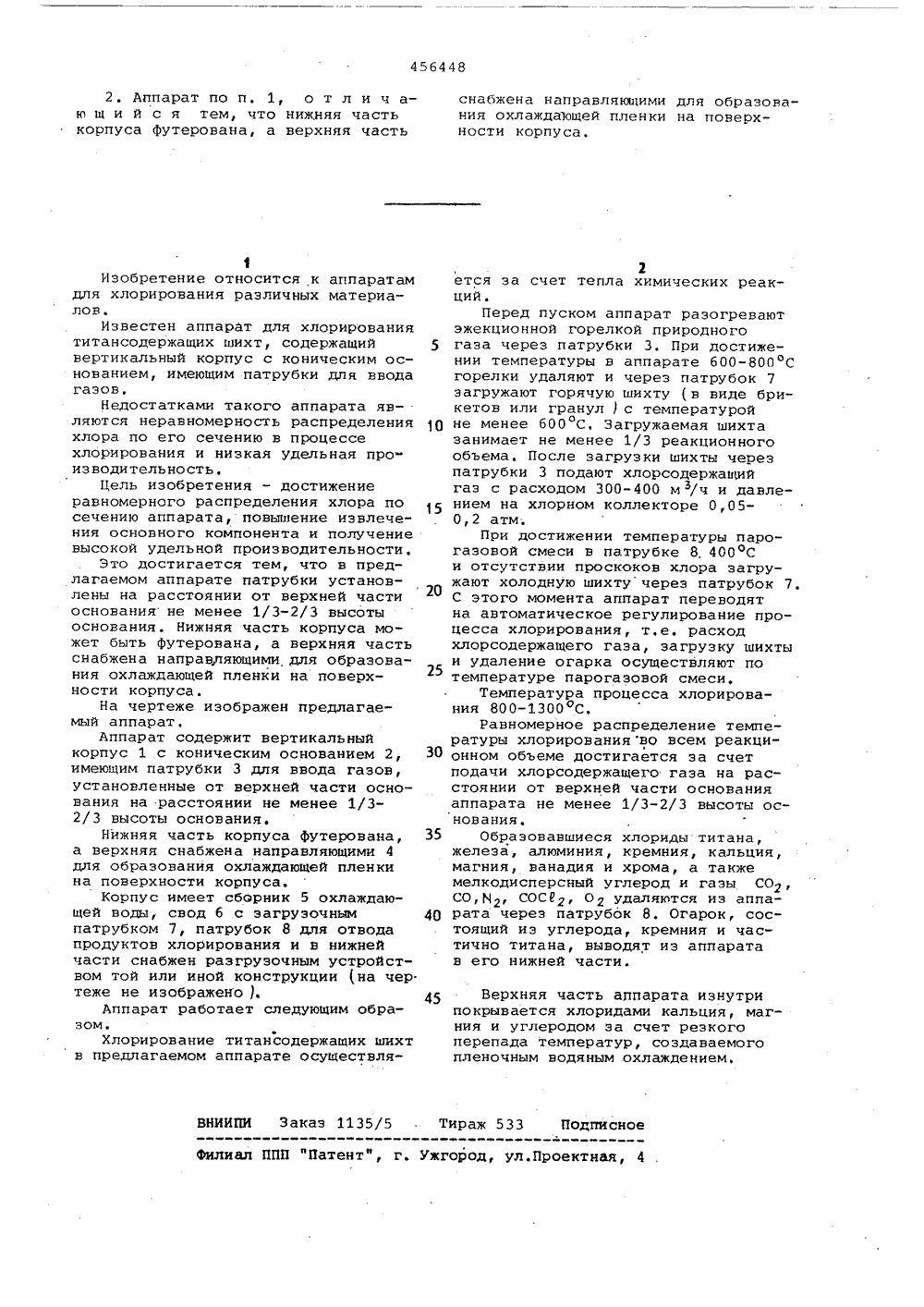

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 80456448 А 04; С 22 В 1 0 3(59 В ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ льследов а титана ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(21) 1719484/2 3-26122) 06.12,7146) 23,02,84. Бюл, Р 772) В.Ф. Шипилов, Н,В, ГалицкийЛ.А. Трифонов, Л.П, Хлопков,В.И. Цветков, А.М, Францевич,Д,В, Огурцов, В.Н. Калмыков, В,Асийко, А.А, Кокарев, В.В. Шарийи Е,В, Мильцов171) Всесоюзный научно-исский и проектный институт153) 66.096.5088,8) 154 ) (57 ) 1. АППАРАТ ДЛЯ ХЛОРИРОВАНИЯТИТАНСОДЕРЖАЩИХ ШИХТ, содержащийвертикальный корпус с коническим основанием, имеющим патрубки для ввода газов, о т л и ч а ю щ и й с ятем, что, с целью достижения равномерного распределения хлора по сечению аппарата, получения высокой удельной производительности и повышенияизвлечения основного компонента,патрубки расположены от верхней частиоснования на расстоянии не менее1/3-2/3 высоты основания,456448 ВНИИПИ Заказ 1135/5 . Тираж 533 Подписное филиал ППП "Патент", г. Ужгород, ул.Проектная, 4 2Аппарат по п, 1, о т л и ч аю щ и й с я тем, что нижняя часть корпуса футерована, а верхняя часть 1Изобретение относится к аппаратамдля хлорирования различных материалов.Известен аппарат для хлорированиятитансодержащих шихт, содержащийвертикальный корпус с коническим основанием, имеющим патрубки для вводагазовНедостатками такого аппарата являются неравномерность распределенияхлора по его сечению в процессехлорирования и низкая удельная производительность.Цель изобретения - достижениеравномерного распределения хлора посечению аппарата, повышение извлечения основного компонента и получениевысокой удельной производительности,Это достигается тем, что в предлагаемом аппарате патрубки установлены на расстоянии от верхней частиоснования не менее 1/3-2/3 высотыоснования. Нижняя часть корпуса может быть футерована, а верхняя частьснабжена направпяющими для образования охлаждающей пленки на поверхности корпуса.На чертеже изображен предлагаемый аппарат,Аппарат содержит вертикальныйкорпус 1 с коническим основанием 2,имеющим патрубки 3 для ввода газов,установленные от верхней части основания на расстоянии не менее 1/32/3 высоты оснонания.Нижняя часть корпуса футерована,а верхняя снабжена направляющими 4для образования охлаждающей пленкина поверхности корпуса,Корпус имеет сборник 5 охлаждающей воды, свод 6 с загрузочнымпатрубком 7, патрубок 8 для отводапродуктов хлорирования и н нижнейчасти снабжен разгрузочным устройством той или иной конструкции на чер.теже не изображено ).Аппарат работает следующим образом,Хлорирование титансодержащих шихтв предлагаемом аппарате осуществляснабжена направляющими для образования охлаждающей пленки на поверхности корпуса,2ется за счет тепла химических реакций.Перед пуском аппарат разогреваютэжекционной горелкой природного5 газа через патрубки 3. При достижении температуры в аппарате 600-800 Сгорелки удаляют и через патрубок 7загружают горячую шихту (в виде брикетов или гранул ) с температурой10 не менее 600 С, Загружаемая шихтазанимает не менее 1/3 реакционногообъема. После загрузки шихты черезпатрубки 3 подают хлорсодержащийгаз с расходом 300-400 м /ч и давлением на хлорном коллекторе 0,050,2 атм.При достижении температуры парогазовой смеси в патрубке 8. 400 Си отсутствии проскоков хлора загружают холодную шихту через патрубок 7.С этого момента аппарат переводятна автоматическое регулирование процесса хлорирования, т,е. расходхлорсодержащего газа, загрузку шихтыи удаление огарка осуществляют потемпературе парогазовой смеси,Температура процесса хлорирования 800-1300 С.Равномерное распределение температуры хлорированияво всем реакциЗО онном объеме достигается эа счетподачи хлорсодержащего газа на расстоянии от верхней части основанияаппарата не менее 1/3-2/3 высоты основания,35 Образовавшиеся хлориды титана,железа, алюминия, кремния, кальция,магния, ванадия и хрома, а такжемелкодисперсный углерод и газы СО 2,СО,Н 2, СОС 12, О удаляются из аппа 4 О рата через патрубок 8. Огарок, состоящий иэ углерода, кремния и частично титана, вынодят из аппаратан его нижней части. 4 Верхняя часть аппарата изнутрипокрывается хлоридами кальция, магния и углеродом эа счет резкогоперепада температур, созданаемогопленочным водяным охлаждением.
