Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

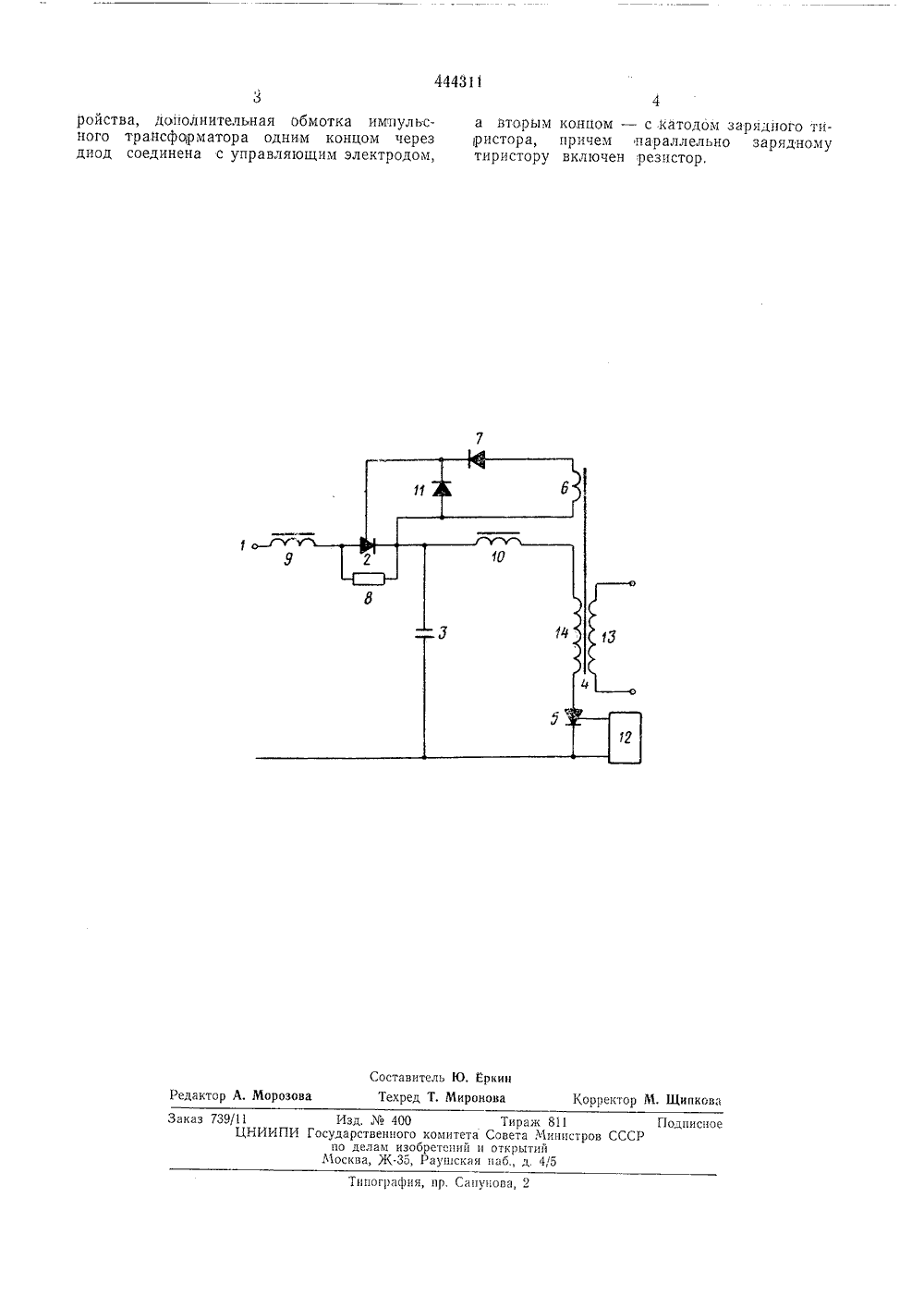

п 11 4443 И ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(61) Зависимое от авт (22) Заявлено 01.08.72с присоединением свидетельства(21) 1816953 26-9 1) М. Кл. Н 03 с 3 вкиГосударственный Совета Министро мнтет 32) Приоритетпубликовано 25.09.74. Бюллетень3 ата опубликования описания 03.04.75(5 1.376 (088.8 ло делам изобретений н открытий4) ФОРМИРОВАТЕЛЪ ИМПУЛЪСОВ редмет цз етени Формирователь последовательно тания, зарядный конденсатор, пар импульсный тран рцстор, о тл и ч а лью повышения импульс соединен тир исто ллельно форматор о щи йс надежно ов, содвржащии ые источник .пир, накопительный которому включенц разрядный титем, что, с цетц в работе устИзобретение относится к радиотехнике и может быть использовано в устройствах формирования мощных импульсов.Известен формирователь импульсов, содержащий последовательно соединенные ис точник питания, зарядный тиристор, накопительный конденсатор, параллельно кото- рому включен импульсный трансформатор и разрядный тиристор.Этот формирователь обладает низкой на дежностью.Цель изобретения - повышение надежности в работе устройства.Для этого дополнительная обмотка импульсного трансформатора одним концом че рез диод соединена с управляющим электродом, а вторым концом - с,катодом зарядного тиристора, причем параллельно заурядному тиристору включен резистор.На чертеже приведена принципиальная 20 электрическая схема предлагаемого формирователя импульсов, который содержит последовательно соединенные источник питания (на схеме не показан), подключаемый к клемме 1, зарядный тиристор 2, накопитель ный конденсатор 3, параллельно которому включен импульсный црансформатор 4, и разрядный тиристор 5. Дополнительная обмотка 6 трансформатора 4 одним концом через диод 7 соединена е управляющим элект родом тцристора 2, а вторым концом - с катодом тцрцстора 2. Параллельно тпрцстору 2 включен резистор 8. В схеме применены также дроссели 9 и 10, диод 11, схема 12 управления. Трансформатор 4 имеет обмотки: первичную 13 и вторичную 14.Работает формирователь следующим образом.Прц включении питания в начальный момент конденсатор 3 заряжается через резистор 8 до напряжения источника питания, После этого от схемы 12 поступает импульс, который открывает тирпстор 5. Конденсатор 3 разряжается по цепи: дроссель 10, обмотка 14, тирцстор 5. Процесс разряда конденсатора 3 колебательный, поэтому образуется импульс полярности, противоположной формируемому импульсу. За счет этого импульса закрывается тиристор 5 и открывается тиристор 2,Редактор А. Морозова Корректор М. Щипкова Заказ 73911 Изд.400 Тираж 811 Г 1 одписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 5 К, Раугнская наб., д. 4,5Типография, пр. Сапунова, 2 ройства, дополнительная обмотка импульсного трансформатора одним концом через диод соединена с управляющим электродом,а вторым концом - с катодом зарядного тиристора, причем параллельно зарядному тиристору включен резистор,
