Мост для измерения параметров комплексного сопротивления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

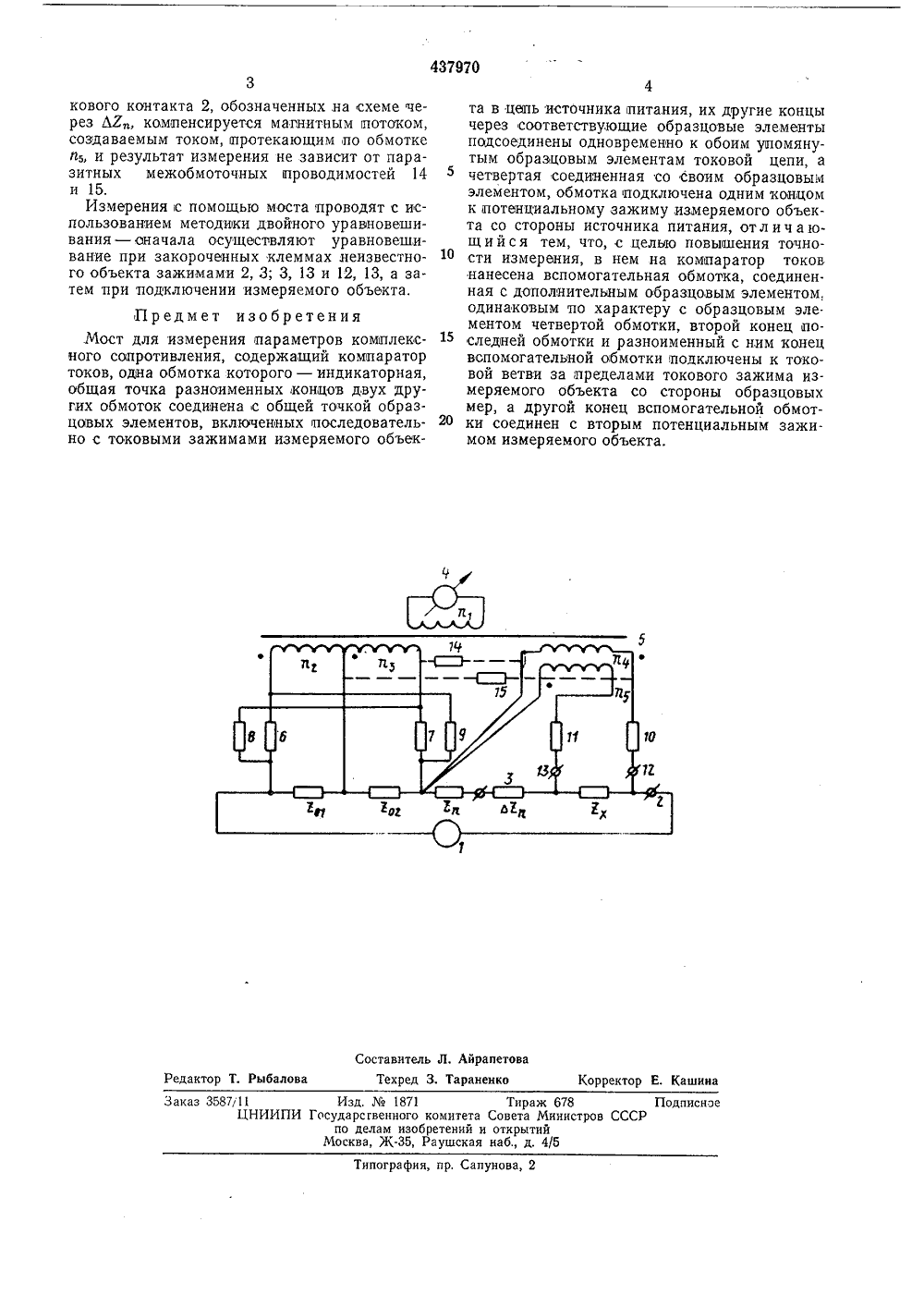

ОПИСАНИЕ ИЗОБРЕТЕНИЯ р 437970 Союз Советских Социалистицеских Реслублик(51) М. Кл. б 01 г 17 заявкис присоединени 32) Приоритет осударственныи кометеСовета Министров СССРоо делам изооретенийи открытий 53) УДК 621.317,733,.025(088,8).07.74. Бюллетень2 Дата опубликовани сания 1 б.01.7(72) вторыобретени А, Гербер и Н. А. Костылева 71) Заявитель Сибирский государственный научно-исследовательский институт метрологии(54) МОСТ ДЛЯ ИЗМ 2 со стороны образцовывспомогательной обмопотенциальным зажимекта. мер а другой коне си соединен с вторым м измеряемого объ инципиальн х проводим Изобретение относится к электроизмерительной технике и может быть иопользовано при измерении малых комплексных сопротивлений, включенных по четырехзажимной схеме.Известны мосты для измерения параметров комплексного сопротивления, содержащие компаратор токов, одна обмотка которого - индикаторная, общая точка разноименных концов двух других обмоток соединена с общей точкой образцовых элементов, включеиных последовательно с токовыми зажимами измеряемого объекта в цепь источника, питания, их другие концы через соответствующие образцовые элементы 1 подсоединены одновременно к обоим упомянутым образцовым элементам токовой цепи, а четвертая обмотка соединена через соответствующий образцовый элемент с потенциальными зажимами измеряемого объекта.Предложенный мост обеспечивает более высокую точность измерения благодаря тому, что в нем на компаратор токов нанесена вспомогательная обмотка, соединенная с дополнительным образцовым элементом, одинаковым по характеру с образцовым элементом четвертой обмотки. Второй конец последней обмотки и разноименный с ним конец вспомогательной обмотки подключены ес токовой ветви за пределами токового зажима измеряемого объекта На чертеже представлена пр аясхема моста с учетом паразитнь остей и сопротивлений.В цепь источника 1 питания последовательно включены образцовые элементы Аь Л, и 0 измеряемый объект Лс токовыми зажимами2, 3. Нуль-индикатор подсоединен к обмотке п компаратора 5 токов, обмотки п 2 и пз которого подключены через образцовые элементы 6 и 7 и проводимости 8 и 9 начального урав новешивания к образцовым элементам Л 0 ь А 2Обмотка п и включенная навстречу ей вспомогательная обмотка пкомпаратора токов соответственно через образцовые меры 10 и 11 подсоединены к потенциальным зажимам 12 и 0 13 измеряемого объекта, а другие разноименные концы этих обмоток подключены к токовой цепи моста за пределами токового зажима.Часть магнитного потока в сердечнике ком параторов токов, создаваемого током, протекающим по обмотке п, за счет падения напряжения на паразитных сопротивлениях проводников токовой цепи 2 и на сопротивлении токового вывода измеряемого комплексного 0 сопротивления, а также на сопротивлении тоРедактор Т. Рыбалова Корректор Е. Кашина Заказ 3587/11 Изд,1871 Тираж 678 Подписное ЦНИИПИ Государсгвенного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 кового контакта 2, обозначенных на схеме через ЛЛ, компенсируется магнитным потоком, создаваемым током, протекающим по обмотке пз, и результат измерения не зависит от паразитных межобмоточных проводимостей 14 и 15.Измерения с помощью моста проводят с использованием методички двойного уравновешивания - сначала осуществляют уравновешивание при закороченных клеммах неизвестного объекта зажимами 2, 3; 3, 13 и 12, 13, а затем при подключении измеряемого объекта. Предмет изобретенияМост для измерения параметров комплексного сопротивления, содержащий компаратор токов, одна обмотка которого - индикаторная, общая точка разноименных, концов двух других обмоток соединена с общей точкой образцовых элементов, вкл 1 оченных последовательно с токовыми зажимами измеряемого объекта в цепь источника питания, их другие концы через соответствующие образцовые элементы подсоединены одновременно к обоим упомянутым образцовым элементам токовой цепи, а четвертая соединенная со своим образцовьии элементом, обмотка подключена одним концом к потенциальному зажиму .измеряемого объекта со стороны источника питания, отл ич ающийся тем, что, с целью повышения точности измерения, в нем на компаратор токов нанесена вспомогательная обмотка, соединенная с дополнительным образцовым элементом, одинаковым по характеру с образцовым эле.ментом четвертой обмотки, второй конец последщей обмотки и разноименный с ним конец вспомогательной обмотки подключены к токовой ветви за пределами токового зажима измеряемого объекта со стороны образцовых мер, а другой конец вспомогательной обмот ки соединен с вторым потенциальным зажимом измеряемого объекта.
СмотретьЗаявка
1807739, 11.07.1972
СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ
ГЕРБЕР АРТУР АЛЕКСАНДРОВИЧ, КОСТЫЛЕВА НАДЕЖДА АНДРЕЕВНА
МПК / Метки
МПК: G01R 17/10
Метки: комплексного, мост, параметров, сопротивления
Опубликовано: 30.07.1974
