Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 435586
Авторы: Белорусский, Вишневский, Кобак, Шилов
Текст

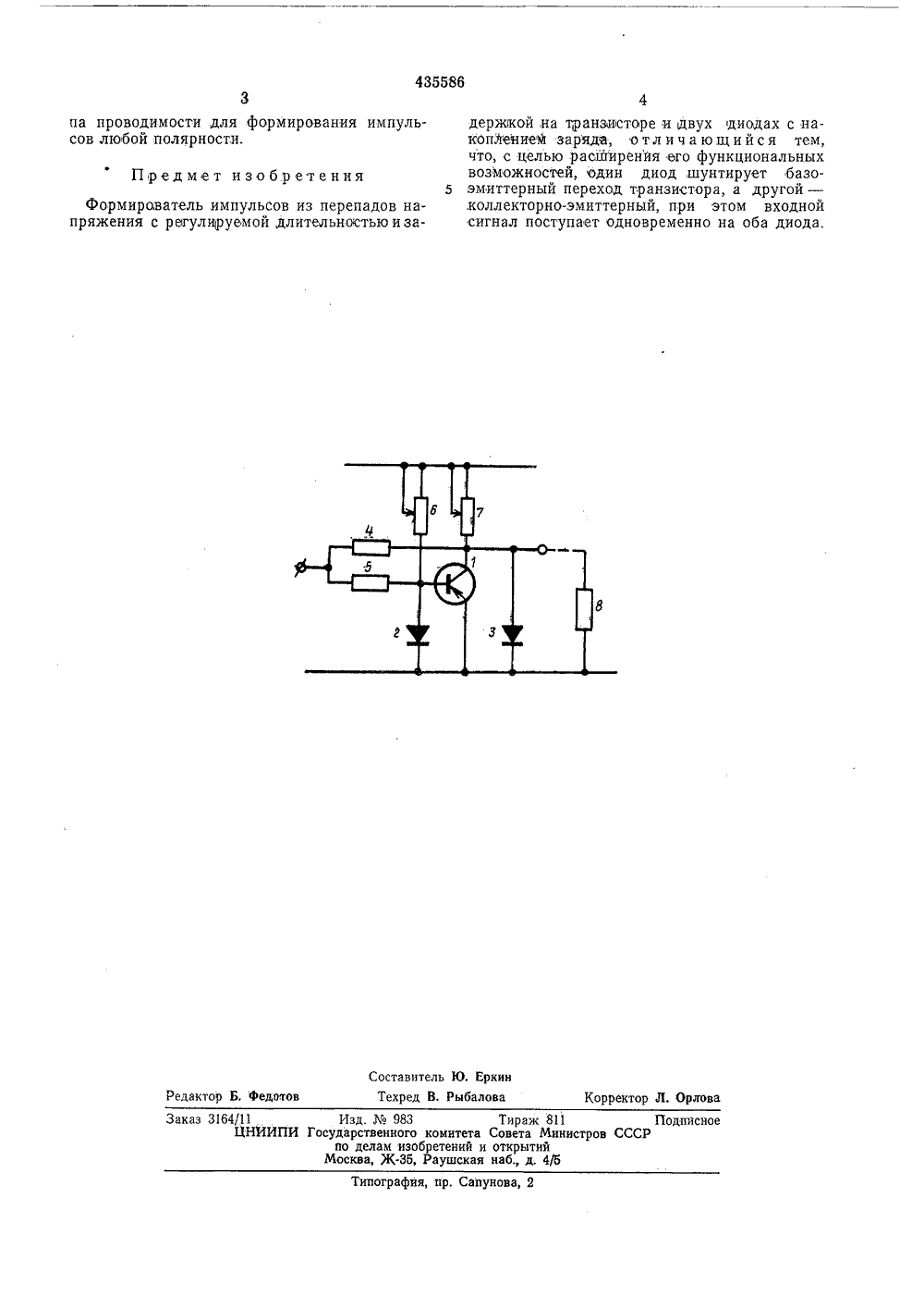

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУпц 435586 Союз Советским Социалистических Республик(51) М. Кл. Н 031 с 3/53 с присоединением заявки(32) ПриоритетОпубликовано 05.07.74. БюллетеньДата опубликования описания 21.11.7 осударственный иамитеСовета Министров СССРпа делам изобретенийи отирытий(088,8) 72) Авторы изобретения Вишневский, И, А. Кобак и А, Ф. Шилов Белорусский ордена Трудового Красного Знамени государственный университет им, В, И. Ленина(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к радиотехнике.Формирователь может быть использован вразличных устройствах наносекундной импульсной техники,Известен формирователь импульсов из перепадов напряжения с регулируемой длительностью и задержкой на транзисторе и,двухдиодах с накоплением заряда.Цель изобретения - расширение функциональных возможностей формирователя достигается тем, что в предлагаемом формирователе один диод шунтирует базо-эмиттерныйпереход транзистора, а другой - коллекторноэмиттерный; при этом входной сигнал поступает одновременно на оба диода.На чертеже приведена принципиальнаяэлектрическая схема предлагаемого устройства.Формирователь импульсов содержит транзистор 1, диоды 2 и 3 с накоплением зарядаи резисторы 4 - 8, Диод 2 шунтирует базоэмиттерный переход транзистора, а диод 3 -его коллекторно-эмиттерный переход, Входной сигнал подается через резисторы 4 и 5одновременно на оба диода.Работает, формирователь импульсов следующим образом,В исходном состоянии при отсутствии навходе схемы перепада напряжения прямой токдиода 2 больше тока диода 3, Ввиду конечной величины сопротивления базы диода 2 падение напряжения на нем, вызванное протеканием прямого тока, смещает переход эмиттербаза транзистора в обратном направлении, 5 Входной сигнал поступает через резисторы 4и 5 на оба диода. Так как начальный ток диода 3 меньше тока диода 2, время высокой обратной проводимости диода 3 меньше. Поэтому первым,переключается диод 3, что соответству ет фронту формируемого импульса и появлениюна коллекторе транзистора напряжения смещающего переход коллектор-база в обратном направлении. Спустя время, определяемое разностью фаз высокой обратной проводимости 15 диодов 3 и 2, переключается диод 2, что соответствует появлению на базе транзистора напряжения, смещающего переход база-эмиттер ,в прямом направлении, и открытию транзистора. Оокрытый вранзистор шунтирует диод 20 2, что соответствует спаду формируемого импульса.Таким образом, применение двух диодов снакоплением заряда и транзистора позволяет регулировать в широких пределах длитель ность формируемых импульсов и их задержкуотносительно начала входного сигнала с помощью переменных резисторов 6 и 7. Питание транзистора непосредственно от входного сигнала делает схему неполярной, т. е. дает воз можность применять транзисторы любого ти435586 Предмет изобретения Составитель Ю, Еркин Техред В. РыбаловаРедактор Б. федотов Корректор Л, Орлова Заказ 3164/11 Изд, Мо 983 Тираж 811 Подпнсное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 па проводимости для формирования импульсов любой полярности. Формирователь импульсов из перепадов напряжения с регулируемой длительностью и задерикой на транзисторе и двух диодах с накопЛенией заряда, отличающийся тем, что, с целью расширения его функциональных возможностей, один диод,шунтирует базоэмиттерный переход транзистора, а другой - ,коллекторно-эмиттерный, при этом входной сигнал поступает одновременно на оба диода,
СмотретьЗаявка
1843360, 04.11.1972
В. Н. Вишневский, И. А. Кобак, А. Ф. Шилов, Белорусский ордена Трудового Красного Знамени государственный университет В. И. Ленина
МПК / Метки
Метки: импульсов, формирователь
Опубликовано: 05.07.1974
