Формирователь двухполярных импульсов на туниельных диодах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

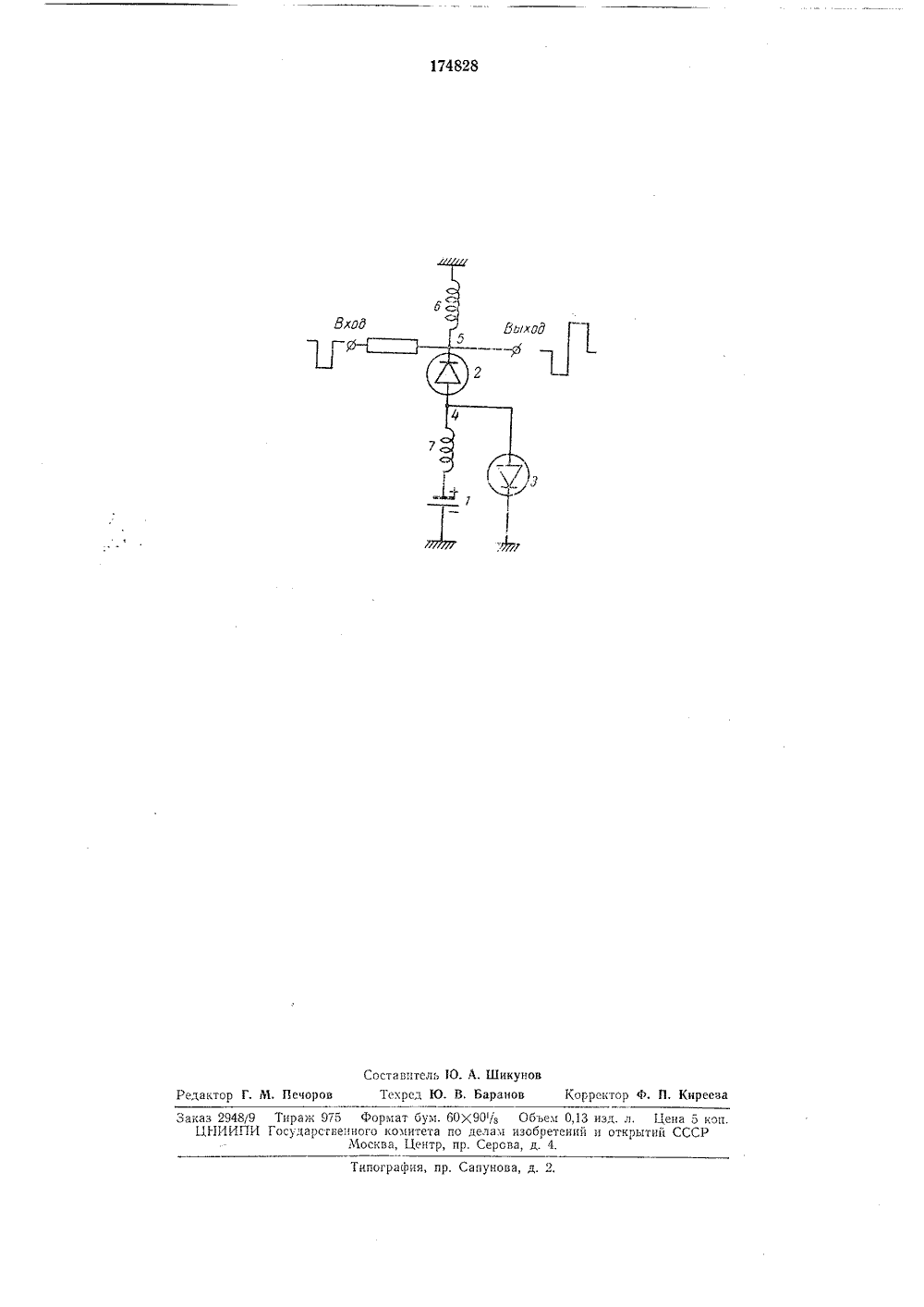

374828 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 42 гп, 14 п Заявлено 24.1.1964 ( 877879/26-24) с присоединением заявкиПриоритет МПК 6 061 Государственныйкомитет ло делам изобретенийи открытий СССР Опубликовано 07.1 Х.1965. Бюллетень18Дата опубликования описания 15.Х 1.19 б 5 УДК 681.14 - 523,8, П. Галецкий и Л, А, Любови явитель потенциала в точке 4 приводит к форсированному переключению туннельного диода 2 обратно на вторую восходящую ветвь. Тем самым восстанавливаются исходные рабочие точки туннельных диодов и схема готова к новому запуску. Таким образом, наличие туннельного диода 2 обеспечивает получение плоской вершины и крутого спада у обратного импульса.Индуктивности 6 и 7 выбираются одинаковыми. Для запуска схемы положительным импульсом необходимо изменить полярности включения уннельных диодов и источника питания.Предлагаемый формирователь может быть применен в схемах управления запоминающих устройств электронных вычислительных маИзвестны формирователи двухполярных импульсов на туннельных диодах.С целью упрощения, в предлагаемом формирователе одна пара одноименных электродов туннельных диодов соединена между собой и через катушку индуктивности подключена к источнику напряжения, в другой паре первый электрод подсоединен к общей шине, а второй через катушку индуктивностн - к входному разделительному сопротивлению,На чертеке изображена схема предлагаемого формирователя.Напряжение источника питания 1 выбирается таким, чтобы рабочие точки туннельных диодов 2 и 3 в статическом режиме находились на восходящей диффузионной ветви вольтамперной характеристики вблизи тока впадины. Входной импульс переводит туннель. ный диод 3 из высоковольтного состояния на первую восходящую ветвь характеристики. В результате, потенциалы точек 4 и 5 уменьшаются и на выходе формируется импульс той же полярности, что и входной импульс. Задним фронтом запускающего импульса туннельный диод 2 также переключается на первую восходящую ветвь вольтамперной характеристики, В это время ток через туннельный диод 3 увеличивается, и когда он достигает максимума характеристики, туннельный диод переключается на вторую восходящую ветвь характеристики. При этом быстрое увеличение едмет изобрет импульсов юи 1 ийся тем, ва, в нем одтуннельных и через каа к источниервый электа второй чек входному Формировател на туннельных ди что, с целью упро 5 на пара одноимен диодов соединена тушку индуктивно ку запрякения, в род подсоединен к О рез катушку инд разделительному сдвухполярных одах, отлича щения устройст ных электродов между собой сти подключен другой паре п общей шине,уктивности -опротивлению, одписная гоуппа17 РМИРОВАТЕЛЬ ДВУХПОЛЯРНЫХ ИМПУЛЬС НА ТУННЕЛЬНЫХ ДИОДАХ174828 сВыход Зхпд Составитель Ю. А. Шикунов дактор Г. М. 11 ечоров Текрсл Ю. В, Баранов Корректор Ф. 11. Кирееваипография, пр, Сапунова, д. 2,Заказ 2948/9 Тираж 975 Формат бум. 60 Х 90 з Объем 0,13 изд. л. Цена 5 коп ЦНИИПИ Государственного комитета по делам изобретений п открытий СССР Москва, Центр, пр. Серова, д. 4.
СмотретьЗаявка
877879
Ф. П. Галецкий, Л. А. Любович
МПК / Метки
МПК: H03K 3/315
Метки: двухполярных, диодах, импульсов, туниельных, формирователь
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-174828-formirovatel-dvukhpolyarnykh-impulsov-na-tunielnykh-diodakh.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь двухполярных импульсов на туниельных диодах</a>
