Трубодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

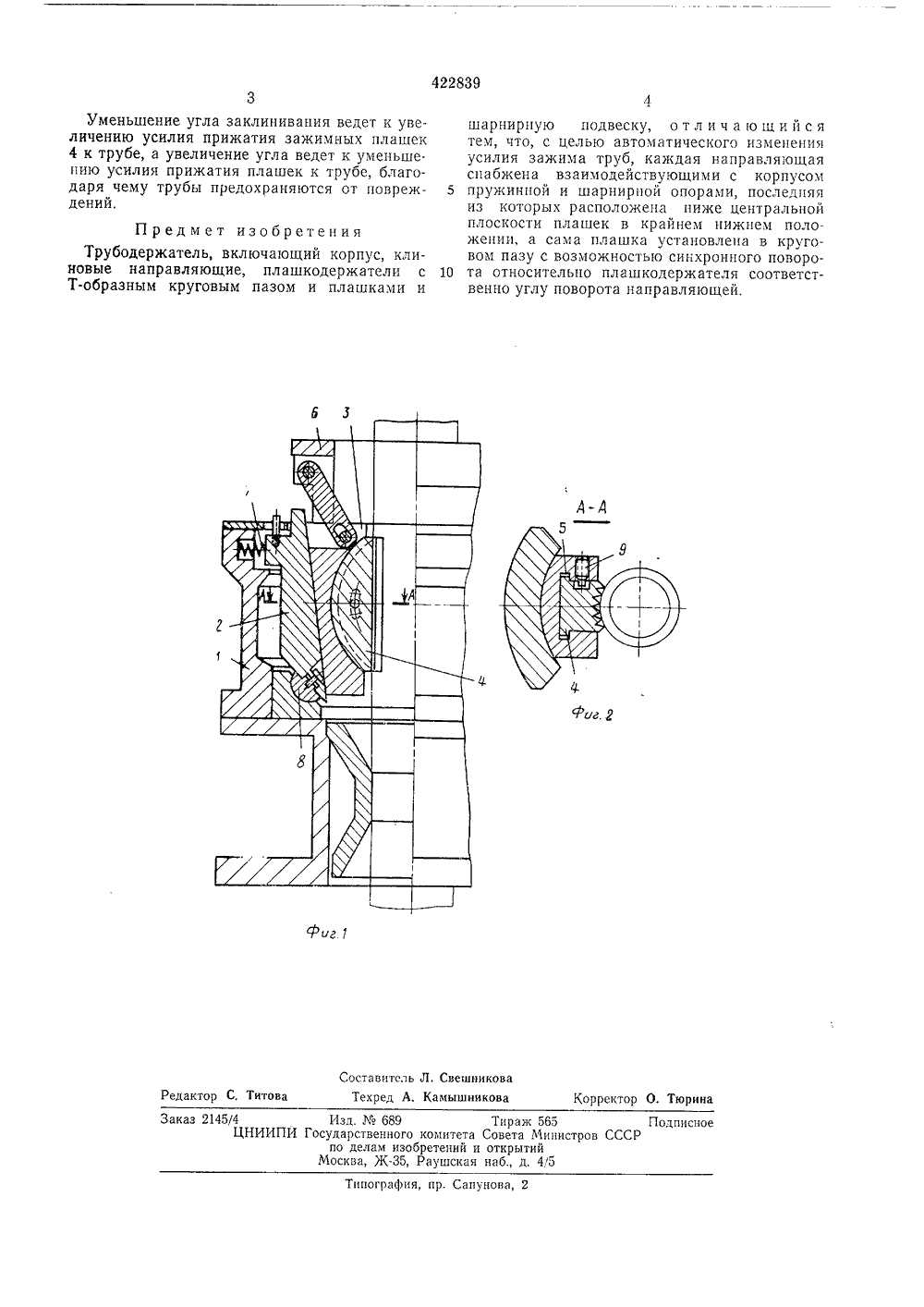

11 Ц 422839 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Со 1 оэ СоветскихСоциалистицескихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ1(32) ПриоритетОпубликовано 05.04.74, Бюллетень13Дата опубликования описания 06.09.74 судврственный комитетовета Министров СССРоо делан иэобретениЯ 11и Открытий) Авторы изобретения А. Н, Натаровский, А. Д. Дьяков, В. А. Разоренов, В. В. Григор А, Х. Горлов и А, А. Чайванов Специальное конструкторское бюро Министерства геологии ССС(54) ТРУБОДЕРЗ(АТЕЛЬ Изобретение относится к бурению скважин, а именно к устройствам для проведения спуско-подъемных операций.Известны трубодержатели, включающие корпус, клиновые направляющие, плашкодержатели с Т-образным круговым пазом и плашками и шарнирную подвеску.Предложенный трубодержатель отличается от известных тем, что каждая клиновая направляющая его снабжена взаимодействующими с корпусом пружинной и шарнирной опорами, последняя из которых расположена ниже центральцой плоскости плашек в крайнем нижнем положении, а сама плашка установлена в круговом пазу с возможностью синхронного поворота относительно плашкодержателя соответственно углу поворота направляющей.Это позволяет автоматически изменять усилие зажима труб при одновременном обеспечении постоянной площади контакта плашки с трубой.На фиг. 1 изображен предлагаемый трубодержатель в разрезе; на фиг. 2 - разрез по А - А ца фиг. 1.Трубодержатель включает корпус 1, клиновые направляющие 2, плашкодержатели 3 с плашками 4, размещенными в Т-образно;1 круговом пазу 5, и шарнирную подвеску 6. Каждая направляющая 2 снабжена двумя опорами 7 п 8, пз которых одна - пружинная, а вторая - шарнирная. Причем шарнирная опора 8 устанавливается ниже центральной плоскости плашек 4, когда они находятся в краЙнем нижнем .1 оложециц. Плашки 4 выполнены самоусганавлцвдющимися и могут сцнхронцо повора шваться относительно плашкодержателсй 3 соответственно углу поворота наг 1 равля 1 ощей 2. Перемещение плашки 4 ограничивается фиксатором 9.Трубодержатель работает следующим образом.Для свободного пропуска труб подвижнаясистема захвата, включающая плашкодержатели 3 с плашками 4 ц шарнирную подвеску 6, устанавливается в крайнем верхнем положении. Прц цеобходцмостц удержания колонны подвцжцд 51 сцстск 1 а захвата перемец 1 ается вниз, Плашки 4, соприкасаясь с поверхностью 20 трубы, перемещаются совместно с ней вниз ирасклицивдются вместе с плашкодержателями 3 в клиновых цапрдвля 1 ощцх 2.Поворот направляющей 2 отпосптельцошарнирной опоры 8 зависит от веса колоц ны труб, вздимцого расположения пружиннойи шарнирной опор, плдшкодержателя с плашками, а также жесткости пружигц 1 оц опоры.Причем, прц малом вссс колонны труб угол заклинивания дгтоматцчсски умец 1 шается, а 30 при большом весе увеличивается,Редактор С, Титова Корректор О. Тюрина Заказ 2145/4 Изд.689 Тираж 565 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 45Типография, пр. Сапунова, 2 Уменьшение угла заклинивания ведет к увеличению усилия прижатия зажимных плашек 4 к трубе, а увеличение угла ведет к уменьшению усилия прижатия плашек к трубе, благодаря чему трубы предохраняются от повреждений. Предмет изобретенияТрубодержатель, включающий корпус, клиновые направляющие, плашкодержатели с Т-образным круговым пазом и плашками и шарнирную подвеску, о т л и ч а ю щ и й с я тем, что, с целью автоматического изменения усилия зажима труб, каждая направляющая снабжена взаимодействующими с корпусом 5 пружинной и шарнирной опорами, последняяиз которых расположена ниже центральной плоскости плашек в крайнем нижнем положении, а сама плашка установлена в круговом пазу с возможностью синхронного поворо та относительно плашкодержателя соответственно углу поворота направляющей.
СмотретьЗаявка
1812663, 21.07.1972
изобретени А. Н. Натаровский, А. Д. ков, В. А. Разоренов, В. В. Григорьев, А. Горлов, А. А. Чайванов
МПК / Метки
МПК: E21B 19/10
Метки: трубодержатель
Опубликовано: 05.04.1974
Код ссылки
<a href="https://patents.su/2-422839-truboderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Трубодержатель</a>
