Устройство для измерения эквивалентных динамических параметров пьезоэлектрическихрезонаторов

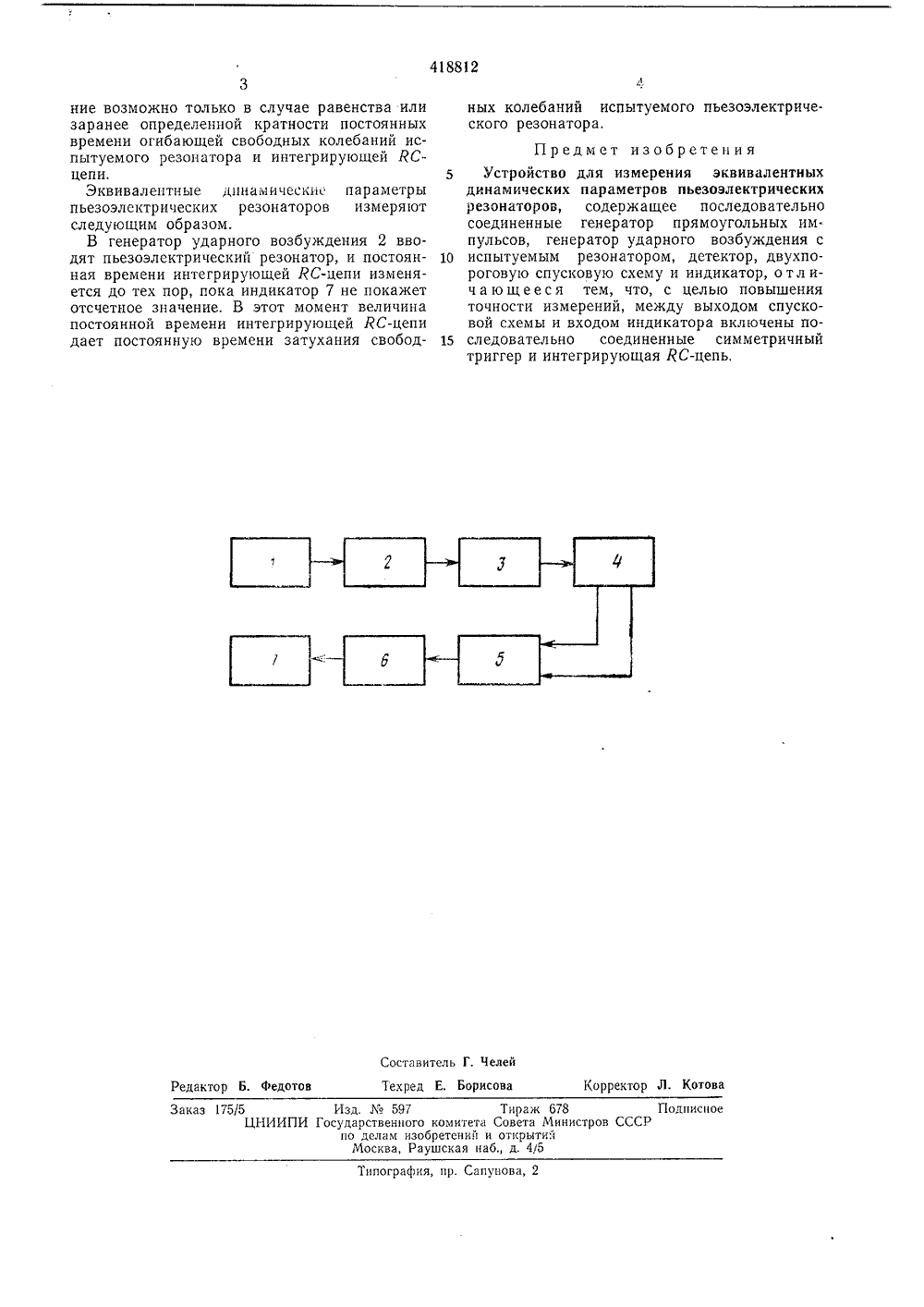

1111 48812 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик 61) Зависимо от авт. свидетельства(51) М, Кл. О 01 г 27 1) 1775660 26(22) Заявлено 21,04.7 нением заявки Хе с присо 2) Приорите осударственных комитет света Министров СССР 53) Ъ ДК 621 317 341(088.8) Бюллетень Ле 9писания 10 02 75 публиковано 05,03.7 но делам изобретений ткрытн ата опуоликоваш Авторыизобретен П, Кузьмин женцев, А, Н. Солдатенко(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЭКВИВАЛЕНТНЪХИНАМИЧЕСКИХ ПАРАМЕТРОВ ПЪЕЗОЭЛЕКТРИЧЕСКИРЕЗОНАТОРОВ 0 Известно устройство для измерения эквивалентных динамических параметров пьезоэлектрических резонаторов, содержащее последовательно соединенные генератор прямоугольных импульсов, генератор ударного возбуждения с испытуемым резонатором, детектор, двухпороговую спусковую схему и индикатор,Нелинейность характеристики амплитудного детектора является причиной значительной погрешности измерения.Цель изобретения - повышение точности измерений.Предлагаемое устройство отличается тем, что между выходом спусковой схемы и входом индикатора включены последовательно соединенные симметричный триггер и интегрирующая ЯС-цепь.Изобретение поясняется блок-схемой, Устройство для измерения эквивалентных динамических параметров пьезоэлектрических резонаторов содержит последовательно соединенные генератор прямоугольных импульсов 1, генератор ударного возбуждения 2 с испытуемым резонатором, детектор 3, двухпороговую спусковую схему 4, симметричный триггер 5, интегрирующую РС-цепь 6 и индикатор 7. Симметричный триггер 5 и интегрирующая ЯС-цепь б включены между выходом спусковой схемы 4 и входом индикатора 7. Генератор ударного возбуждения работает в режиме прерывистой генерации, который создается подачей управляющих прямоугольных импульсов с выхода генератора прямоугольных импульсов 1, причем период следования этих импульсов выбирается из условия многократного превышения максимально возможной постоянной времени огибающей свободнозатухающих колебаний испытуемого пьезоэлектрического резонатора.Экспоненциальная огибающая свободнозатухающих колебаний пьезоэлектрического резонатора выделяется детектором 3. Напряжение с выхода детектора поступает на вход двухпороговой спусковой схемы 4 с порогами срабатывания по напряжению Ь, и Ьз. Импульсы с выхода двухпороговой спусковои схемы управляют симметричным триггером 5, и длительность выходных импульсов триггера соответствует времени спада экспоненцпальной огибающей от уровня (/1 до уровня У. Прямоугольные импульсы с выхода триггера 5 поступают на интегрирующую ЯС-цепь с изменяемыми и известными параметрами. Величина напряжения, до которого заряжается конденсатор интегрирующей цепи за время действия импульса с выхода триггера 5, регистрируется индикатором 7. Чувствительность индикатора 7 выбирается такой, что его отсчетное показа418812 Составитель Г. ЧелейТехред Е, Борисова Корректор Л, Котова Редактор Б. Федотов Заказ 175/5 Изд, И 597 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Раушская наб д, 4/5Типография, пр. Сапунова, 2 ние возможно только в случае равенства или заранее определенной кратности постоянных времени огибающей свободных колебаний испытуемого резонатора и интегрирующей ЯС- цепи.Эквивалентные д 1 гнамические параметры пьезоэлектрических резонаторов измеряют следующим образом.В генератор ударного возбуждения 2 вводят пьезоэлектрический резонатор, и постоянная времени интегрирующей ЛС-цепи изменяется до тех пор, пока индикатор 7 не покажет отсчетное значение. В этот момент величина постоянной времени интегрирующей тсС-цепи дает постоянную времени затухания свободных колебаний испытуемого пьезоэлектрического резонатора. Предмет изобретения 5 Устройство для измерения эквивалентныхдинамических параметров пьезоэлектрических резонаторов, содержащее последовательно соединенные генератор прямоугольных импульсов, генератор ударного возбуждения с 10 испытуемым резонатором, детектор, двухпороговую спусковую схему и индикатор, о тл ич а ю щ е е с я тем, что, с целью повышения точности измерений, между выходом спусковой схемы и входом индикатора включены по следовательно соединенные симметричныйтриггер и интегрирующая ЯС-цепь,
