Генератор импульсов

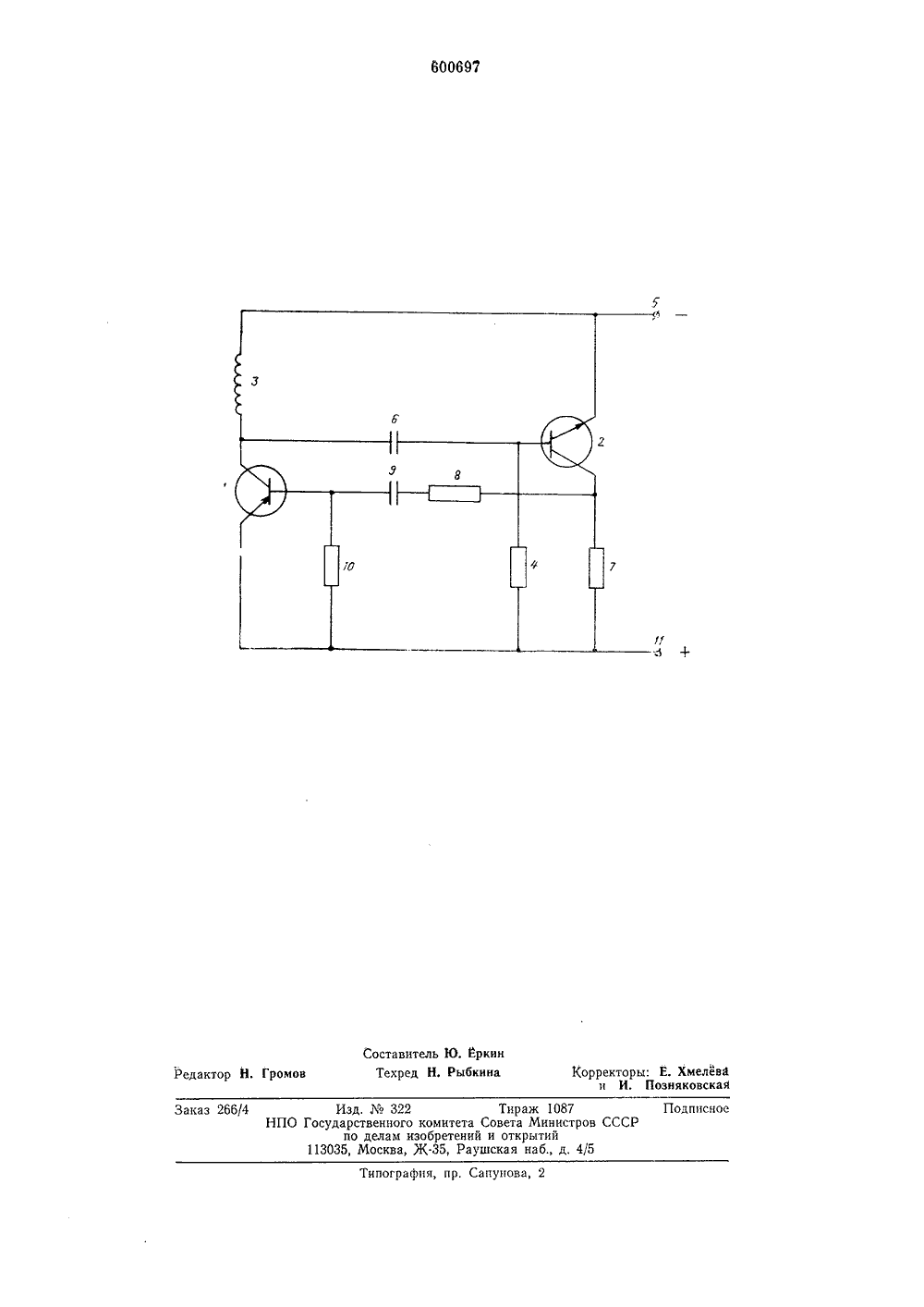

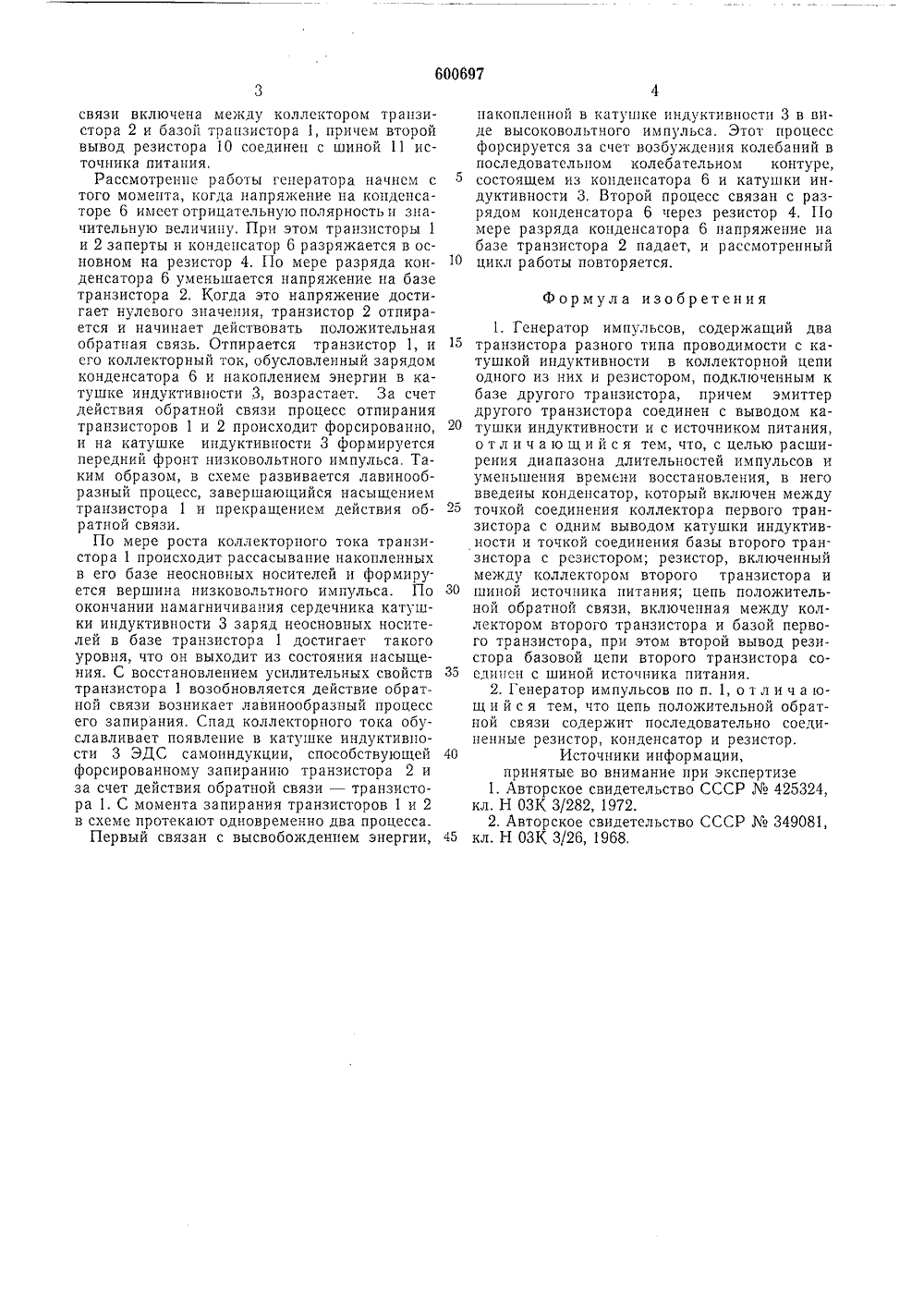

рц 1 6 ОО 69 Союз Советски оциалистических Республик(22) Заявлено 06.05.74 (2) 2025173/18-21 с присоедицеццем заявки М сударстеенный комите авета Министров ССС о лелам изобретений 3) Приоритет3) Опубликовано(71) Заявите 54) ГЕНЕРАТОР ИМПУЛЬ Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и вычислительной техники.Один из известных генераторов импульсов содержит ключевой каскад на транзисторе, в коллекторную цепь которого включена первичная обмотка трансформатора. Недостаток этого генератора заключается в большой сложности 11,Наиболее близким техническим решением к изобретению является генератор импульсов, содержащий два транзистора разного типа проводимости с катушкой ицдуктивностц в коллекторной цепи одного из них и резистором, подключенным к базе другого транзистора, причем эмиттер другого транзистора соединен с выводом катушки индуктивности и с источником питания 2,Однако этот генератор обладает сравнительно большим временем восстановления и имеет узкий диапазон длительностей выходных импульсов.Цель изобретения - расширение диапазона длительностей импульсов и уменьшение времени восстановления. Для этого в генератор импульсов введены конденсатор, который включен между точкой соединения коллектора первого транзистора с одним выводом катушки индуктивности и точкой соединения базы второго транзистора с резистором; резистор,включенпыц между коллектором второго транзистора ц шиной источника питания; и цепь положительной обратной связи, включенная между коллектором второго транзистора и базой первого транзистора, при этом второй вывод резистора базовой цепи второго транзистора соединен с ц.цной источника питания.Цепь положительной обратной связи содержит последовательно соединенные резистор, конденсатор и резистор.На чертеже приведена принципиальная электрическая схема предлагаемого генератора импульсов.Он содержит два транзистора 1 и 2 разного типа проводимости с катушкой ицдуктивности 3 в коллекторной цепи транзистора 1 и резистором 4, подключенным к базе транзистора 2. Эмиттер транзистора 2 связан с выводом катушки 3, соединенным с шиной 5 источника питания. Кроме того, в генератор введены конденсатор 6, резистор 7 и цепь положительной обратной связи, состоящая цз последовательно соединенных рсзцстора 8, конденсатора 9 и резистора 10. Конденсатор 6 включен между точкой соединения коллектора транзистора 1 с выводом катушки цндуктивности 3 и точкой соединения базы второго транзистора 2 с резистором 4. Резистор 7 включен между коллектором транзистора 2 ц шиной 11 источника питания. Цепь положительной обратнойсвязи включена между коллектором транзистора 2 и базой транзистора 1, причем второй вывод резистора 10 соединен с шиной 11 источника питания.Рассмотрение работы генератора начнсм с того момента, когда напряжение на конденсаторе 6 имеет отрицательную полярность и значительную величину. При этом транзисторы 1 и 2 заперты и конденсатор 6 разряжается в основном на резистор 4. По мере разряда конденсатора 6 уменьшается напряжение на базе транзистора 2, Когда это напряжение достигает нулевого значения, транзистор 2 отпирается и начинает действовать положительная обратная связь. Отпирается транзистор 1, и его коллекторный ток, обусловленный зарядом конденсатора 6 и накоплением энергии в катушке индуктивности 3, возрастает. За счет действия обратной связи процесс отпирания транзисторов 1 и 2 происходит форсированно, и на катушке индуктивности 3 формируется передний фронт низковольтного импульса, Таким образом, в схеме развивается лавинообразный процесс, завершающийся насыщением транзистора 1 и прекращением действия обратной связи.По мере роста коллекторного тока транзистора 1 происходит рассасывание накопленных в его базе неосновных носителей и формируется вершина низковольтного импульса. По окончании намагничивания сердечника катушки индуктивности 3 заряд неосновных носителей в базе транзистора 1 достигает такого уровня, что он выходит из состояния насыщения. С восстановлением усилительных свойств транзистора 1 возобновляется действие обратной связи возникает лавинообразный процесс его запирания. Спад коллекторного тока обуславливает появление в катушке индуктивпости 3 ЭДС самоиндукции, способствующей форсированному запиранию транзистора 2 и за счет действия обратной связи - транзистора 1. С момента запирания транзисторов 1 и 2 в схеме протекают одновременно два процесса.Первый связан с высвобождением энергии,накопленной В катушке индуктивности 3 В Виде высоковольтного импульса. Этот процесс форсируется за счет возбуждения колебаний в последовательном колебательном контуре, состоящем из конденсатора 6 и катушки индуктивности 3, Второй процесс связан с разрядом конденсатора 6 через резистор 4. По мере разряда конденсатора 6 напряжение на базе транзистора 2 падает, и рассмотренный 1 О цикл работы повторяется. Формула изобретения1. Генератор импульсов, содержащий два15 транзистора разного типа проводимости с катушкой индуктивности в коллекторной цепиодного из них и резистором, подключенным кбазе другого транзистора, причем эмиттердругого транзистора соединен с выводом ка 20 тушки индуктивности и с источником питания,о тл и ч а ю щи й с я тем, что, с целью расширения диапазона длительностей импульсов иуменьшения времени восстановления, в неговведены конденсатор, который включен между25 точкой соединения коллектора первого транзистора с одним выводом катушки индуктивности и точкой соединения базы второго транзистора с резистором; резистор, включенныймежду коллектором второго транзистора и30 шиной источника питания; цепь положительной обратной связи, включенная между коллектором второго транзистора и базой первого транзистора, при этом второй вывод резистора базовой цепи второго транзистора соЗ 5 единен с шиной источника питания.2. Генератор импульсов по п. 1, о т л и ч а ющ и й с я тем, что цепь положительной обратной связи содержит последовательно соединенные резистор, конденсатор и резистор.40 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР425324,кл. Н ОЗК 3/282, 1972.2. Авторское свидетельство СССР349081,45 кл. Н ОЗК 3/26, 1968,600697 Редактор Н. Громов одппсно аказ 26 СССР НПО 45 Составитель Ю. Еркн Техред Н. Рыбкина Изд,322 Тираж 1087 Государственного комитета Совета Минис по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д
