Электрододержатель дуговой печи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

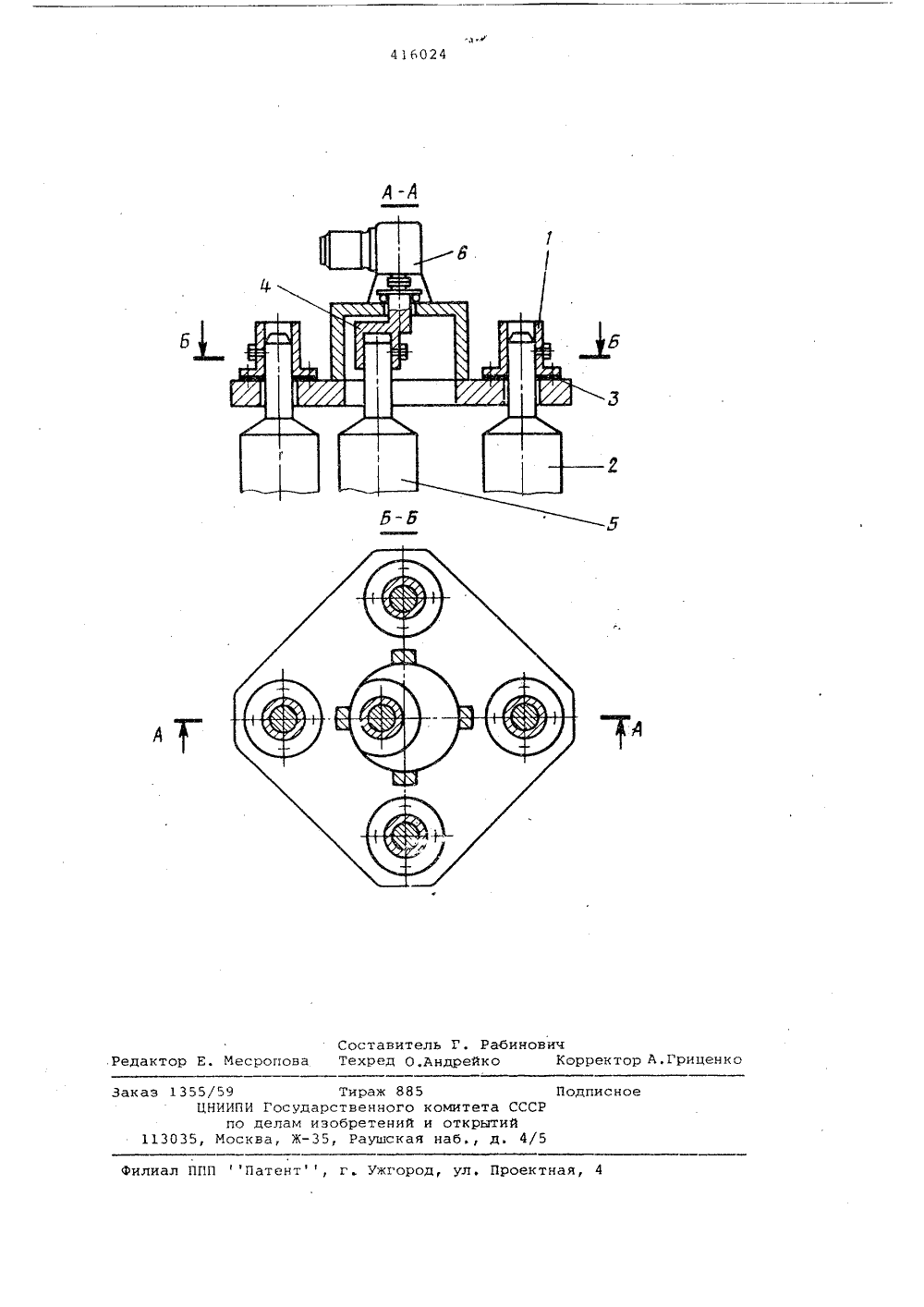

Союз Советских Социалистических Республик(23) Приоритет Н 05 В 7/10 Государственный комитет СССР ио дедам изобретений и открытий(72) Авторы изобретения В.И. Медовар, В.А. Приходько и В.М. Мартын Ордена Ленина и ордена Трудового КрасногоЗнамениинститут электросварки им. Е. О. Патона(54) ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДУГОВОЙПЕЧИ Формула изобретения Электрододержатель дуговой печи,например электрошлаковой, содержащий корпус и установленный в его центральной части фиксирующий элемент бестоковой расходуемой заготовки, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности печи, фиксирующий элемент установлен с эксцентриситетом относительно вертикальной оси симметрии электрододержателя. Изобретение относится к областиэлектрометаллургии и может быть использовано при электрошлаковой выплавке высококачественных слитков.Известны электрододержатели дуговой печи, содержащие корпус и установленный в его центральной частификсирующий элемент бестоковой расходуемой заготовки. Однако такиеэлектрододержатели не обеспечиваютравномерного заполнения отдельныхручьев кристаллизатора, что снижаетпроизводительность печи,В предлагаемом электрододержателефиксирующий элемент установлен с 15эксцентриситетом относительно вертикальной оси симметрии электрододержателя, Это позволяет в случаеснижения уровня металлической ванныв одном из ручьев сместить бестоковую заготовку или расходуемый электрод в сторону этого ручья и, соответственно, подать в него дополнительную порцию жидкого металла, т.е,выравнить уровни металлических ванн 25в ручьях. На чертеже показан один из вариантов выполнения с;.исываемого электрододержателя, ЗО Электрододержатель снабжен четырьмя фиксирующими элементами 1 для расходуемых электродов 2, изолированных от основания электрододержателя прокладками 3, и одним эксцентричным подвижным фиксирующим элементом 4 для бестоковой заготовки 5. Фиксирующий элемент 4 выполнен с приводом 6, обеспе ивающим его вращение вокруг вертикальной оси электрододержателя,Предлагаемый электрододержатель прост в изготовлении, а применение его обеспечивает безаварийную работу электрошлаковой печи416024 Составитель Г. Рабиновичесропова Техред О.Андрейко Корректор А,Гриценк Редакто Заказ 1355 ис лиал ППП Патент, г . Ужгород, ул, Проектна ЦНИИПИ по д 113035, Москв
СмотретьЗаявка
1723052, 09.12.1971
ИНСТИТУТ ЭЛЕКТРОСВАРКИ ИМ. Е. О. ПАТОНА АН УКРАИНСКОЙ ССР
МЕДОВАР Б. И, ПРИХОДЬКО В. А, МАРТЫН В. М
МПК / Метки
МПК: H05B 7/10
Метки: дуговой, печи, электрододержатель
Опубликовано: 25.04.1980
