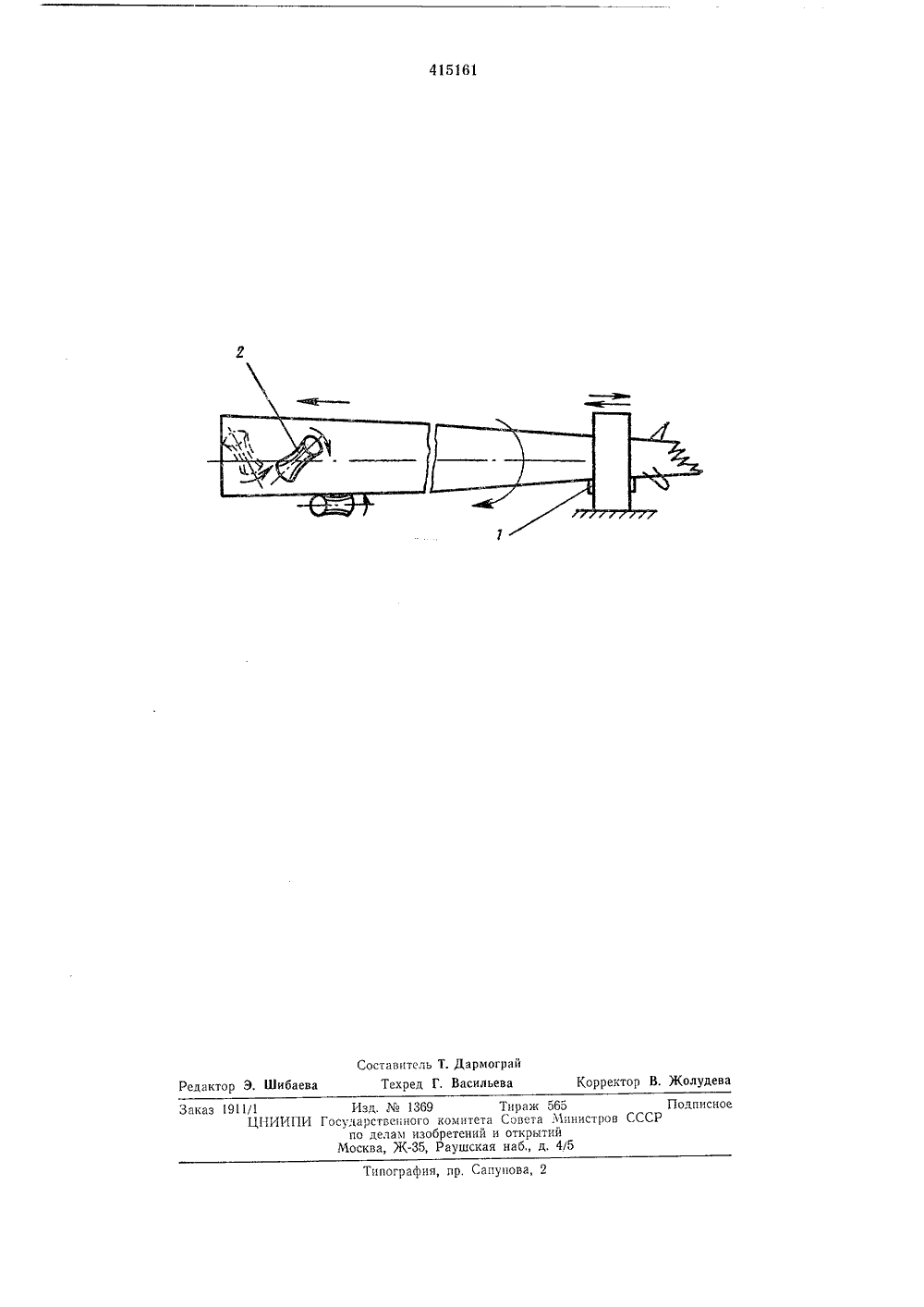

Способ обрезки сучьев с поваленных деревьев

Номер патента: 406734

Опубликовано: 01.01.1973

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, поваленных, стволов, сучьев

...благодаря тому, что при выдвижении корпуса по направлению к дереву дополнительные ножи раньше вхо дят,в соприкосновение со стволом. Этим доагаемое устрой азрез по А - А Известно устройство для очистки от сучьев стволов поваленных деревьев, включающее неподвижное основание, на котором подвижно установлены основной нож силового резания и дополнительный подпружиненный нож силового резания.Целью изобретения является повышение надежности работы.Достигается это тем, что корпус привода дополнительного подпружиненного ножа силового резания, выполнен с упором, взаимодействующим в процессе работы с выступами, расположенными на корпусе привода основного ножа силового резания,На фиг. 1 показано предлство, вид сбоку; на фиг. 2 - рна фиг....

Номер патента: 1265047

Опубликовано: 23.10.1986

Авторы: Безносиков, Броваров, Ефимов, Панев

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...9 обечайки 8 образуют нишу 18, расположенную в нижней части корпуса приемной головки 7, а конец балки 1 расположен в этой нише, причем лебедка 5 смонтирована на торце балки 1, т.е. сразу за концом балки, расположенной в нише 18.Устройство работает следующим образом,Оператор наклоняет балку 1, при этом рабочие органы сучкорезной головки 6 захватывают комель дерева и одновременно подают его в протаскивающий механизм 3. Затем включают лебедку 5, рабочая ветвь 17 каната которой перемещает механизм 3 с зажатым деревом к приемной головке 7, в это время срезаются сучья. При достижении деревом приемной головки 7, когда торец его комля выйдет за ножи 12, включают гидроцилиндр 16, который, воздействуя на рычаг 10, поворачивает его. Рычаг 10...

Номер патента: 1102493

Опубликовано: 07.07.1984

Автор: Йосеф

МПК: F16H 21/54

Метки: вращательного, движения, колебательное, преобразования, пространственное

...основным и дополнительным зубчатыми колесами, двух взаимодействующих с шариками дополнительных опор, жестко связанных с основным и дополнительным дисками, зубчатой передачи, элементы которой взаимодействуют с основным и дополнительными зубчатыми колесами, основного и дополнительного кулачков," установленных на основном и дополнительном валах, взаимодействующих с кулачками посредством роликов основного и дополнительного рычагов, установленных с возможностью вращения относительно основания, основного и дополнительного упругих элементов, взаимодействующих одними концами с основным и дополнительными рычагами соответственно, а другими - с основным и дополнительным регулировочными элементаю, установленными с возможностью перемещения...

Номер патента: 604732

Опубликовано: 30.04.1978

Авторы: Афанасьева, Валеев, Коробочкин, Эйгенброт

МПК: B61L 1/08

Метки: анализатор, движения, колесной, оси, рельсового, транспорта

...Р, и Я, О происходит так, как показано на фиг, 3 (см,сигналы а, б). Благодаря тому, что чувствительные элементы Я, и Дз датчиков 1 и 2 включены по схеме, представленной на фиг. 2, сигналы в, г, д на входах формирователей 3, 4 25 и 6 соответственно имеют вид кривых.На выходе формирователя 4 единичныйсигнал е исчезает раньше, чем на выходе формирователя 3 появляется сигнал ж. Вновь единичный сигнал е на выходе формирователя 4 ЗО появляется тогда, когда такой же сигнал ж3еще присутствует на выходе формирователя 3, т. е. выполняется условие У,р,)У,р, и Уотн М/отн, Комбинация единичных сигналов на выходах формирователей 3 и 4 является открывающей для схемы И 5, которая в этот период имеет на своем выходе потенциал, соответствующий единичному...
