Ферритовый материал с прямоугольной петлей гистерезиса
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 407402
Текст

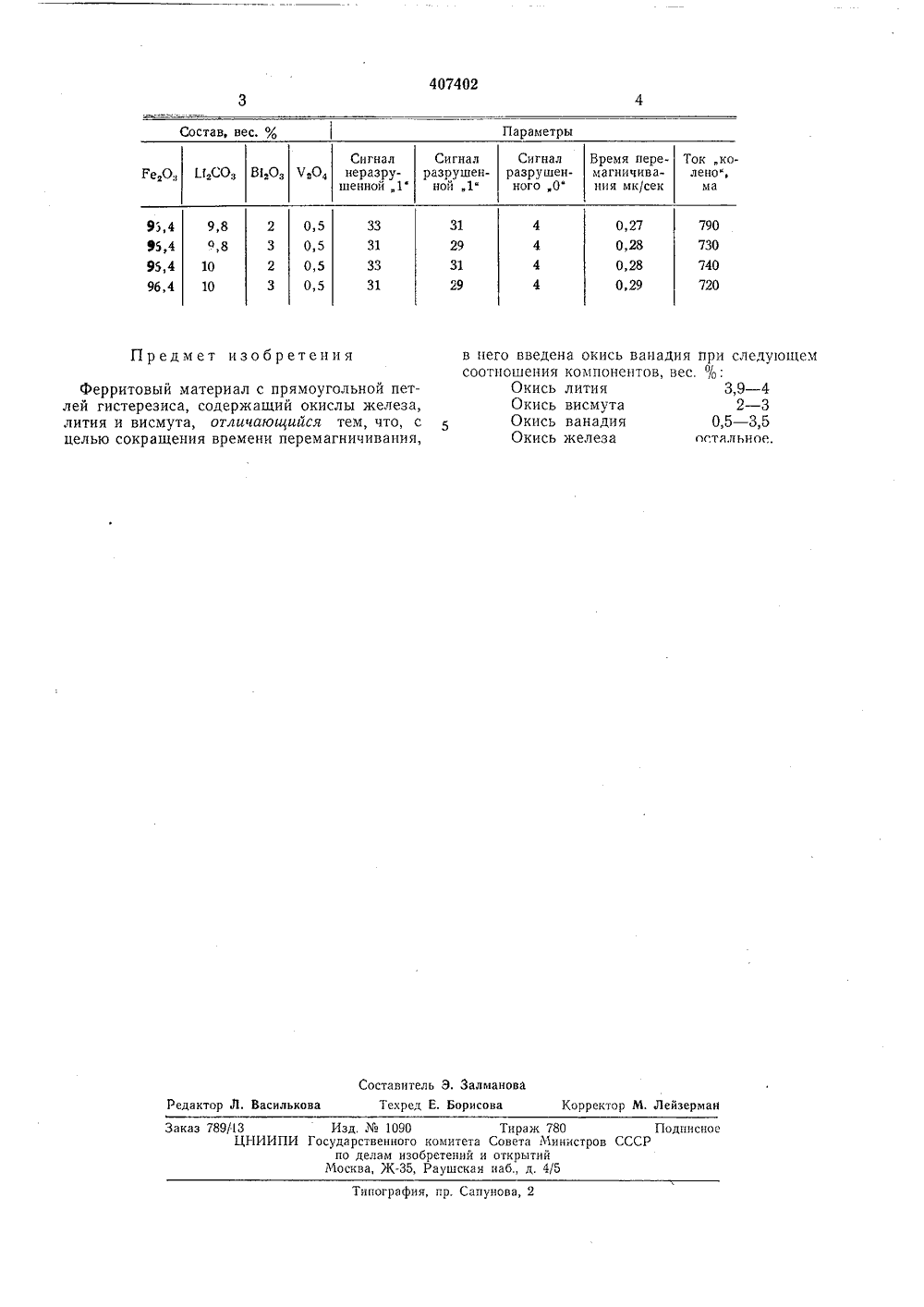

О П И С А Н И Е 407402ИЗОБРЕТЕНИЯК АВТОРО(ОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистицескихРеспублик Зависимое от авт. свидетельства-М. Кл. Н 011 1/1 Н 011 1/3аявлено 25.Х 1.1971 ( 1718652/22-1)присоединением заявкиПриоритетОпубликован асудврственный камитеСавета Министрав СССРаа делам изааретенийн аткрытий УД 1,Х 1,1973, Бюллетень46 18.124 (088,8) Дата опубликования описания 9.1 Ъ.197 АвторыизобретенияЗаявитель С. С. Горелик, 3. А. Бабич, Л. М. Летюк и В. А. Нифон Московский ордена Трудового Красного Знамени институт стали и сплавовОЛЪНОЙ ФЕРРИТОВЫЙ МАТЕРИАЛ С ПРЯМ ПЕТЛЕЙ ГИСТЕРЕЗИС Первичный и вторичный помол осуществляют в шаровой мельнице в течение восьми часов, предварительную ферритизацию - при 800 С в течение трех часов и окончательный 5 обжиг - при 940 С в течение десяти минут споследующим охлаждением заготовок вместе с печью. Добавку окиси ванадия вводят на стадии вторичного помола шихты.В таблице представлены импульсные пара мстры предлагаемого ферритового материала. еррнтолей гири менеи логи- техники,с прямоержащий,89,1 - 90,33,0 - 3,1 2,9 - 4,0 3,0 - 4,0 Окис Окис Окис Окис железа лития никеля висмут при воздействии нах импульсов тока со ками: льсов - 0,07 мксек, итывания - 1 мксск,щего импульса -туды разрушающеготывання - 0,6. Испытанн сердечники следующим время на длительност длнтельност 5 мксек, оп импульса кя проводились прямоугольны и характерист растания имп ь импульса сч ь разрушаю ошение ампли импульсу счи кращение времени товых материалов. ый ферритовый мадия при следующем вес. %: ения - с я ферри редлагаех окись вана понентов Цель изобре перемагннчива Для этого в териал введена соотношении комый ферритовый мат петлей гистерезиса мя перемагничиванииспользовать его дл вующих запоминающ ифровых вычислитель бладает высокой т позволяет нспользова аботающнх в услови турных требований,Предлагае моугольной женное вре возможность 25 быстродейст электронноц а также о постыл, что ройствах, р 30 ных темпераОкись литияОкись висмутаОкись ванадияОкись железа 3,9 - 42 - 3 0,5 - 3,5 тальное Предлагаемый матерна кольцевых сердечников 0,13 мм по обычной кер гии. получают в видразмером 0,6 0,4амической техноло Изобретение относится к областивых материалов с прямоугольной пстерезнса, которые находят широкоение в запоминающих, переключающических устройствах вычислительнойавтоматики и телемеханики.Известен ферритовый материалугольной петлей гистерезиса, содвес %: ериал с пряимеет пония, что дает я построения тх устройств ных машин, ермостабильть его в устях повышенВ 40 з Ге,О,Предмет изобретения в него введена окись ванадия при следующемсоотношения компонентов, вес, %;Окись лития 3,9 - 4Окись висмута 2 - 3Окись ванадия 0,5 - 3,5Окись железа остальное. Ферритовый материал с прямоугольной петлей гистерезиса, содержащий окислы железа, лития и висмута, отличающийся тем, что, с целью сокращения времени перемагничивания,Составитель Э. Залманова Техред Е. БорисоваРедактор Л. Василькова Корректор М, Лейзерман Заказ 789/13 Изд.1090 Тираж 780 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5
СмотретьЗаявка
1718652
МПК / Метки
Метки: гистерезиса, материал, петлей, прямоугольной, ферритовый
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-407402-ferritovyjj-material-s-pryamougolnojj-petlejj-gisterezisa.html" target="_blank" rel="follow" title="База патентов СССР">Ферритовый материал с прямоугольной петлей гистерезиса</a>
Способ получения -окиси железа
Номер патента: 859308
Опубликовано: 30.08.1981
Авторы: Кольцов, Рослякова, Степанова, Щавель
МПК: C01G 49/08
...способом.Изобретение упрощает способ получения у-формы железа за счет отсутствия необходимости проведения операций высокотемпературного восстановления и окисления. Упрощение процессаи использование в качестве источникаисходного солевого раствора железаотходов металлообработки повышаетэкономичность способа.Предлагаемый способ обеспечиваетполучение -окиси железа игольчатойформы с большой анизотропностью и высокими магнитными показателями (остаточная индукция " 2500 Гс, коэрцитивная сила Нс Э. Без применения магнитного поля получают магнитный порошок с худшими магнитными показателямн; В=2100 Гс и Н -260 Э.П р и м е р 1 . В колбу емкостью301 л наливают 0,5 л ЗОХ-ной азотнойкислоты с 0=1, 180 г/см нагревают3ее до 50-60 С и затем в...
Способ получения окиси железа
Номер патента: 804574
Опубликовано: 15.02.1981
Авторы: Байсалбаев, Погребняк, Хабаров
МПК: C01G 49/06
...способ обеспечивает упрощение полученияокиси Ю -Ге 20 З за счет исключенииоперации ее ттромывки,Полученный продукт .при этом имеетповыаенную удельную поверхность, чтоспособствует улучшению ее магнитных804574 Формула изобретения Составитель Л. РоманцеваРедактор М. Петрова Техред Т.Маточка Корректор М.Шароши Заказ, 10802/35 Тираж 6 ПодписноеВНИИПИ Государстввнного комитета СССРпо делам изобретений и открытий113035, Москва, Ж"35, Раушская наб., д. 4/5 Филиал ППП "Патент , г. Ужгород, ул. Проектная, 4 свойств, так как значения ее остаточного магнетизма и коэрцитивной силы в 1,5-2 раза вьаае чем у известного.Кроме того, образцы предложенной окиси железа имеют более высокие значения прямоугольной петли гистереэиса и в 1,8-2 раза...
Способ получения игольчатой -окиси железа, используемой для изготовления магнитных носителей
Номер патента: 1148835
Опубликовано: 07.04.1985
Авторы: Валеев, Веселовский, Костова, Лавров, Чапланов
МПК: C01G 49/06
Метки: железа, игольчатой, используемой, магнитных, носителей, окиси
...массы моногидрата окиси железа,Предлагаемая обработка частиц моногидрата окиси железа диалкилдифосфатом триэтаноламина общей формулы О О1РО-Р- О - Р - Ой( н он) ыно они (с н он) где К - алкил с числом углеродных атомов 8-20; в количестве 0,5-103 от массы моногидрата.окиси. железа, имеющего повышенное содержание фосфора по сравнению с алкилфосфатами триэтаноламина, используемыми согласно известному способу, имеет целью повышение термостабильности и предотвращает спекание игольчатых частиц моногидрата окиси железа в процессе обезвоживания и восстановления, повышая тем самым однородность частиц как по внутренней структуре, так и по размеру и форме, что в конечном продукте проявляется в уменьшении коэффициента неоднородности порошка по...
Ферритовый материал с прямоугольной петлей гистерезиса
Номер патента: 425224
Опубликовано: 25.04.1974
Метки: гистерезиса, материал, петлей, прямоугольной, ферритовый
...и 750 - 800 С - 4 час. В обожженную шихту вводят 10%-ный водный раствор поливинилового спирта и готовят пресс-порошок, из которого затем прессуют образцы тороидальной формы. Далее образцы подвергают окончательному обжигу при 1150 - 1250 С на воздухе в течение 2 час. По окончании выдержки печь выключают и производят охлаждение до 1050 - 25 С. В области этих температур образцы быстро выгружают 0 из печи и охлаждают вместе с никелевым тиглем или путем пересыпания в сито, а затем обжигают на воздухе при 400 - 450 С в течение 2 - 3 час с последующим охлаждением вместе с выключенной печью. В таблице приведены основные масвойства предложенного ферритовогориала.425224 Состав, мол. ,4 Нт Нс Вг Вг(Вт Нт)НС П р и м е ч а н и е. Нт - максимальная...
Ферритовый материал с прямоугольной петлей гистерезиса
Номер патента: 490192
Опубликовано: 30.10.1975
Авторы: Сальникова, Яковлева
МПК: H01F 1/34
Метки: гистерезиса, материал, петлей, прямоугольной, ферритовый
...железа, углекислого лития и углекислого марганца, осуществляют в вибрациоцной мельнице в течение 1 час. Добавку окиси ва цадия вводят прц вторичном помоле в вцбрационной мельнице, длительность помола также 1 час. Из полученной шцхты, прошедшей ферритизацию при 750 С в течение 3 час, изготавливают кольцевые сердечники размером 10 0,6;х,0,4 к,0,13 мм. Спекание сердечников осуществляют при 1150 С в течение 30 мцц, после чего их охлаждают вместе с Гсью до 800 С и выгружают ца воздух для охлаждения до комнатной температуры.15 Ферритовый материал имеет ток колено630 ма, более высокие по сравнению с известным материалом значения прямоугольностц и квадратности петли гцстерезиса, что видно из сравнения величин коэффициента разрушения,...
Предыдущий патент: Способ изготовления электроизоляционного
Следующий патент: Эмиссионный состав
Случайный патент: Обувной крем
