Устройство для усиления и селекции сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

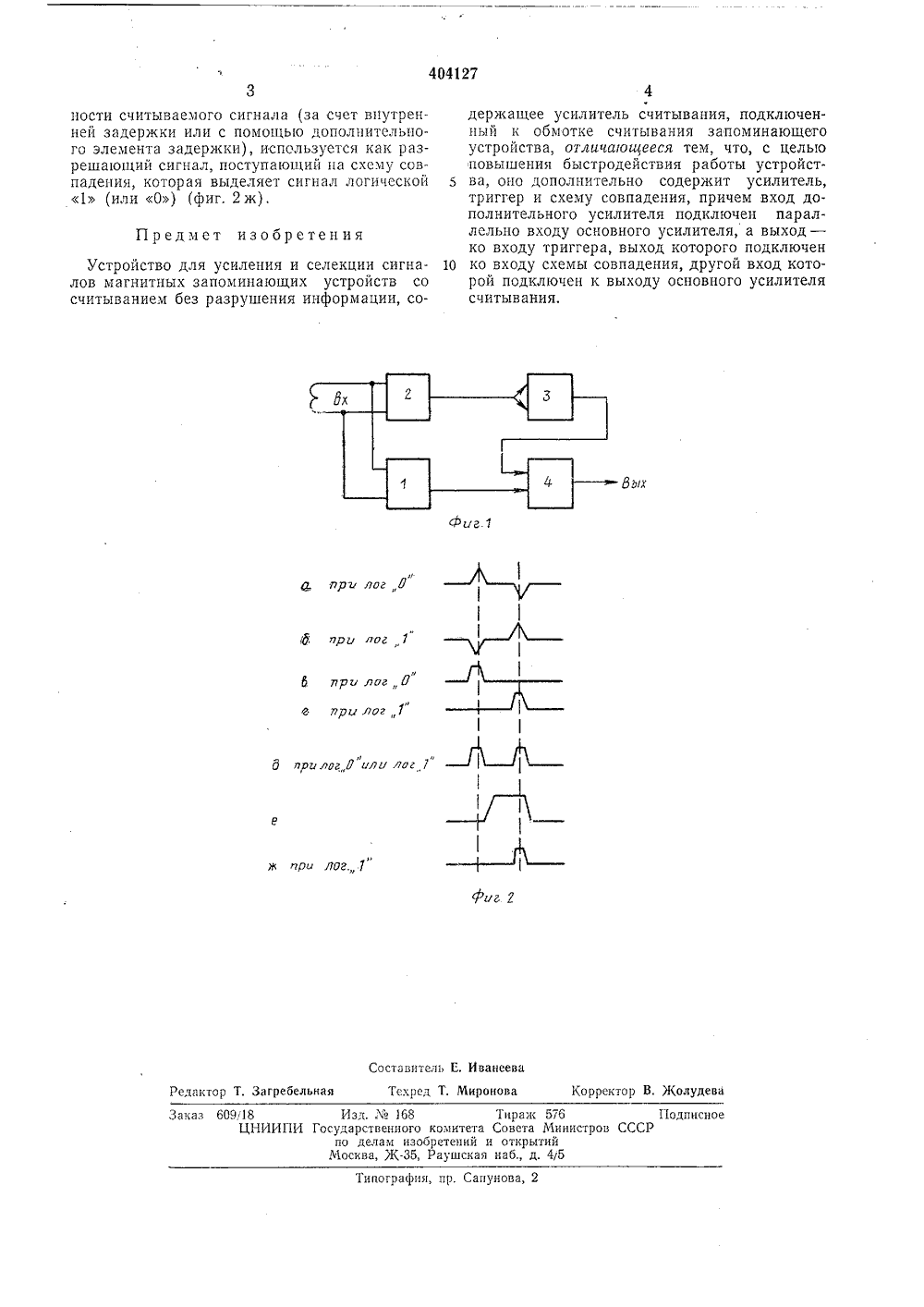

Еоессюв :.оэокэабибпио - в 4 О 4127 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваМ. Кл. б 11 с 7/02 Заявлено 13.ХН,1971 ( 1724049/18-24) с присоединением заявки иоритет Тосударственный иомит Совета Министроа ССС по делам изобретений и открытийДК 681,327.66(088.8 Опубликовано 26,Х.1973. Бюллетень43 Дата опубликования описания 20.111.1974 Авторыизобретени Л, Усов и Л. А. Колоск Заявитель СТРОЙСТВО ДЛЯ УСИЛЕНИЯ И СЕЛЕКЦИИ СИГНАЛОВ МАГНИТНЫХ ЗАПОМИНАЮЩИХ УСТРОЙСТВ СО СЧИТЫВАНИЕМ БЕЗ РАЗРУШЕНИЯ ИНФОРМАЦИИобласти вычисли- и к запоминающим м без разрушени показана селекции диаграмм Изобретение относится ктельной техники, в частностустройствам со считывание яинформации.Известны устройства усиления и селекции, вкоторых обмотка считывания подключена ковходу усилителя считывания.Цель изобретения - повышение быстродействия схемы усиления и селекции за счетуменьшения возможного смещения строба относительно считываемого сигнала,В предложенной схеме усиления и селекцииэто достигается тем, что дополнительно введены усилитель, триггер и схема совпадения,причем вход дополнительного усилителя подключен к обмотке считывания параллельновходу основного усилителя, а выход - ко входу триггера, выход которого подключен ковходу схемы совпадения, другой вход которойподключен к выходу основного усилителя считывания.На фиг. 1 схема устройства дляусиления и сигналов; на фиг. 2 -временная а, поясняющая работусхемы.Схема состоит из однополярного усилителя1, двухполярного дополнительного усилителя2, триггера со счетным входом 3 и схемы совпадения 4. 2Сигнал с запоминающего устройства поступает параллельно на вход однополярного усилителя 1 и вход двухполярного усилителя 2.При этом на выходе двухполярного усилителя как в случае логического О на входе (фиг. 2 а), так и в случае логической 1 (фиг. 2 б) будет два импульса (фиг. 2 д), соответствующие по времени фронтам импульсов считывания с учетом задержки, возникающей 10 при считывании конкретного числа.При считывании сигнала логического О(фиг. 2 а) или логической 1 на выходе однополярного усилителя 1 будут сигйалы, по времени соответствующие переднему фронту сиг нала считывания (фиг, 2 в) для О или заднему фронту (фиг. 2 г) для 1 также с учетом задержки, возникающей при считывании данного числа.Таким образом, на выходе усилителя 1 по являются сигналы считывания, несущие информацию, а на выходе усилителя 2 - сигналы, жестко привязанные к сигналам считывания, но независящие от считываемой информации.25 Дальнейшая задача состоит в выделениисигнала логической 1, которая может быть решена, например, с помощью триггера и схемы совпадения. Сигнал с выхода триггера (фиг. 2 е), задержанный на величину длитель404127 лръ лог гд или лог 1 лог.1 остзвптелв Е. Иванее Текред Т. Мироновкорректор В. М(олудева агребел акто Изд. Лв 168 Тираж 576 И Государственного комитета Совета Минис по делам изобретений и открытий Москва, Ж, Раушская наб., д. 415Подписноев СССР каз 609,11 Ципография, пр. Сапунова ности считываемого сигнала (за счет внутренней задержки или с помощью дополнительного элемента задержки), используется как разрешающий сигнал, поступающий на схему совпадения, которая выделяет сигнал логической 1 (или 0) (фиг. 2 ж). Предмет изобретения Устройство для усиления и селекции сигналов магнитных запоминающих устройств со считыванием без разрушения информации, со 4держащее усилитель считывания, подключенный к обмотке считывания запоминающето устройства, отличающееся тем, что, с целью повышения быстродействия работы устройства, оно дополнительно содержит усилитель, триггер и схему совпадения, причем вход дополнительного усилителя подключен параллельно входу основного усилителя, а выход - ко входу триггера, выход которого подключен 10 ко входу схемы совпадения, другой вход которой подключен к выходу основного усилителя считывания.
СмотретьЗаявка
1724049
Ю. Л. Усов, Л. А. Колосков
МПК / Метки
МПК: G11C 7/02
Метки: селекции, сигналов, усиления
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-404127-ustrojjstvo-dlya-usileniya-i-selekcii-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для усиления и селекции сигналов</a>
