Устройство для контроля взаимного расположения двухголовчатого рельса и монорельса подвесного
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 398465
Автор: Авторы
Текст

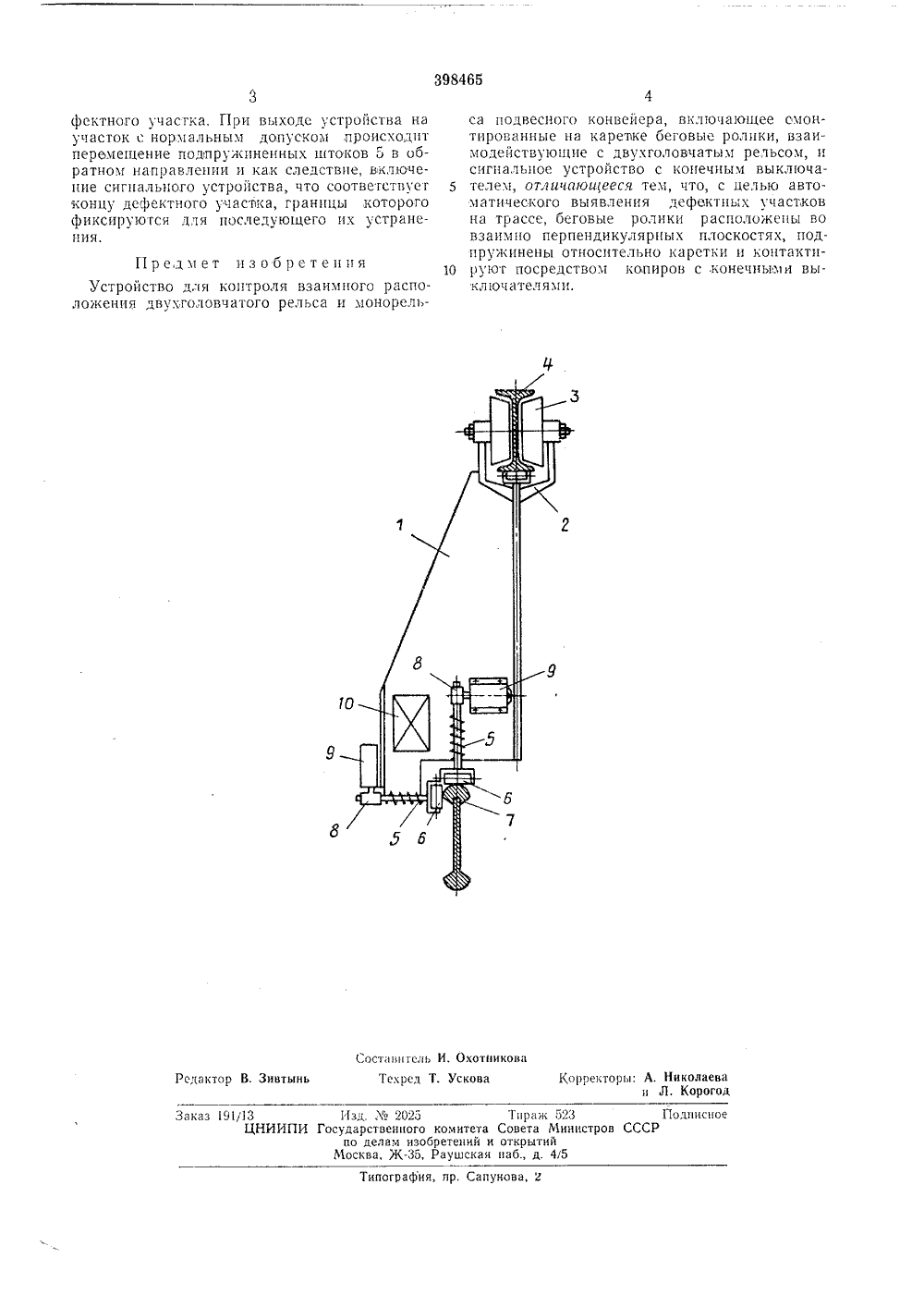

ПИСАНИЕИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства Л Заявлено 24 111.1971 ( 1638927/27 М Кл В 61 Ь 7/00В 65 д 21/22 Е 01 Ь 25/24 присоединением заявк Государственный комитет Совета Министров СССР по делам изобретений и открытийПриор ит УДК 621,867(088,8) бликова 973. Бюллетень У 3 а опубликования описания 6,11.1974 Авторы зобретен Шерстнев, О. Н, Харитоное проектно-конструкторское. В. Дегтяре Централь ро Главтехмонта аявитель УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВЗАИМНОГО РАСПОЛОЖЕНИДВУХГОЛОВЧАТОГО РЕЛЬСА И МОНОРЕЛЬСА ПОДВЕСНОГОКОНВЕЙЕРА для контроля взаимголовчатого рельса и конвейера, содержа- каретке беговые ройство с конечными Изобретение относится к области монтажа подвесных канатных дорог, а именно к устройствам для контроля взаимного расположения двухголовчатого рельса и монорельса толкающего конвейера на станции грузовых подвесных канатных дорот.Известны устройстваного расположения двухмонорельса толкающегощие смонтированные налики и сигнальное устровыключателями.Недостатком существующих устройств является то, что оци це гарантируют точности проверки, так как контроль осуществляется визуально и не по всей трассе толкающего конвейера, а только в местах закрепления монорельса.Целью изобретения является осуществление автоматического выявления дефективных участков на трассе.Для этого беговые ролики расположены во взаимно перпендикулярных плоскостях, подцружинецы относительно каретки и контактируют посредством копиров с конечными выключателями,На чертеже изображено устройство для контроля взаимного расположения двухголовчатого рельса и монорельса толкающего конвейера. 2Устройство состоит цз каретки 1, жесткоприкрепленной к подвескам 2 ходовых роликов 3, перемещающихся по монорельсу 4.На каретке 1 смонтированы во взаимно пер пецдикулярцых плоскостях подпружиненныештоки 5 с беговыми роликами 6, взаимодействующими с двухголовчатым рельсом 7. Свободные концы штоков 5 снабжены копцрамц 8, воздействующими ца конечные выключате ли 9, управляющце работой сигнального устройства 10,Устройство работает следующим образом.Устройство навешцвается строго вертикально (по отвесу) ца монорельс 4 толкающего 15 конвейера, а конечные выключатели 9 посредством регулировки копцров устанавливаются на нормальный допуск отклонения взаимной привязки рельса 7 и монорельса 4. С помощью тяги, закрепленной за подвеску 2, уст ройство вручную перемещается каткамц 3 помонорельсу 4, а ролики 6 подпружиненных штоков 5 катятся по боковой ц верхней кромкам двухголовчатого рельса 7. Прц увеличении цлц уменьшении расстояний между рель сом 7 и монорельсом 4 происходит перемещение соответствующего подпружиненного штока 5, который прц превышении нормального допуска посредством коппра замыкает концевой выключатель 9 ц включает сигнальное 30 устройство 10, что соответствует началу де.398465 Охотникова СоставительТехред Т орректоры: А. Николаеваи Л, Корогод едакто Зивтын кова Тирагк 5 ЖСовета Миннстрооткрытийнаб., д. 4/5 Изд. Ль 2025осударственного комитета по делам изобретений и Москва, Ж, Раушская аказ 191 у 13ЦНИИПИ Поди испоСР Типография, пр. Сапунова, 2 фектного участка. При выходс устройства на учасгок с нормальным допуском происходит перемещение подпружиненных штоков 5 в обратном направлении и как следствие, включение сигнального устройства, что соответствует концу дефектного учасвка, границы которого фиксируются для последующего их устранения. Предмет изобретенияУстройство для контроля взаимного расположения двухтоловчатого рельса и монорельса подвесного конвейера, включающее смонтированные на каретке беговые ролики, взаи модействующие с двухголовчатым рельсом, и сигнальное устройство с конечным выключа телем, отличпюшееся тем, что, с целью автоматического выявления дефектных участков на трассе, беговые ролики расположены во взаимно перпендикулярных плоскостях, подпружинены относительно каретки и контактп руют посредством копиров с конечными выключателями.
СмотретьЗаявка
1638927
С. П. Шерстнёв, О. Н. Харитонов, Т. В. Дегт рева Центральное проектно конструкторское бюро Главтехмонтажа
Авторы изобретени
МПК / Метки
МПК: B61B 7/00
Метки: взаимного, двухголовчатого, монорельса, подвесного, расположения, рельса
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-398465-ustrojjstvo-dlya-kontrolya-vzaimnogo-raspolozheniya-dvukhgolovchatogo-relsa-i-monorelsa-podvesnogo.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для контроля взаимного расположения двухголовчатого рельса и монорельса подвесного</a>
