Трансформаторный преобразователь угол код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 394832
Автор: Герштейн
Текст

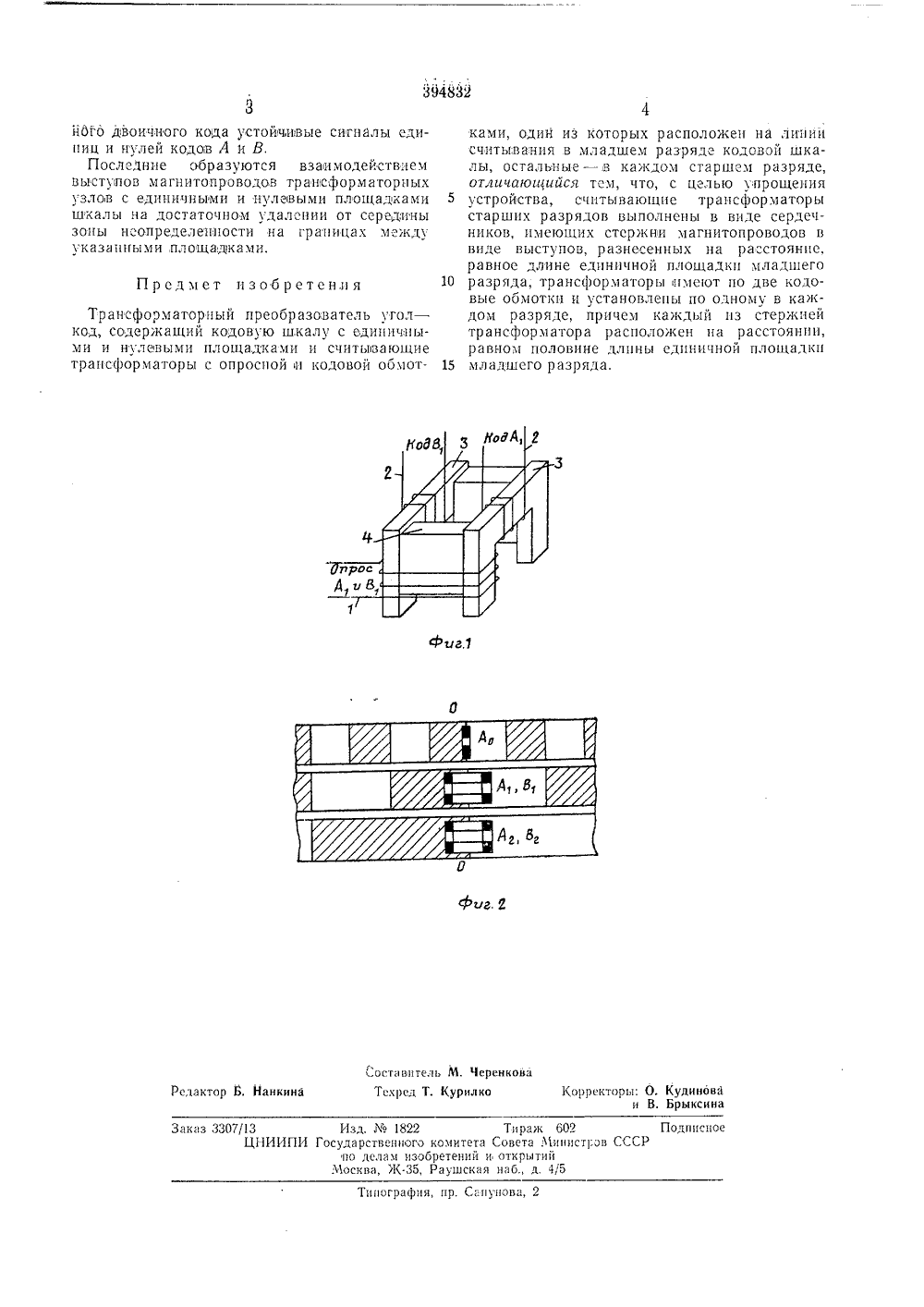

. г.ОПИСАНИЕизоьеетиния 394832 Ьюз Советских Социалистицеских РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваМ. Кл. 6 08 с 90,Х 1,1969 ( 1372526/18-24)ением заявкиявлено с прпссед Государственный камите Совета Министров СССР по делам изобретений и открытийГ р нор итет Опубликов о 22 Л/11,1973. Бюллетень3 ДК 621,314,24(088.8) ата опубликования описания 13.Х 11.197 Автор зобретен Д. М. Герштей аявител ТРАНСФОРМАТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ УГОЛ - КО 2 трансфо ки и ус ряде, пр матора половин щего раНа ф сформат фиг. 2 тывающ имеют по две кодо ы по одному в ка алый цз стержней ец на расстоянц елипичной площа ые оомот. слом разтр ацсфорравном лкц младматоры ановле 1 чем ка располо длины ряда. щцй трацоткой, на ецце счциг. 1 прелставлсц считываю ор с общей опросной об - кодовая шкала ц располо их трансформаторов. щую вые сфо с пр Изобретение относится к области автоматики и вычислительной техники, в Частности, к устройствам преобразования угла поворота вала в цифровой код.Известны трансформаторные преобразовате- Б ли угол - код с расположением считывающих трансформаторов соответственно методу двойной щетки, в которых во всех старших разрядах содержится пара считывающих трансформаторов. 10Наличие пар считывающих трансформаторов во всех старших разрядах усложняет схему и технологию изготовления преобразователя.Целью изобретения является упрощение 15 схемы и технологии изготовления преобразователя.С этой целью пару трансформаторов каждого старшего разряда выполняют с общей опросной обмоткой. Объем намоточных работ 20 при изготовлении считывающих трансформаторов при этомсокращается почти вдвое. Объем монтажных работ по распайке выводов трансформаторов в схеме преобразователя сокращается примерно на одну треть. 25Считывающие трансформаторы старших разрядов выполнены в аиде сердечников, имеющих стержни магнитопроводов в виде выступов, разнесенных на расстояние, равное длине единичной площадки младшего разряда, 30 В преооразователе пара трансформаторов (фиг. 1) каждого старшего разряда имеет обопросную обмотку 1 ц раздельные колообмотки 2 (фцг. 2). Счцтываюшцй трапрматор выполнен на двух сердечниках 3 окладками 4 между ними.Преобразователь работает следующим образом,При поступлении сигналов опроса разрядов на общие опросные обмотки трансформаторных узлов выступы магццтопроволов, взаимодействующие с кодовой шкалой, создают магнитные потоки, проходящие через кодовые обмотки, на которых формируются сигналы кодов А ц В (на чертежах Л 0, Ль Вь А, Ве).Эти сигналы колов А ц В поступают далее на логическую схему обработки (ца чертежах не показана), с омощю котороцразряде выбираются для образованин выхолПодппс аж 602а Мипист 1 гов ССытийд. Й 5 Изд.1822 Государственного комите по лелаги изобретенп Москва, Ж, Раушсаказ 3307/13Ц 1-1 И а Сове и, откя наб Типография, пр. Сапунова його двоичного кода устойчивые сигналы единиц и нулей кодов А н В,Последние образуются взаимодействием выступов магнитопроводов трансформаторных узлов с единичными и нулевыми площадками шкалы на достаточном удалении от середины зоны неопределенности на границах между указанными площадочками. Предмет изобретения Тр ансформ аторный преобр азователь угол - код, содержащий кодовую шкалу с единичными и нулевыми площадками и считьивающие трансформаторы с опросной и кодовой обмотками, один из которых расположен на линии считывания в младшем разряде кодовой шкалы, остальные - в каждом старшем разряде, отличающийся тем, что, с целью упрощения 5 устройства, считывающие трансформаторыстарших разрядов выполнены в виде сердечников, имеющих стержнями магнитопроводов в виде выступов, разнесенных на ра "стояние, равное длине единичной площадки младшего 10 разряда, трансформаторы имеют по две кодовые обмотки и установлены по одному в каждом разряде, причем каждый из стержней трансформатора расположен на расстоянии, равном половине длины единичной площадки 15 младшего разряда,
СмотретьЗаявка
1372526
Д. М. Герштейн
МПК / Метки
Метки: код, трансформаторный, угол
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-394832-transformatornyjj-preobrazovatel-ugol-kod.html" target="_blank" rel="follow" title="База патентов СССР">Трансформаторный преобразователь угол код</a>
