Привод стартера для запуска двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

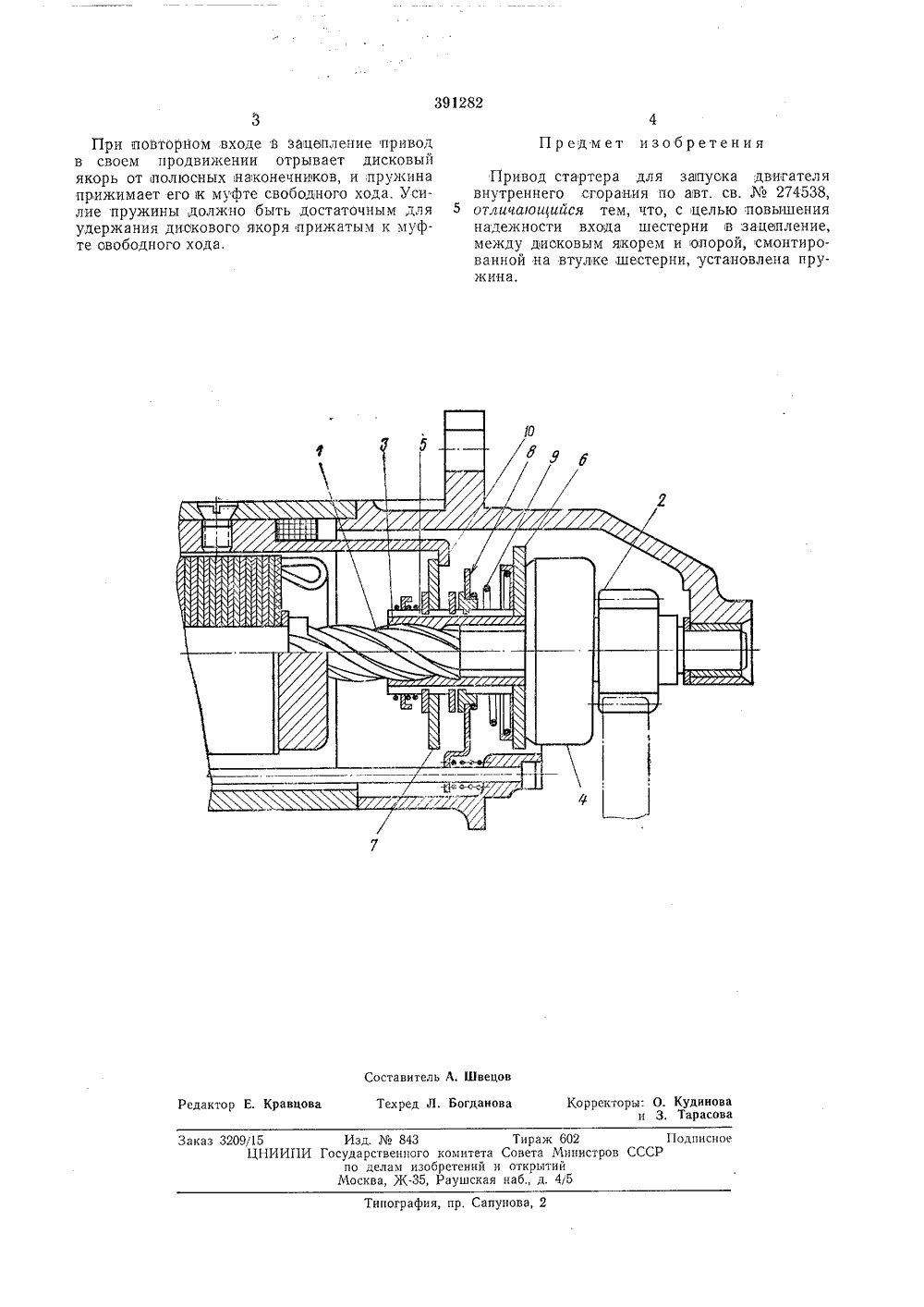

1,Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик,1971 ( 1627007/24-6) 1/О аявле исоединением заявкиГосударственный комитеСовета Министров СССРпа делам изобретений. Кица И ГАТЕЛЯ ИВОД СТАРТЕРА ДЛЯ ЗАПУСКА ВНУТРЕННЕГО СГОРАНИ повышение епление.дисковым на втулке Дисковый ние с отогков только го положеолный ход Целью изобре надежности вхо Это достигает якорем и опоро 5 шестерни, устан якорь может во" нутой частью по по достижении ния. В результат 10 привода при повсти двигате для запуск тения являетсяда шестерни в зацся тем, что междуи, смонтированнойовлена пружина.ити в соприкосновелюсных наконечниприводом исходное обеспечивается пторном выключении. предложенныи п м ходе заимоде нечнико идет в и Изобретение относится к облалестроения и касается устройств а двигателя внутреннего сгорания.По основному авт. св,274538 известен привод стартера для запуска двигателя внутреннего сгорания, содержащий муфту свободного хода, установленную на винтовых шлицах вала двигателя, шестерню с удлиненной втулкой и тормозное приспособление, выполненное в виде установленного на втулке магнитного якоря. Втулка шестерни снабжена установленным на ней,дополнительным якорем, а полюсные наконечники двигателя имеют отогнутые концы для удержания якоря,Однако дисковый якорь при нахождении шестерни в зацеплении занимает нефикснрованное промежуточное положение между муфтой свободного хода и отогнутыми концами полюсных наконсчников, После выхода шестерни из зацепления дисковый якорь притягивается к этим высту 1 пам и препятствует дальнейшему продвижению привода в исходное положение, так как для проворота дискового якоря требуются значительные усилия изчза остаточного магннтизма в,полюсных наконечниках и дисковом якоре. Если же .привод не займет исходного положения, повторный ввод шестерни в зацепление невозможен в связи с тем, что,привод при меньшем ходе не может развить достаточного усилия. На чертеже изображенривод стартера,На валу 1 якоря стартера установлен меха 5 низм,привода, состоящий из приводной шестерни 2, соединенной со втулкой 8 черезмуфту свободного хода 4. На наружной поверхности,втулки имеются продольные шлицы 5, которыми она сопрягается с дисковым0 якорем б, дополнительным якорем 7 и фигурной шайбой 8, Между дисковым якорем б ифигурной шайбой 8 установлена пружина 9,развивающая небольшое усилие. При нахождении шестерни в зацеплении пружина 9 при5 жимает дисковый якорь б к муфте свободногохода 4.При обратно шестерни дисковыйякорь может в йствовать с концамиполюсных нако в 10 лишь после того0 как привод пр сходное положение.. Швецо Составител Корректоры: О. Кудиноваи 3. Тарасова ед Л едактор Е,гданова цов ПодписноеССР Тираж 602ета Совета Министй и открытийкая наб., д. 45 Изд.843 Государственного комитпо делам изобретени Москва, К, Раушс аказ 3209/15ЦНИИ пография, пр. Сапунова При повторном,входе в зацепление привод в своем продвижении отрывает дисковый якорь от полюсных наконечников, и пружина прижимает его к муфте свободного хода. Усилие пружины должно быть достаточным для удержания дискового якоря прижатым к муфте свободного хода,Предмет изобретения Привод стартера для запуска двигателя внутреннего сгорания по авт. св.274538, отличающийся тем, что, с целью повышения надежности входа шестерни в зацепление, между диоковым якорем и опорой, смонтированной на втулке,шестерни, установлена пружина,
СмотретьЗаявка
1627007
П. Г. Берман, О. А. Гущенко, В. И. Савченко, П. Г. Кица
МПК / Метки
МПК: F02N 11/00
Метки: внутреннего, двигателя, запуска, привод, сгорания, стартера
Опубликовано: 01.01.1973
