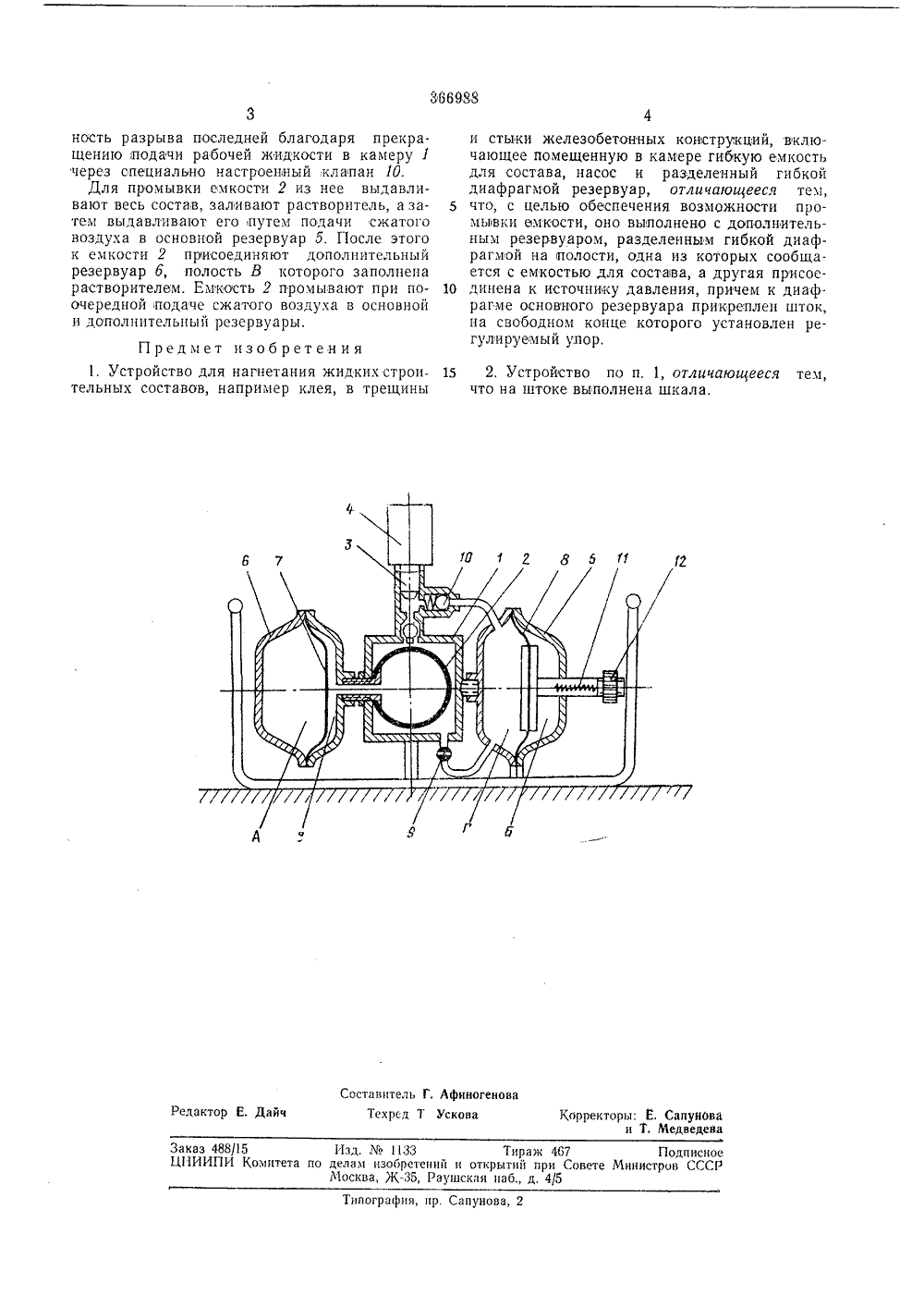

ОПИСАНИЕИЗОБРЕТЕН ИЯ К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскиз Социалиетичеокиз РеооуолизЗависимое от авт, свидетельства М аявлено 09.1 Х.1967 ( 118450829-14) В 440 3/00Е 041 21,00 присоединением заявки Лц Комите 1 ло Лелею зооретений и открыти ори Совете Министре СССРсс, С. И. фишгал аявител УСТРОЙСТВО ДЛЯ НАГНЕТАНИЯ СОСТАВОХ СТРОИТЕЛЬНЫХ Изобретение относится к области строительства и касается устройства для цагцетаццяжидких строительных составов.Известны устройства для нагнетания жидких строительцых составов, например клея, 5в трещины и стыки железобетонных коцструкций, включающие помещенную в камере гибкую емкость для состава, насос и разделенный гибкой диафрагмой резервуар.Однако известные устройства це обсспсчивают возможцости промывки емкосм.Цель изооретеция - обеспечить возможцость промывки емкости,Для этого устройство выполнено с дополнительным резервуаром, разделенным гибкой 1диафрагмой ца полости, одна из которы. сообщается с емкостью для состава, а другаяприсоединена к источнику давления, причемк диафрагме основного резервуара прикрепленшток со шкалой, ца свободном конце которого установлен регулируемый упор,На чертеже изображено предлагаемое устройство.Оно включает помещецную в камере 1 гибкую емкость 2 для состава, насос 8 с пцевмодвигателем 4 и два резервуара - основной 5для рабочей жидкости и дополнительный 6для растворителя. Резервуары разделены гибкими диафрагмами 7 и 8, причем полостирезервуаров А и Б и пцевмодвигатель 4 сое динецы с п дополнитсл 2, а полост мерой 1 черНасос 8 К диафрагме 8 основного резервуара 5 прикреплен шток 11 с деленотямц, ца свободцом конце которого установлен регулируемый упор 12.Устройство работает следующим образом. Прц отсоедицеццом дополнительном резервуаре 6 и открытом кране 9 в пгбкую емкость 2 заливают состав, а упор 12 устанавливают ца штоке 11 в соответствии с объемом залитого состава. Затем емкость 2 при помощи шланга соединяют со штуцером, размещенным в одном цз отверстий трещины, которая подготовлена к заделке. Далее перекрывают краи 9 ц включают пцсвмораспределитель, который подает сжатый воздух в пцевмодвигатель 4 и полость Б основного резервуара 5. При этом состав из гибкой емкости 2 вытесняется в трещину. Для цагнетация состава через соседнее отверстие выравнивается давлецце в камере 1 и основном резервуаре 5 и процесс заполнения повторяется, Регулируемый упор 12 предотвращает дальнейшее перемещение диафрагмы 8 при опорожнеции гибкой емкости 2 и, следовательно, устраняет возможАвторытзобретеция А, И. Зингер, М невмораапределителем, полость В ного резервуара 6 - с е.мкостьцо Г основного резервуара 5 - с каез трубопровод с краном 9.снабжен всасывающим клапацом366988 А Составитель Г. Афиногеновадактор Е. Дайч Техред Т Ускова Корректоры: Е. Сапуноваи Т. Медведева аказ 48Ц 11 ИИП 11 зд.1133 Тираж 467 Подписноомитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 1 пография, пр. Сапуно ность разрыва последней благодаря прекращению подачи рабочей жидкости в камеру 1 через специально настроенный клапан 10.Для промывки емкости 2 из нее выдавливают весь состав, залечивают растворитель, а затем выдавливают его путем подачи сжатого воздуха в основной резервуар 5. После этого к емкости 2 присоединяют дополнительный резервуар б, полость В которого заполнена растворителем, Емкость 2 промывают при поочередной подаче сжатого воздуха в основной и дополнительный резервуары. Предмет изоб ретен и я. Устройство для нагнетания жидких строительных составов, например клея, в трещины и стыки железобетонных конструкций, включающее помещенную в камере гибкую емкость для состава, насос и разделенный гибкой диафрагмой резервуар, отличающееся тем, 5 что, с целью обеспечения возмОжности промывки емкости, оно выполнено с дополнительным резервуаром, разделенным гибкой диафрагмой на полости, одна из которых сообщается с емкостью для состава, а другая присое динена к источнику давления, причем к диафрагме основного резервуара прикреплен шток, на свободном конце которого установлен регулируемый упор,15 2, Устройство по п, 1, отличающееся тем, что на штоке выполнена шкала,
