Способ получения модифицированных целлюлозных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 364624
Автор: Авторы
Текст

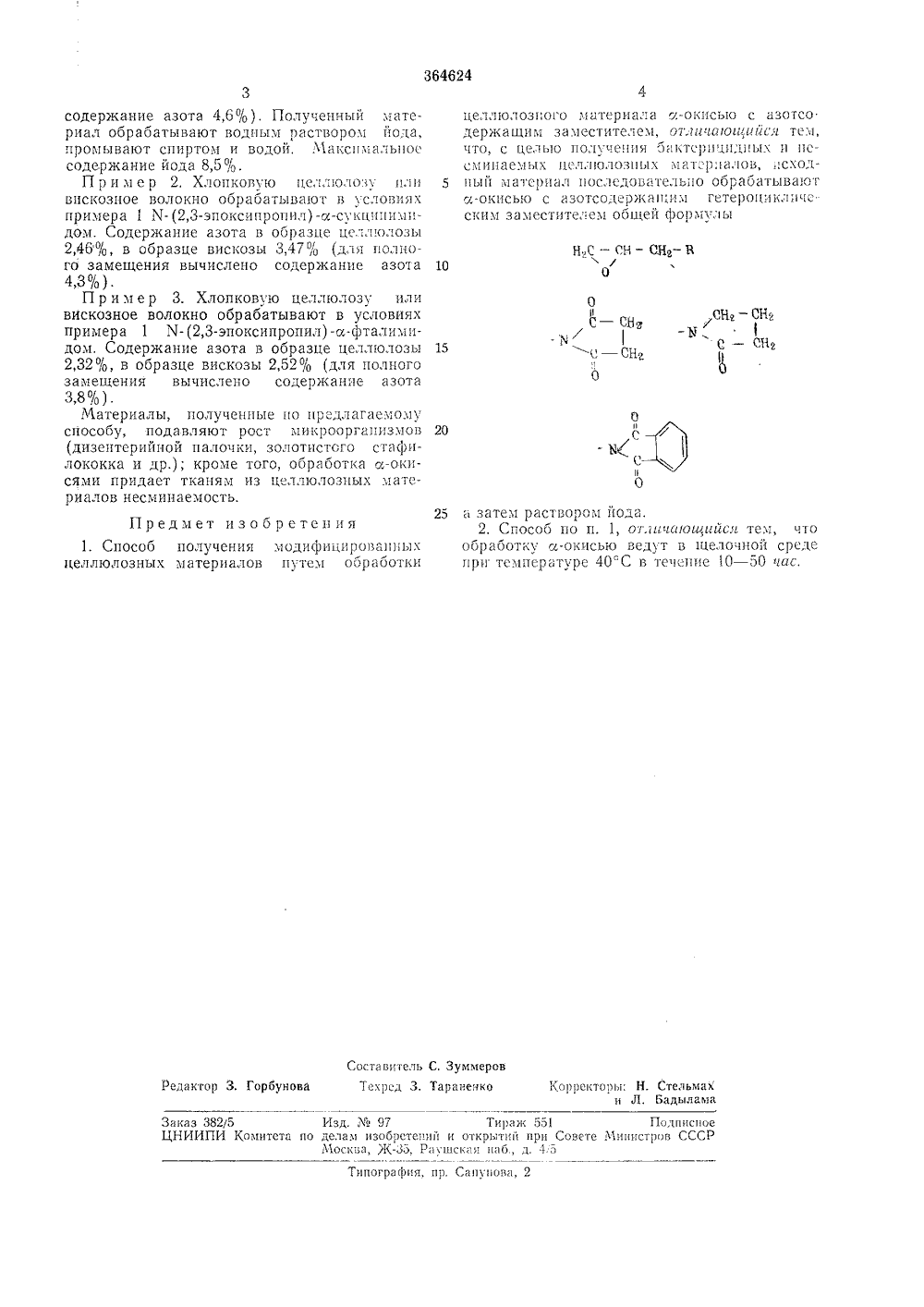

Союз Советских Социалистических РеспубликЗависи от авт, свидетельстваЗаявлено 21 Х,1969 ( 1336785/23-4) 1. Кл. С 08 Ь 11/14Р 06 тп 13/38 исоединением заявкириоритет Комитет по делам зобретений и открыти при Совете Министров СССРОпубликовано 28.Х 1 Дата опубликования Бюллетень5за 1973 сания 1.111,1973 К 661,28.892(088.8) Авторыизобретени Н, А. Мухитдинова, Т. Азизханов, 3, Страту и М. Аскаров явите ПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВ ЦЕЛЛЮЛОЗНЫХ МАТЕРИАЛОВ ЫХ 2 к способам химиюлозных материаи целлюлозных ки а-окисями заместителями, иваемость тадификацих обработжащимиает окраш идных и несмилов по предла териал последоью с азотсодерместителем обвс. Ж20 25 а затем раствором й 30 Изооретение относитсяческой модификации целллов.Известен способ моматериалов путем иолефинов с азотсодерчто, например, улучшких материалов.С целью получения бактерицнаемых целлюлозных материагаемому способу исходный мавательно обрабатывают а-окисжащим гетероциклическим защей формулы ститут химии АН Узбекской ССР Обработку целлюлозного материала указанными а-окисями желательно проводить в щелочной среде при 40 С в течение 10 - 50 час.В качестве исходного материала можно применять как целлюлозу, так и различные ее производные, содержащие незамещенные гидроксильные группы. Предварительно проводят мерсерпзацию 5 - 10%-ным раствором щелочи, При повышении концентрации щелочи и увеличении продолжительности реакции количество замешенных гидроксильных групп возрастает до 85%,В ИК-спектрах модифицированных материалов появляется полоса поглощения при 1100 с,ц - , характерная для эфирной связи, и отсутствует полоса поглощения эпоксигруппы при 850 с,и - .П р и м е р 1, Хлопковую целлюлозу или вискозное волокно обрабатывают в течение 30 лтин. 5 - 10%-ным раствором щелочи. После отжима целлюлозный материал помещают в ацетоновый раствор Х- (2,3-эпоксипропил) -апирролидона (модуль ванны 1: 20, соотношение целлюлозы и реагента 1:5) и термостатируют при 40 С в течение 10 - 50 час. Образец промывают мыльносодовым раствором, затем ацетоном и сушат. Содержание азота в образце целлюлозы 2,65%, в образце вискозы 3,6% (для полного замещения вычислено,орректоры:и Л Заказ 382/5 Изд. ЪЪ 97 Тираж 551 По;пианоЦНИИПИ Комитета по делам изобретенИ и открытии при Совете Министров СССРМоскик )К-,35, Раушская паб., и. 4 5 Типография, пр. Сапунова, 2 содержание азота 4,6%), Полученный материал обрабатывают водным раствором йо;1 а, проыэ 1 ваОт с 11 иртоь 1 и Водои, МР 1 кспъялы 10 содержание йода 8,5%.П р и м е р 2, Хлопковуо целлю позу плн вискозное волокно обрабатывают в условиях примера 1 Х- (2,3-эпоксипропил) -я-сукциниыидом. Содержание азота в образце идллюлозы 2 г 4 б%, в образце вискозы 3,47% (для полного замещения вычислено содержание азота 4,3% ).П р и м е р 3. Хлопковую цел; олозу или вискозное волокно обрабатывают в условиях примера 1 М- (2,3-эпоксипропил) -сс-фталиыпдом. Содержание азота в образце целлюлозы 2,32%, в образце вискозы 2,52 о (для полного замещения вычислено содержание азота 3,8%).Материалы, получешые по предлагаемому способу, подавляют рост микроорганизмов (дизентерийной палочки, золотистого стафплококка и др.); кроме того, обработка а-окисями придает тканям из целлюлозных материалов несминаемость. Предмет изобретения 1, Сособ получения модифР 11 и 170 ванныхцеллюлозных материалов путем ооработки целл 10 лозпо 0 ъа 1 риа 1 а о:-ОкпсыО с азотО держащим заъ 1 естителем, От,117 чбюиййся теъ 1, что, с целью получения бантрп тидных и нссмнпас.;1 ых нсллюлозных матр;алов, псход пып ъатсриал ИОС.едователыО Обрабатыва 10 т2-Окисью с азотсодерРкя 1 цпы гете 170 ц 11 клпс ским заместителем общей форъгулы 5 а затем раствором йода.2. Спосоо по п. 1, от,1 Рчснои 1 ийс.и тем, чтообработку г-окРсью ведут в щелочной средепри температуре 40 С в течение 10 - 50 час,
СмотретьЗаявка
1336785
Н. А. Мухитдинова, Т. Азизханов, Страту, М. Аскаров Институт химии Узбекской ССР
Авторы изобретени
МПК / Метки
МПК: C08B 15/06, D06M 11/09, D06M 13/352
Метки: модифицированных, целлюлозных
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-364624-sposob-polucheniya-modificirovannykh-cellyuloznykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения модифицированных целлюлозных материалов</a>
Способ колориметрического определения содержания в растении азота, фосфора и калия
Номер патента: 116573
Опубликовано: 01.01.1958
Автор: Церлин
Метки: азота, калия, колориметрического, растении, содержания, фосфора
...заранее про. пптывастся мслибдатом аммония), ае на срез аосяс пс о,11 сй кап116573ле соответствующие реактивы: для определения нитратов - дифениламин, фосфора - бензидин и уксуснокислый натр, калия - дипикриламин и соляная кислота. После обработки указанными реактивами срезы окрашиваются. Интенсивность окраски, указывающая на количество анализируемого вещества, сравнивается со шкалой окрасок, которая дает указание о степени обеспеченности растений тем или иным элементом питания и потребности в удобрении.Производительность предлагаемого способа не менее ста определений в день на одного человека, Способ может быть использован для анализа любых растений и любых их частей.Все необходимые реактивы, посуда и материалы монтируются в одном...
Твердый раствор азота в двуокиси ванадия в качестве катализатора реакции переэтерификации
Номер патента: 594993
Опубликовано: 28.02.1978
Авторы: Миллер, Переляев, Швейкин, Штокарева
МПК: B01J 23/22
Метки: азота, ванадия, двуокиси, катализатора, качестве, переэтерификации, раствор, реакции, твердый
...Таблица 1 Физико-химические свойства твеодых растворов азота в двуокиси ванадия Зависимость удельного электрэсопротивления (р ом см 1) и магнитной восприимчивости, 7 эме/моль, от температуры, ССоотнощение исходных компонентов Ъ,Оз/Ч,Оз/ ЧХ, гСостав твердых растворов Ъ 02 - х 1 х 80 90 30 50 70 60 Чз 055,5103/Ъ,Оз 4,4505/ЧИ 0,0392 1,51 559,20Ч 01,950 110 о 50 4,35 Таблица 2 Каталитические свойства твердых растворов азота в двуокиси ванадияСостав твердого переэтерификация диметиладипината и этиленгликоля переэтерификация диметилтерефталата и этиленгликоля раствораЧ 02 - х х 0,0050,1 2,5 0,6 4,6 3,2 Ч 01 995110 005 4,4 3,0 0,0050,1 2,0 0,5 Ч 01,99 о 110,010 0,0050,1 5,0 3,5 4,2 1,5 Ч 01,970 1 0030 5,8 0,0050,1 6,2 2,5 Ч 01 950...
Способ определения концентрации перекиси водорода в растворе для отбелки целлюлозной массы
Номер патента: 943360
Опубликовано: 15.07.1982
Авторы: Боголицын, Крунчак, Родичев, Романенко, Скребец
МПК: D21C 9/10
Метки: водорода, концентрации, массы, отбелки, перекиси, растворе, целлюлозной
...водорода, погружают электроды и при непрерывной продувке через раствор постоянного тока воздуха измеряют электродвижущую силу. Искомое значение концентрациинаходят по калибровочному графикузависимости Б = Г(-1 цС 11 О )При рН=2,5-,0 наблюдается вторая область обратимости системы О -НОна электроннопроводящих стеклянных электродах с угловым коэффициентом зависимости Е=Г(-1 цСНС, ),значительно большим по абсолютной величине и противоположным по знаку, чем в Используют исследуемые растворыдля отбелки целлюлозы, имеющие следующий составПерекись водорода 51025.10 моль/литрСиликат-йнатрия 2,5 10 моль/литр;Сульфатмагния 110 моль/литр;Гидроокисьд натрия 2,5 10 моль/литрВ реакционную ячейку вносят5-10 мл анализируемого раствора идоводят до...
Способ определения содержания углерода и азота в металлах и сплавах
Номер патента: 685964
Опубликовано: 15.09.1979
Авторы: Завьялов, Карпов, Натансон, Петров
МПК: G01N 25/14
Метки: азота, металлах, содержания, сплавах, углерода
...удаление всех поверхностных заГрязнениис друГОЙ стороны 7 при этом не наблюдаются разрушения образца или экстракции растворенных углерода и азоса.ОТемпература (700-900 С) дает воз-. можность окислить органические и внесенные извне неорганические загрязнения и позволяет избавиться от поверх - ностных карбидов и нитридов. При температуре меньше 700 С скорость процесса незначительна (см. пример 1), в связи с чем неоправданно увеличивается время анализа и к тому же возможно неполное удаление углерода и азота с поверхности металла, При темапературе более 900 С скорость реак- З 0 ции значительно увеличивается и зат - рудняет надежное разделение поверхностных углерода и азота от объемных при значительных выдержках времени(более 5 мин), поэтому...
Раствор для пропитки целлюлозного материала
Номер патента: 961563
Опубликовано: 23.09.1982
МПК: C08L 61/10
Метки: пропитки, раствор, целлюлозного
...же условиях.Затем еще раз определяют период догорания, По длительности догорания определяют класс горения. Наивысшиетребования предъявляют к классамЧи Ч. При этом длительностьдогорания до 10 с соответствует клас- зсу Ч-О, а длительность догорания11-30 с - классу Ч"1. складывают и на прессе нагревают до165 ОС под давлением 100 кгс/см в течение 60 мин,П р и м е р 2. Повторяют пример 1с той разницей, что применяют пропиточную ванну, содержащую 50 вес,Фполученный в присутствии аммиака фенолрезольной смолы с содержанием твердого вещества 80, содержащей 203 диаметров, 63 три- и тетрамеров, 26/пента- и олигомеров и 483 высококонденсированных компонентов, 35 вес./пластификатора - диоктилфталата,10 вес,г гексаметилентетрамина и5 вес.Ф воды.П р и...
Предыдущий патент: Способ получения р, р-бис
Следующий патент: Способ получения комплексных соединений
Случайный патент: Устройство для выдачи жетонов
