Формирователь импульсов тока

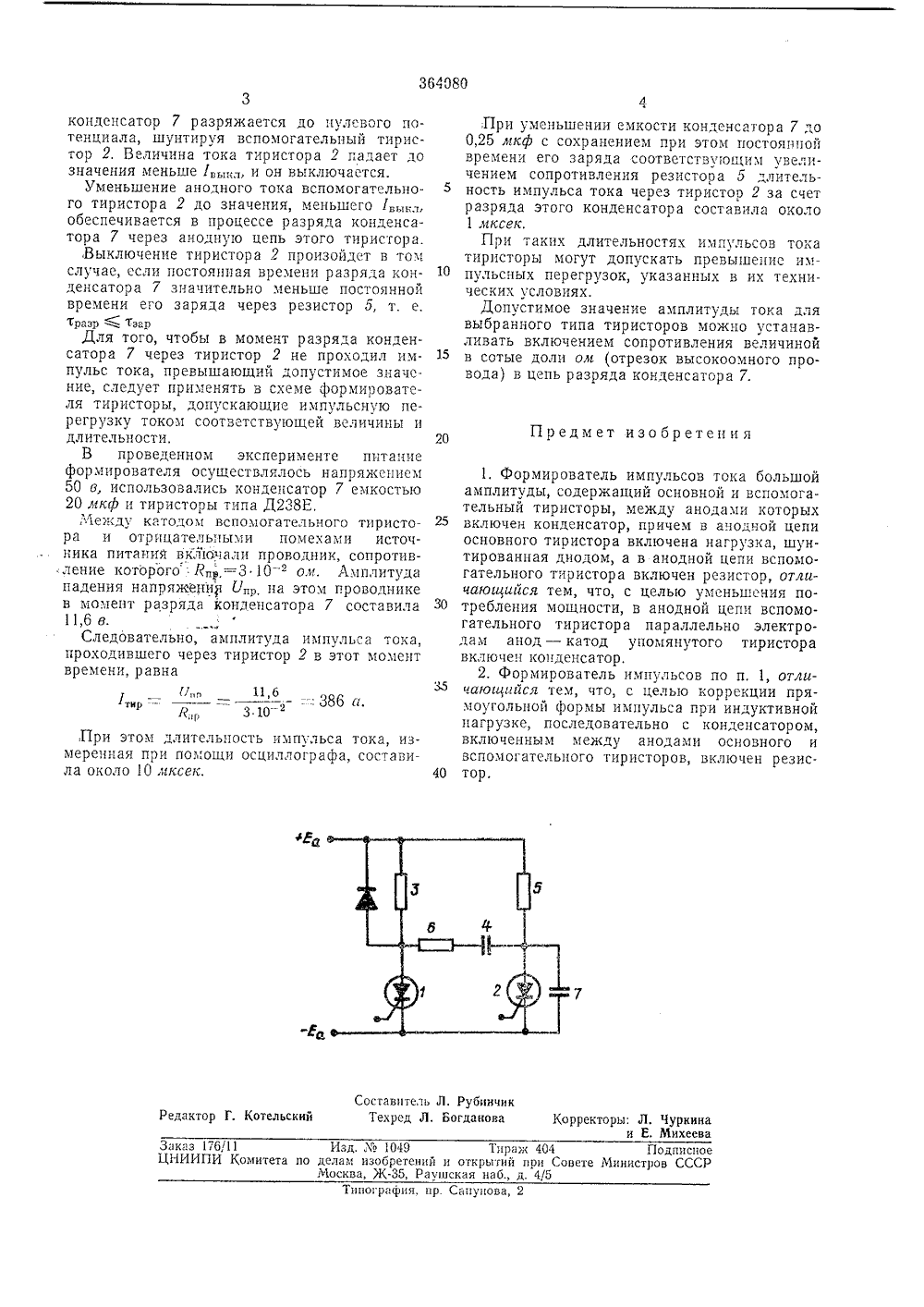

364080 Сооз Советских Социалистических РеспубликЗависимое от авт, свидетельстваМ, Кл, И 031 с 3/3 11.19701464986/26-9 явлен исоединением заявкиКомитет ао делаю изобретеииЙ и открытиЙ при Совете Министров СССР.3(3.531 088.8) Опубликовано 25,Х 11.1972, Бюллетень4 за 193 Дата опубликования описания 15.11.1972ОРМИРОВАТЕЛЬ ИМПУЛЬСОВ 1 ОК Изобретение относится к формирователям импульсов тока большой амплитуды, которые могут быть использованы в качестве выходных каскадов импульсных генераторов тока большой амплитуды, датчиков импульсов управления квазиэлектронных АТС, выключателей постоянного тока и т. д.Известен формирователь импульсов тока большой амплитуды, содержащий основной и вспомогательный тиристоры, между анодами которых включен конденсатор, причем в анодной цепи основного тиристора включена нагрузка, шунтированная диодом, а в анодной цепи вспомогательного тиристора включен резистор.Цель изобретения - уменьшение потребления мощности формирователем.Для этого в анодной цепи вспомогательного тиристора параллельно электродам анод - катод включен конденсатор, что обеспечивает закрывание указанного тиристора после подачи запускающего импульса на его управляющий электрод спустя определенное время, зависящее от емкости конденсатора.Кроме того, включением демпфирующего резистора последовательно с конденсатором, включенным между анодами основного и вспомогательного тиристоров, достигается сохранение прямоугольной формы импульса тока при индуктивной нагрузке. На чертеже представлена схема предлагаемого формирователя импульсов тока большойамплитуды,В исходном состоянии основной 1 и вспомо.5 гательный 2 тиристоры закрыты.При подаче запускающего импульса на управляющий электрод основного тирпстора 1последний открывается и через нагрузку 3протекает ток, В это же время правая обкладО ка конденсатора 4 заряжается положительноотносительно левой обкладки через резисторб в анодной цепи вспомогательного тиристора2, демпфирующий резистор б и открытый основной тиристор 1.5 При подаче запускающего импульса на управляющий электрод вспомогательного тиристора 2 конденсатор 4 оказывается подсоединенным между анодом и катодом основноготиристора 1, причем положительно заряженО ная правая обкладка конденсатора 4 подключается к катоду, а отрицательно заряженнаялевая обкладка - к аноду этого тиристора,В результате основной тиристор закрывается,прекращая ток через нагрузку 3.5 Через некоторое время, определяемое вели.чиной емкости конденсатора 7, включенного ванодной цепи вспомогательного тиристора 2параллельно электродам анод - катод, закры.вается и вспомогательный тиристор 2,0 Когда вспомогательный тиристор 2 открыт,аказ 176/11НИИПИ Комите Изд.1049 Тираж 40 по делам изобретений и открытий при Москва, )К, Рашская наб., д. 4/5 Тя пр С. 2Подписноете Министров ССС нпографи пупова конденсатор 7 разряжается до нулевого потенциала, шунтируя вспомогательный тиристар 2. Величина тока тиристора 2 падает до значения меньше Увынл, и он Въ 1 ключается.Уменьшение анодного тока вспомогательного тиристора 2 до значения, меньшего Увынл, обеспечивается в процессе разряда конденсатора 7 через анодную цепь этого тиристора.Выключение тиристора 2 произойдет в том случае, ссли постоянная времени разряда конденсатора 7 значительно меньше постоянной времени его заряда через резистор 5, т. е. тразр ( т,арДля того, чтобы в момент разряда конденсатора 7 через тиристор 2 не проходил импульс тока, превышаю 1 ций допустимое значение, следует применять в схеме формирователя тиристоры, допускающие импульсную перегрузку током соответствующей величины и длительности,В проведенном эксперименте питание формирователя осуществлялось напряжением 50 в, использовались конденсатор 7 емкостью 20 лкф и тиристоры типа Д 238 Е,Л 1 ежду катодом вспомогательного тиристора и отрицательными помехами источника питания вкл 1 ачалн проводник, сопротивление которогоРп 1, =3 10о.я. Лмплитуда падения напряяения с/пр на этом проводнике в момент разряда конденсатора 7 составила 1 1,6 в.Следовательно, амплитуда импульса тока, проходившего через тиристор 2 в этот момент времени, равна1.р ---- , . - . 386 а.,и 11, 6гнр При этом длительность импульса тока, измеренная при помощи осциллографа, составила около 10 яксек. При уменьшении емкости конденсатора 7 до0,25 лскф с сохранением при этом постоя 1 ной времени его заряда соответствующим увеличением сопротивления резистора 5 длитель ность импульса тока через тиристор 2 за счетразряда этого конденсатора составила около 1 л 1 ксек,При таких длительностях импульсов токатирпсторы могут допускать превышение им пульсных перегрузок, указанных в их техни.ческих условиях.Допустимое значение амплитуды тока длявыбранного типа тиристоров можно устанавливать включением сопротивления величиной в сотые доли ом (отрезок высокоомного провода) в цепь разряда конденсатора 7. Предмет изобретения 1, Формирователь импульсов тока большойамплитуды, содержащий основной и вспомогательный тиристоры, между анодами которых25 включен конденсатор, причем в анодной цепиосновного тиристора включена нагрузка, шунтированная диодом, а в анодной цепи вспомогательного тиристора включен резистор, отличающийся тем, что, с целью уменьшения поЗ 0 требления мощности, в анодной цепи вспомогательного тиристора параллельно электродам анод - катод упомянутого тиристоравключен конденсатор,2. Формирователь импульсов по п, 1, отличающийся тем, что, с целью коррекции прямоугольной формы импульса при индуктивнойнагрузке, последовательно с конденсатором,включенным между анодами основного ивспомогательного тиристоров, включен резис 40 тор.
