Способ измерения энергетического распределения эмиттированных электронов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

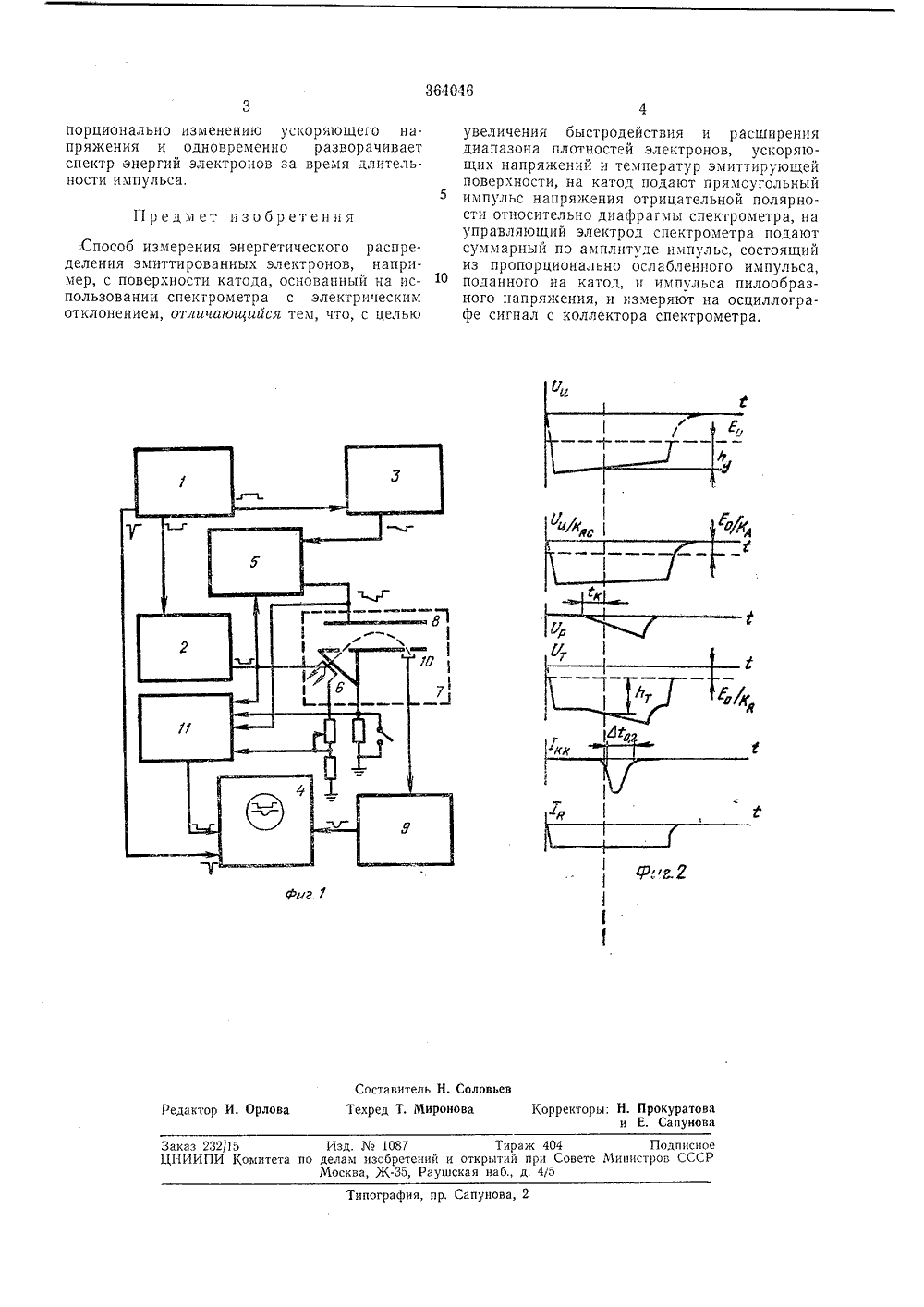

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республикаявлено 24,Ч.1971 ( 1660257 26-25)присоединением заявки-Приоритет Комитет по дел изобретений и отнрыти при Совете министровСССР Х 11,1972. Ьюллетень4 за 1973 тия описания 9,П,197334.2 (088.8) бликов ано ата опублико АвторыизобретенияЗаявитель Ю. И. Набоков и И. Г. Козлов кий институт механики и физ государственном университете Г. Чернышевского Н. Н. Кузнецов,аучно-исследователь при Саратовском им. НСПОСОБ ИЗгт 1 ЕРЕНИЯ ЭНЕРГЕТИЧЕСКОГО РАСПРЕДЕЛЕНИЯ ЭМИТТИРОВАННЫХ ЭЛЕКТРОНОВИзобретение относится к методам изучения плотности и энергии электронных потоков в электровакуумных приборах,Известный способ измерения энергетического распределения эмиттированных электронов, например, с поверхности катода, осуществляют с помощью спектрометра в режиме статического токоотбора, Обработка результатов связана с численным, графическим или электрическим дифференцированием.Предлагаемый способ позволяет производить измерения более быстро, расширить диапазон плотностей электронов, ускоряющих напряжений и изменения температуры эмиттирующей поверхности катода.На фиг. 1 представлен один из вариантов блок-схемы установки для осуществления предлагаемого способа, на фиг. 2 приведены эпюры напряжений на электродах спектрометра.Генератор 1 сдвинутых импульсов запускает усилитель 2 импульсов, генератор 3 пилообразного напряжения и развертку осциллографа 4. Импульс напряжения Уи отрицательной полярности с усилителя 2 поступает в суммирующий блок 5 и на исследуемый катод б, который установлен перед анализатором 7 спектра. В блок 5 поступает также задержанное произвольным образом на длительность импульса формируемое генератором 3 пилообразное напряжение Ьр отрицательной полярности со скоростью нарастания К, где суммируется с прямоугольным импульсом. Суммарный импульс Ь, с блока 5 поступает на управляющий электрод 8 анализатора 7 и обеспечивает развертку энергетического спектра. Усилитель 9 служит для усиления сигнала с коллектора 10. С помощью измерителя 11 амплитуды импульсов и осциллографа 4 измеряют, кроме указанных, следующие питаощпе импульсные напряжения и токи:опорное напряжение 1ток 1 и, коллектора 10 анализатор 7 спектра; ток 1, катода;ток 1 регулируемого сопротивления, параллельного промеяут катод - диафрагхга анализатора 7.На чертеже Кгг и Кггс - коэффициенты дсленпя соответственно омического и компенсированного делителей; 1 г,. и гг, - значения амплитуд ускоряющего и управляющего напряжений после ограничения, исгользуемые прп измерении и наблюдении полочек импульсов,Разворачивающее спектр пилообразное напряжение хгожет быть задержано огносптельно фронта импульса ускоряющего напряжения на время 1 к, Это позволяет исследовать энергетический спектр на различных участках импульса.Управляющее напряжение изменяется проПредмет изобретения Составитель Н. Соловьев едактор И. Орлова Техред Т, Миронова Корректоры: Н. Прокуратова и Е. СапуноваИзд. ЛЪ 1087 Тираж 404 делам изобретений и открытий при Совете Москва, Ж, Раушская наб д. 4/5 5Коми Подписное ипистров СССРТипография, пр. Сапунов порционально изменению ускоря 1 ощего напряжения и одновременно разворачивает спектр энергий электронов за время длительности импульса,Способ измерения энергетического распределения эмиттированных электронов, например, с поверхности катода, основанный на использовании спектрометра с электрическим отклонением, отличающийся тем, что, с целью увеличения быстродействия и расширения диапазона плотностей электронов, ускоряющих напряжений и температур эмиттирующей поверхности, на катод подают прямоугольный импульс напряжения отрицательной полярности относительно диафрагмы спектрометра, на управляющий электрод спектрометра подают суммарный по амплитуде импульс, состоящий из пропорционально ослабленного импульса, поданного на катод, и импульса пилообразного напряжения, и измеряют на осциллографе сигнал с коллектора спектрометра.
СмотретьЗаявка
1660257
Н. Н. Кузнецов, Ю. И. Набоков, И. Г. Козлов Научно исследовательский институт механики, физики при Саратовском государственном университете Н. Г. Чернышевского
МПК / Метки
МПК: H01J 37/06, H01J 49/44
Метки: распределения, электронов, эмиттированных, энергетического
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-364046-sposob-izmereniya-ehnergeticheskogo-raspredeleniya-ehmittirovannykh-ehlektronov.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения энергетического распределения эмиттированных электронов</a>
