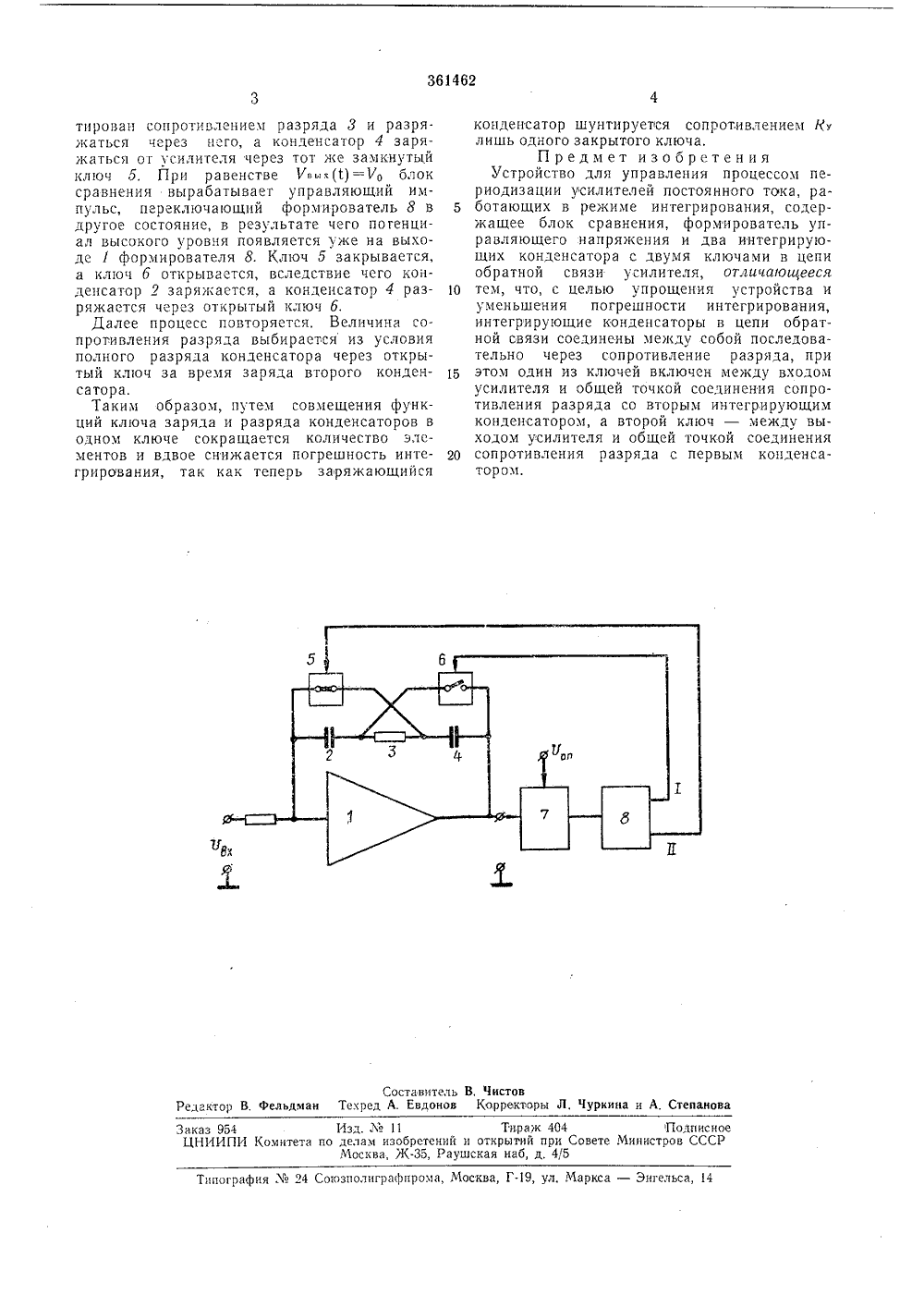

О П И С А Н И Е 36462ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВКДЛЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства ЛЪ -971 (М 1626805/26-9 влен Кл, О 068 71 11 031 4,0 присоединением заявки Ло -риоритет -Комитет по делам изобретений и открыт ари Совете Министра СССРпубликован УДК 681.332,6088 ата опубликования описания 16.111,19 вторзобретен Н. А. Чернышев бирский энергетический институт С отделения АН СССР ирского витель ЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМСИЛИТЕЛЕЙ ПОСТОЯННОГО ТО УСТРОЙСТВЕРИОДИЗАЦИ потем, пробой, ралт,Описываемое устройство может быть использовано в импульсной и измерительной технике, например, для построения генераторов пилообразного напряжения с предельно малым временем обратного хода, выполненных на базе усилителей постоянного тока, работающих в режиме интегрирования,Известно устройство для управления процессом периодизации, которое состоит из блока сравнения, включенного на выходе интегрирующего усилителя постоянного тока, формирователя управляющего напряжения, двух конденсаторов, подключаемых поочередно в цепь обратной связи усилителя с помощью двух ключей заряда и двух ключей разряда, работающих в противофазе с ключами заряда. Выходы формирователя управляющего напряжения соединены с управляемыми входами четырех ключей.Недостатком этого устройства является большое количество ключей и, как следствие этого, усложненная схема формирователя для управления ключами, Другой недостаток устройства - погрешность интегрирования из-за шунтирующего влияния сопротивлений замкнутых ключей.Описываемое устройство отличается что интегрирующие конденсаторы через со тивление разряда соединены между со при этом каждый из ключей соединен па лельно цепи, состоящей нз сопротивленияразряда и соответствующего интегрирующего конденсатора.Цель предлагаемого изобретения - сокра 5 тить количество используемых элементов иумечьшить погрешность интегрирования.На чертеже изображена блок-схема описываемого устройства,Параллельно усилителю 1 подключена поО следовательная цепь из первого конденсатора 2, сопротивления разряда 3 и второго конденсатора 4,Первый ключ 5 подключен параллельноцепи, состоящей из сопротивления разряда 31 б и первого конденсатора 2. Второй ключ 6 -параллельно цепи, состоящей из сопротивления разряда 3 и второго конденсатора 4.К выходу усилителя 1 подключен блоксравнения 7, на второй вход которого подается опорное напряжение, Один из выходовсрормирователя 8 управляющего напряженияприсоединен к управляемому входу ключа 5,а другой выход - к управляемому входуключа 6.Формирователь 8 обеспечивает выдачутенциального сигнала высокого уровня одновременно только на одном выходе, Если, например, высокий потенциал имеется на выходе 11, то ключ 5 открыт, а ключ 6 закры30 Следовательно, конденсатор 2 будет зашучЗаказ 954 Изд. Л 2 11 Тираж 404 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб, д, 4/5Типография Хо 24 Со:озполиграфпрома, Москва, Г, ул, Маркса - Энгельса, 14 тирован сопротивлением разряда 3 и разряжаться через него, а конденсатор 4 заряжаться от усилителя через тот же замкнутый ключ б. При равенстве Ъв (т) =Ъо блок сравнения вырабатывает управляющий импульс, переключающий формирователь 8 в другое состояние, в результате чего потенциал высокого уровня появляется уже на выходе 1 формирователя 8. Ключ 5 закрывается, а ключ б открывается, вследствие чего конденсатор 2 заряжается, а конденсатор 4 разряжается через открытый ключ б.Далее процесс повторяется. Величина сопротивления разряда выбирается из условия полного разряда конденсатора через открытый ключ за время заряда второго конденсатора.Таким образом, путем совмещения функций ключа заряда и разряда конденсаторов в одном ключе сокращается количество элементов и вдвое снижается погрешность интегрирования, так как теперь заряжающийся конденсатор шунтируется сопротивлением К лишь одного закрытого ключа.Предмет изобретенияУстройство для управления процессом периодизации усилителей постоянного тока, ра ботающих в режиме интегрирования, содержащее блок сравнения, формирователь управляющего напряжения и два интегрирующих конденсатора с двумя ключами в цепи обратной связи усилителя, отличаюацееся 1 О тем, что, с целью упрощения устройства иуменьшения погрешности интегрирования, интегрирующие конденсаторы в цепи обратной связи соединены между собой последовательно через сопротивление разряда, при 15 этом один из ключей включен между входомусилителя и общей точкой соединения сопротивления разряда со вторым интегрирующим конденсатором, а второй ключ - между выходом усилителя и общей точкой соединения 20 сопротивления разряда с первым конденсатором.
