Сервопривод вращения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 359433
Автор: Быков
Текст

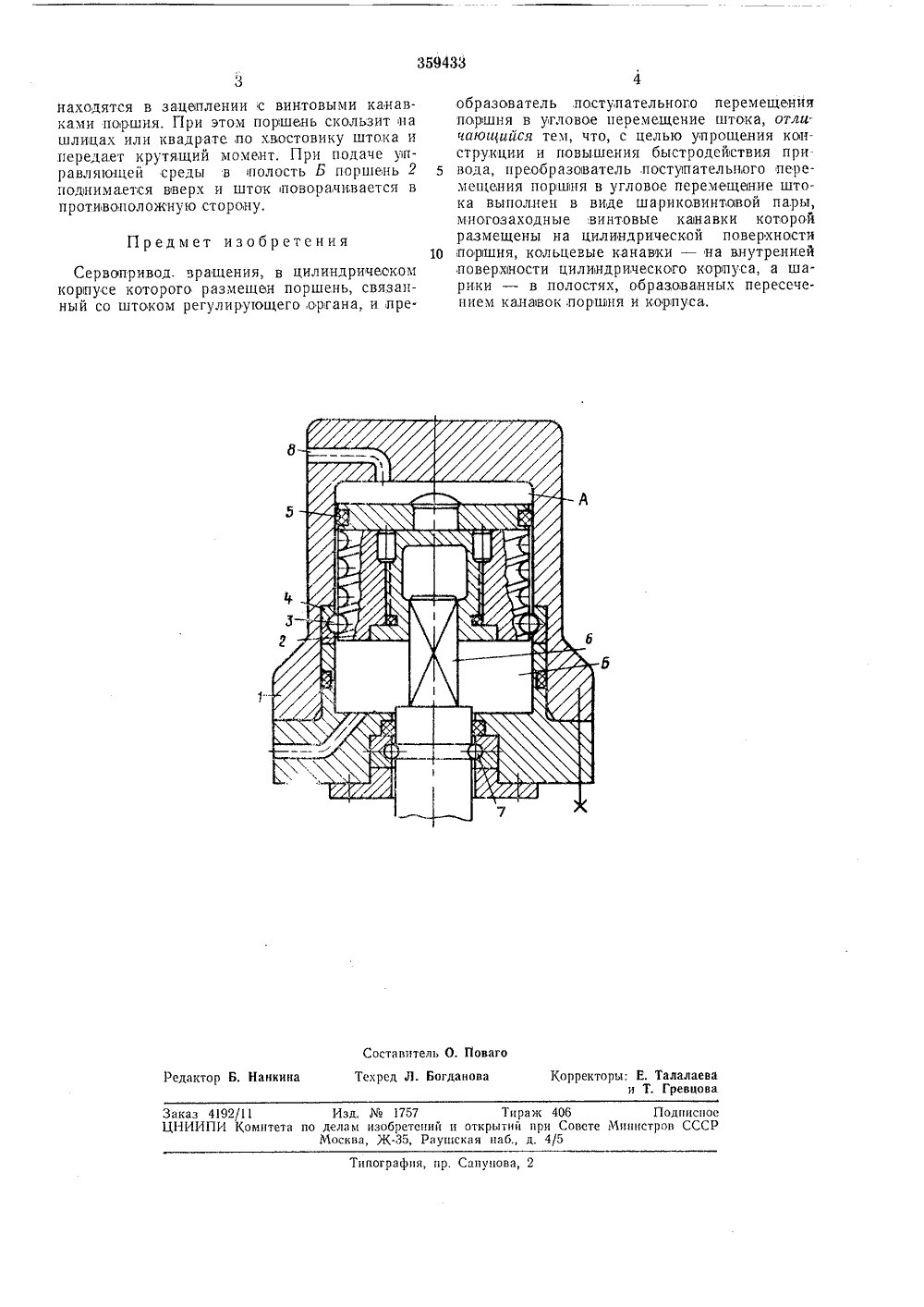

Союз Советских Социалистических Республикс присоединением заявкиПриоритет Комитет по делам изобретений и открытий при Спеете Министрое СССРАвторизобретения А. ф. Быков Заявитель СЕРВОЙРИВОД ВРАЩЕНИЯ 1Предлагаемый сервстпривод вращения может быть иапользован для дистанционного управления регулирующими и,запорными устройствами гидравлических и газовых систем и применяется в авиационной, химической, нефтегазовой и других отраслях промьешленности.Известны сервоприводы вращения винтового типа, позволяющие преобразовывать поступательное перемещение поршня во вращательное движение выходного штока.Однако их конструкция сложна и требует ,при изготовлении высокой точности.Предлагаемый сервопривод вращения, в цилиндрическом корпусе которого размещен поршень, связанный со штоком регулирующего органа, и преобразователь постунательного перемещения поршня в угловое перемещение штока, отличается тем, что, с целью упрощения конструкции и повышения быстродействия привода, преобразователь поступательного перемещения поршня в угловое перемещение штока выполнен в виде шарико-.винтовой пары, многозаходные винтовые канавки которои размещены на цилилдрической поверхности поршня, кольцевые канавки на внутренней поверхности цилиндрического корпуса, а шарики - в полостях, образованных пересечением канавок поршня и корпуса,.Схема привода представлена на чертеже. Сервопривод состоит из цилиндрическогокорпуса 1, поршня 2, которые связаны между собой через преобразователь поступательлого перемещения в угловое, Он содержит 5 шарики 3, которые могут свободно перекатываться в кольцевой канавке, образуемой кольцами 4. Противоположная поверхность шариков входит в канавку многозаходной резьбы,поршня. Количество шариков соответству ет числу заходов резьбы,Если сервопривод предназначается для ис,полнительных механизмов с пневматическим управлением, то поршень уплотняется с помощью кольца 5. Для сервоприводов регуля торов, работающих па жидкости, уплотнениенеобязательно. Поршень связан со штоком б с помощью подвижного шлицевого или квадратного соединения, которое может передавать крутящий момент и обеспечивает посту нательное движение поршня: Осевые нагрузки, действующие на поворотный шток, воснрннимаются шариковым подшипником 7.Принцип работы сериопривода заключается в следующем.25 При подаче управляющей среды (воздухаили жидкости) в полость А через отверстие 8 поршень 2 перемещается вниз. При этом он вынужден совершать вращательное движение вокруг своей оси, так как шарики, пе- ЗО рекатываясь по кольцевой канавке, всегда О П И С А Н И Е 359433ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУИзд.1757елам изобретениМосква, Ж, Р Заказ 4192/1 ЦНИИПИ Ко тета Типография, пр. Сапуно находятся в зацеплении с винтовыми канавками поршня, При этом поршень скользит на шлицах или квадрате,по хвостовику штока и передает крутящий момент. При подаче управляющей среды в полость Б поршень 2 поднимается вверх и шток поворачивается в противоположную сторону. Предмет изобретения Сервопривод. вращения, в цилиндрическом кор)пусе которого размещен поршень, связанный со штоком регулирующего, органа, и преобразователь ,посту,нательного перемещения поршня в угловое перемещение штока, отличающийся тем, что, с целью упрощения конструкции и повышения быстродействия при 5 вода, преобразователь,поступательного перемещения поршня в угловое перемещение штока выполнен в виде шариковинтовой пары, многозаходные винтовые канавки которой размещены на цилиндрической поверхности 10 поршня, кольцевые канавушки - на внутреннейповерхности цилиндрического корпуса, а шарики - в полостях, образованных пересече.нием канавок,поршп 1 я и корпуса,
СмотретьЗаявка
1498988
А. Ф. Быков
МПК / Метки
МПК: F15B 15/02, F16H 13/08
Метки: вращения, сервопривод
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-359433-servoprivod-vrashheniya.html" target="_blank" rel="follow" title="База патентов СССР">Сервопривод вращения</a>
Трансформаторный датчик угловых перемещений
Номер патента: 473052
Опубликовано: 05.06.1975
Автор: Чернявский
МПК: G01D 5/20
Метки: датчик, перемещений, трансформаторный, угловых
...3, и жестко связанного с кольцевым сердечником полюсного наконечника 4 с первичной обмоткой 5, ферритового якоря 6, закреплен- зо ного при помощи скобы 7 на втулке 8, жестко связанной с осью 9, которая вращается в подшипниках 10. Магнитопровод и якорь выполняются из шихтованных трансформаторных сталей или же из кольцевых ферритов стандартных типоразмеров и магнитных проницаемостей, причем форма сечения может быть прямоугольной или квадратной. На первичную обмотку датчика подается переменное напряжение промышленной или же повышенной частоты.Действие датчика основано на преобразовании углового перемещения в перераспределение магнитных потоков, путем воздействия на подвижную часть - якорь 6.Площадь поперечного сечения кольцевого якоря 6...
Датчик угловых перемещений
Номер патента: 785765
Опубликовано: 07.12.1980
Автор: Глушенков
МПК: G01P 15/105
Метки: датчик, перемещений, угловых
...магнитопровода выполнены перемычки, на которых расположены обмотки, соединеннные между собой на каждом П-образном магнитопроводе, причем П-образные магнитопроводы статора установлены друг под другом и соответственно и симметрично П-образным магнитопроводам ротора, а выходы обмоток П-образных магнитопроводов 33 ротора замкнуты друг на друга.Обмотки на каждом П-образном магнитопроводе могут соединяться последовательно, параллельно или смещано в зависимости от частоты и длитель- ;р ности импульсов генератора, и параметров обмоток.Датчик угловых перемещений работает следующим образом:На группу обмоток (6) одного из П-образных магнитопроводов 5 (вход) статора 4 поступают короткие импульсы с частотой нескольких мегогерц от генератора...
Способ получения точных угловых перемещений
Номер патента: 147082
Опубликовано: 01.01.1962
Автор: Серебрянный
МПК: G01D 13/16
Метки: перемещений, точных, угловых
...осуществления предложенного способа.Стержень 1 из упругого материала нагружают постоянно действующим на одном конце крутящим моментом Л 1 и фиксируют его зажимами 2 и 3, располагаемыми вдоль стержня в двух плоскостях. Свободный конец стержня соединяется с исполнительным органом (на чертеже не ,показано), которому необходимо сообщить точное угловое перемещение. Угловые перемещения осуществляются следующим образом.Зажим 2 закрывается, зажим 3 открывается, после чего стержень закручивается. Затем зажим 3 закрывается, а зажим 2 открывается, и участок стержня, находящийся между зажимами 2 и 3, раскручивается на некоторый угол. Зажим 2 закрывается, зажим 3 открывается, и цикл повторяется, Соотношения между 1 Ии размерами упругого стержня...
Дистанционный гидромеханизм угловых перемещений
Номер патента: 171714
Опубликовано: 01.01.1965
Автор: Предпри
МПК: F15B 9/02
Метки: гидромеханизм, дистанционный, перемещений, угловых
...для поворота 25 входного и направляющего аппаратов, сервозолотника б, сервопоршня 7, герметической головки тонкой регулировки 8, втулки обратной связи 9, стрелки-указателя 10 командных давлений. 30 Работает механизм следующим образом.С увеличением командного давления сервозолотник б вместе с сервопоршнем отходит влево (по чертежу), открывая вход рабочему давлению в правую полость сервопоршня, а левую полость сообщая со сливом. Поршень перемещается влево, поворачивая против часовой стрелки ведущий рычаг и установленный на одном валу с ним профильный кулачок 5.Кулачок смещает втулку обратной связи вслед за сервозолотником для восстановления гидравлического равновесия.Г 1 ри установившемся командном давлении сервозолотник...
Устройство для измерения угловых перемещений звеньев тела человека
Номер патента: 562269
Опубликовано: 25.06.1977
Авторы: Казанцева, Касаткина, Лузгин, Рабинович
МПК: A61B 5/10
Метки: звеньев, перемещений, тела, угловых, человека
...площадкой 19, укрепляемой соосно с другим исследуемым суставом. Одновременно ось 17 через тягу 20 и двойной цилиндрический шарнир 21 соединена с кулисой 22, каретка 23 которой прп помощи двойного цилиндрического шарнира 24 укреплена на опорной площадке 25, предназначенной длг,крепления на другом дистальном конце ис. следуемой цепи звеньев тела.Устройство, например, при одновременном изучении угловых перемещений в тазобедренном суставе и прогибе позвоночника, работает следующим образом.Опорная площадка 10 укрепляется на бедре испытуемого, опорная площадка 5 - в области вертлужной впадины, опорная площадка 19 - в области поясницы, опорная площадка 25 - на спине в области лопатки.Независимо от индивидуальных антропометрических данных...
