Бобинодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 357138
Автор: Ташкентское
Текст

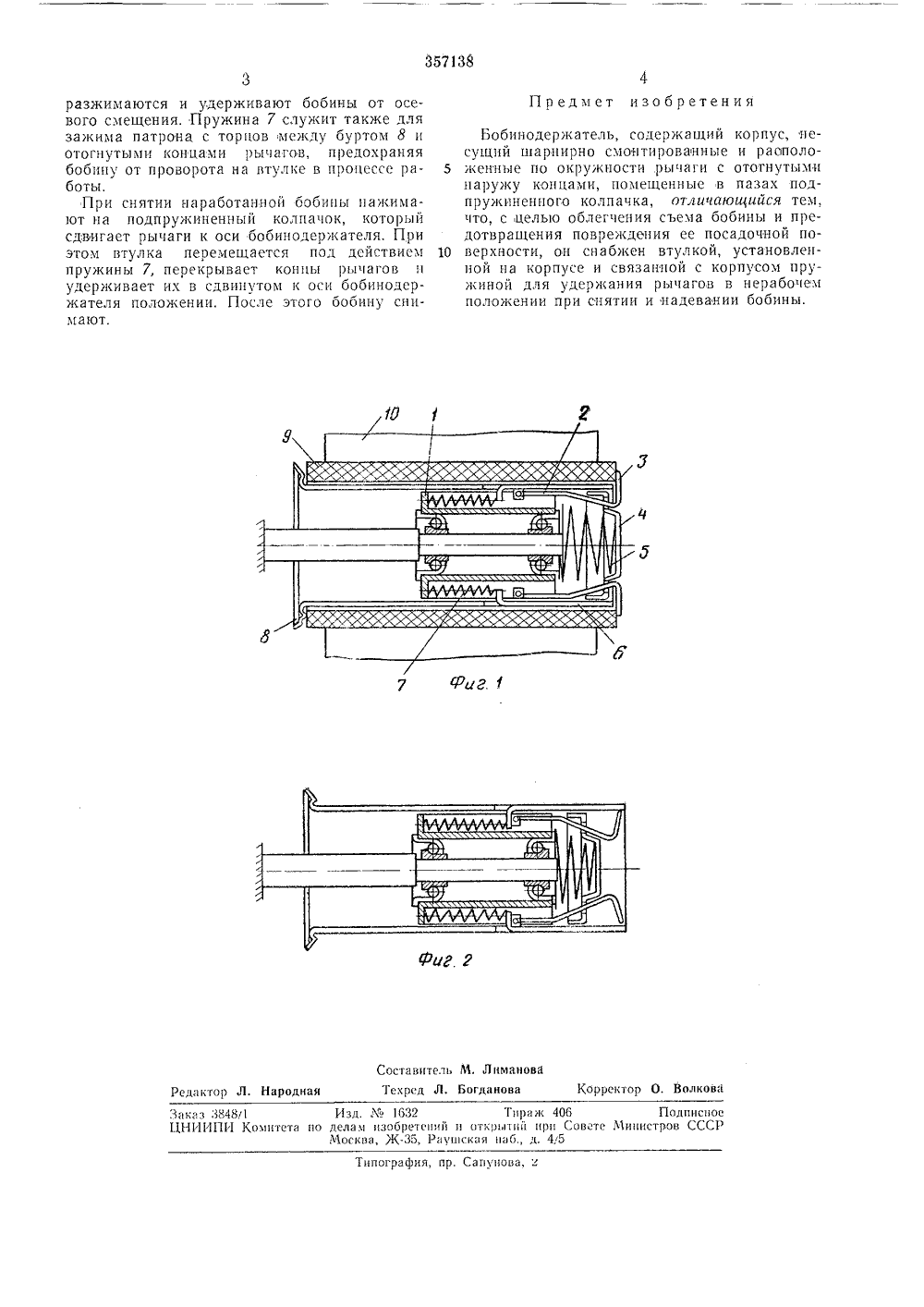

ОЙИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт, свидетельстваЗаявлено 10.111.1971 ( 1626212/28-12 Кл. В 651) 54 54 В 651) 49,3) рисоединением заявкииоритет Комитет по делам изобретений и открыт при Совете Мииистро СССР. А. Вишняк и В. П. Евсти кин Заявитель Ташкентское специальное конструкторское о текстильных машин БОБИ НО ТЕЛЬ Изобретение относится к конструкции бобинодсржателя, применяемого,при намотке текстильных нитей на прядильно-крутильных машинах и служащего для удержания наматываемой бобины, 5Известен бобинодержатель, содержащий корпус, несущий шарнирно смонтированные 11 расположенные по окружности рычаГи с отогнутыми наружу концами. При этом рычаги размещены в пазах подпружш)енного 10 Нолтачка и су)ка для удержания Оооины От осевого смещения.Для сьема Ообины нажимают на колпа 1 ок, который сдвигает отогну)ые концы рычагов, освобождая патрон, Однако в,процессе съема 15 ообина закрывае доступ к колпачку и нажим на него нрекращаегся, Отогнутые концы рычагов упира)отея во внутренню)о поверхность парона, затрудняя его снятие и вызывая повреждение поверхности. Г 1 ри надевании пат рона каждый из рычагов поворачивается относительно своей оси и упирается отогнутым концом во внутреннюю поверхность патрона еще до полного насаживания патрона на бобинодержатель, когда торец патрона,совме щается с концами рычагов, фиксирующими его от осевого смещения.Цель изобретения - облегчить съем бобины и предо 11 вра)ить повреждение посадочной поверхности патрона. 30-)то достигается тем, что на кор 1)усе бобинодержателя с озможносю осевого перс. мещения установлена под 1 пружиненная втулка для удержания рычагов в нерабочем положении при снятии и надевании бобины.Для упрощения конструкции рычаги могут быть выполнены одноплечими, а для возврата рычаГОВ служит по)опруж)п 11 Пый ко,1 пачок. Иа фиг, 1 схематически изображен предлагаемый бобинодержатель н рабочем по,ожении; на фиг, 2 - то оке В положении сьех 1 а бобины и надевания патрона,Боб)гнодержатель содержит установлнный на подшипниках корпус 1, на когором 1111,) нирно закреплены 1 1)аоположе 1 ы по Ок)уь(- ности рычаи 2, имеющие отогнутые нару)к) концы ) для удержания бобины от ос 11)го смещения, Рыча)1 расположены в 11 зах колпачка 4, подпружиненного посредс 11 иом пр)- жин 5. Иа корпусе с возможностью осевого смещения установлена втулка 6, связанная корпусом пружиной 7 и имегощая на одном конце бурт , в который упирается па)рон 9 ообины 10.Патрон, надетый на втулку, упирается торцом в бурт, премещая втулку вдоль оси, прн этом пруи(инас)кимастс)1, Когда торс в)улки освобождает концы д рычагов, послдне под действием подпружиненного колаачка357138 Предмет изобретения Составитель М. ЛимановаТскрсд Л, Богданова Корректор О. Волков Редактор Л. Народная Заказ 3848/1 Изд. Ю 1632 Тираж 406 ПодписноеЦЕЕИИПИ Комитета по делам изобретений и открыпиз нри Совете Министров СССРМосква, Ж, Раугнская иаб., д. 45 Типография, пр. Сапунова, " разжимаются и удерживают бобины от осевого смещения. Пружина 7 служит также для зажима патрона с торцов мехкду буртом 8 и отогнутыми концами рычагов, предохраняя бобину от проворота на втулке в процессе работы.При снятии наработанной бобины нажимают на подпружиненный колпачок, который сдвигает рычаги к оси бобинодержателя. При этом втулка перемещается под действием пружины 7, перекрывает концы рычагов и удерживает их в сдвинутом к оси бобинодержателя положении, После этого бобину снимают. Ьобинодержатель, содержащий корпус, несущий шарнирно смонтированные и раополо женные по окружности рычаги с отогнутыминаружу концами, помещенные в пазах подпружиненного колпачка, отличающийся тем.что, с целью облегчения съема бобины и предотвращения повреждения ее посадочной по верхности, он снабжен втулкой, установленной на корпусе и связанной с корпусом пружиной для удержания рычагов в нерабочем положении при снятии и надевании бобины,
СмотретьЗаявка
1626212
Ташкентское специальное конструкторское бюро текстильных машин
МПК / Метки
МПК: B65H 49/36, B65H 54/547
Метки: бобинодержатель
Опубликовано: 01.01.1972
Код ссылки
